Dwarsdoorsnedeweergaven

Planaire dwarsdoorsnedeweergaven laten de details binnen uw ontwerp zien. U lokaliseert een vlak door middel van de belangrijke details en SpaceClaim maakt de weergave.

Om een dwarsdoorsnedeweergave te maken moet u ten minste al één weergave hebben. U kunt een dwarsdoorsnede toevoegen aan elk willekeurig weergavetype.

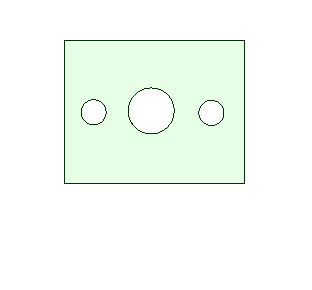

In sommige gevallen kan het zijn dat u alleen de geometrie wilt weergeven die in het doorsnedevlak ligt. Dit heet een gebiedsdoorsnede. In andere gevallen kan het zijn dat u de geometrie achter het vlak ook wilt zien. Dit heet een totaaldoorsnede. Beide typen worden in onderstaande afbeelding geïllustreerd.

De detaildoorsnede van SpaceClaim-opties kent ook instellingen voor dwarsdoorsneden. Raadpleeg de Weergaveopties en Lijnstijlopties.

Planaire dwarsdoorsnedeweergaven kunnen op de volgende manier worden gemaakt:

• Als een nieuwe weergave die op basis van een bestaande weergave wordt geprojecteerd.
• Door een bestaande weergave om te zetten in een dwarsdoorsnede.

Een nieuwe planaire dwarsdoorsnedeweergave maken

1. Klik op de tool Dwarsdoorsnedeweergave in de groep Weergaven in het tabblad Details.

2. Klik op de toolguide Referentiegeometrie in tekenweergave selecteren.

3. Stel de volgende opties in het deelvenster Opties in voordat u de weergave plaatst:

   • Een volledige dwarsdoorsnede maken

     • Haal het vinkje bij de optie weg om de eigenschap op Gebied in te stellen.

     • Vink de optie aan om de eigenschap op Gebied in te stellen.

   • Pijlrichting

     • Horizontaal

     • Verticaal

     • Door geselecteerde geometrie om de pijlen te oriënteren op basis van het gemarkeerde object, dat geschetste geometrie kan zijn.

   • Plaatsing

     • Een algemene weergave maken om de weergave te plaatsen op een willekeurige plek op het tekenblad.

     • Een hulpweergave maken om de oriëntatie van de dwarsdoorsnedeweergave te koppelen aan de weergave met de pijlen.

4. Sleep en plaats de doorsnedelijn op een bestaande weergave. Als u Door geselecteerde geometrie had gekozen, zal de doorsnedelijn snappen op gemarkeerde objecten om zich dienovereenkomstig te oriënteren.

5. De nieuwe weergave wordt gemaakt en bevestigd aan de cursor om te plaatsen.

6. Klik om de nieuwe doorsnedeweergave in uw tekenblad te plaatsen.

   • Sleep voor een hulpweergave parallel aan de doorsnedepijlen om de weergave te plaatsen.

   • Een algemene weergave kan op elke willekeurige plek in het tekenblad worden geplaatst.

7. Druk op Esc of S om de tool te sluiten.

Alternatieve procedure

1. Schets een enkele lijn in een tekenbladweergave.
2. Selecteer de enkele lijn.
3. Open de tool Dwarsdoorsnede.
4. Beweeg de muis om de planaire dwarsdoorsnedeweergave te plaatsen.

Naast planaire doorsneden kunt u ook offsetdwarsdoorsneden en uitgelijnde dwarsdoorsneden maken.

Een bestaande weergave omzetten in een dwarsdoorsnedeweergave

1. Klik op de tool Dwarsdoorsnedeweergave in de lintgroep Weergaven in het tabblad Details.

2. Klik op de toolguide Doorsnedeweergave selecteren en selecteer de weergave die u wilt omzetten in een dwarsdoorsnede.

   Als er geen grijze stippellijnen rondom de weergave verschijnen, wil dit zeggen dat deze niet is geselecteerd. Als dit het geval is, druk dan op Esc en probeer het opnieuw.

3. Stel de optie Een volledige dwarsdoorsnede maken in om de eigenschap doorsnedetype voor de weergave in te stellen op Volledig. Haal het vinkje bij de optie weg om de eigenschap op Gebied in te stellen. Zie de voorbeelden in de afbeelding hierboven.

4. Beweeg de muisaanwijzer over een gerelateerde weergave om de dwarsdoorsnedeaanwijzer weer te geven voor een voorbeeldweergave van de dwarsdoorsnede.

   De lijn van de aanwijzer snapt op de geometrie in de weergave. De geometrie vóór het snijvlak wordt niet weergegeven.

5. Klik om de dwarsdoorsnedeaanwijzer te plaatsen en maak de dwarsdoorsnedeweergave.

   De weergave wordt automatisch gelabeld.

6. Druk op Esc of S om de tool te sluiten.

Een dwarsdoorsnedeweergave wijzigen

1. Beweeg de dwarsdoorsnedeaanwijzer om het snijvlak te wijzigen.

2. Selecteer de dwarsdoorsnedeweergave.

3. Wijzig de waarden in het deelvenster Eigenschappen of rechtsklik om een stijl uit de miniwerkbalk te selecteren. Wijzig de waarde in:

   • Type oriëntatie om de dwarsdoorsnedeweergave te wijzigen in een algemene weergave. Hierdoor komt de geselecteerde weergave los te staan van de weergave waarmee deze is gemaakt.

   • Renderingmodus om de graphics-stijl voor de weergave te wijzigen. Selecteer Overnemen als u de graphics-stijl wilt koppelen aan de bovenliggende weergave.

   • Schalen om de weergave te vergroten of te verkleinen. Door de schaal te wijzigen wordt de eigenschap Type gewijzigd in Onafhankelijk van blad. U kunt Gekoppeld aan blad selecteren om de schaal in te stellen als gelijk aan de schaal die is gebruikt voor het tekenblad.

   • Type doorsnede om een volledige of gebiedsdwarsdoorsnede te maken. Selecteer Volledig om 3D-geometrie weer te geven niet op het dwarsdoorsnedevlak. Selecteer Gebied om alleen de geometrie op het dwarsdoorsnedevlak weer te geven. U kunt Geen selecteren om de weergave in een algemene weergave te wijzigen.

4. Selecteer een gebied binnen de dwarsdoorsnedeweergave.

5. Wijzig de waarden in het deelvenster Eigenschappen. Wijzig de waarde in de volgende Kruisarcering-eigenschappen:

   • Uitsluiten van doorsnede om het geselecteerde gebied te verwijderen uit de dwarsdoorsnedeweergave.

   • Stijlen vullen om arcering aan het gebied toe te voegen of eruit te verwijderen.

   • HoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek) om de hoek waaronder de arceerlijnen zijn getekend te wijzigen.

   • Spatiëring om de ruimte tussen de arceerlijnen aan te passen.

   • OffsetAfstand van een rand, segment of curve wordt verplaatst of gekopieerd. om het beginpunt van de eerste arceerlijn te wijzigen.

De richting van een dwarsdoorsnedeweergave omkeren

Rechtsklik op de dwarsdoorsnedepijl en selecteer Weergaverichting omdraaien.

Een dwarsdoorsnedeweergave publiceren naar 3D

1. Rechtsklik op de dwarsdoorsnedeweergave op het tekenblad of in de boomstructuur.

2. Selecteer Naar 3D publiceren in het contextmenu.

   Een gepubliceerde doorsnede verschijnt als rootmodus in de boomstructuur.

   U kunt rechtsklikken op de gepubliceerde dwarsdoorsnede in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. en Met vlakken knippen. U kunt ook de tool VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. gebruiken om een gepubliceerde dwarsdoorsnede te verplaatsen.

Voorbeelden

Een gepubliceerde dwarsdoorsnede selecteren om met vlak te knippen.



Verplaats met de tool VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. een gepubliceerde dwarsdoorsnede.



Werken met dwarsdoorsneden

• Al u een afzonderlijk segment van een doorsnedelijn selecteert en sleept, zal het segment dat u sleept naar de andere doorsneden springen en ermee samengaan terwijl het over andere segmenten op het tekenblad beweegt.

• U kunt een offsetdoorsnede maken vanuit de tool. Om de dwarsdoorsnede-snijaanwijzer (rode diamant) weer te geven, selecteert u de toolguide Bestaande doorsneden snijden en klikt u vervolgens op een doorsnedelijn.

• Om een dwarsdoorsneden vanuit de tool te maken, klikt u op de tool Dwarsdoorsnede en selecteert u vervolgens binnen het tekenblad een weergave. Gebruik de toolguide Referentiegeometrie in tekenweergave selecteren om de doorsnedelijn te plaatsen.

• U kunt een doorsnede alleen opdelen op segmenten die loodrecht op de hoofdrichting staan; waar uw cursor staat kunt u rechtsklikken op een doorsnedelijnsegment en DoorsnedeOntwerpmodus waarmee u vaste vormen kunt bewerken door te werken aan de randen en hoekpunten in dwarsdoorsnede. Het aanzicht wordt weggesneden om interieurdetails weer te geven. splitsen selecteren. De optie om rechts te klikken is niet langer beschikbaar voor segmenten die parallel lopen aan de richting van de doorsnede.

• Om een stippellijnvoorbeeldweergave van de hoofdrichting van een dwarsdoorsnede weer te geven, scrolt u met het muiswiel op de volledige doorsnedelijn.
