Gattabellen

Gebruik de tool  Gattabel in de lintgroep AnnotatieInformatie die u kunt toevoegen aan een tekening, zoals notities, bematingen, geometrische toleranties, centrale markeringen en stuklijsten. op het tabblad DetailAspecten van een ontwerp die zijn geïntegreerd om met anderen te communiceren of het ontwerp in te dienen voor herziening. Gebruik de tools op het tabblad Details om ontwerp te annoteren, tekenbladen te maken en ontwerpwijzigingen te herzien. U kunt de detailinstellingen aanpassen om te voldoen aan de normen of uw eigen aangepaste stijl maken. om een tabel aan te maken waarin gaten van een ontwerp worden geordend op grootte (geclassificeerd op duplicaten) en de gaten op een vlak oppervlak van bijschrift worden voorzien. In een gattabel worden gaten geordend van links naar rechts en van boven naar onderen. Deze functie werkt alleen met gaten (met schroefdraad of zonder schroefdraad) inclusief ontwerpen met gaten patronen, maar niet met  sleuven.

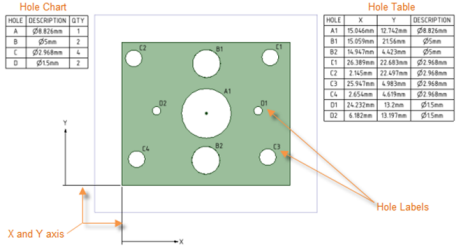

Een Gattabel wordt in de Boomstructuur als een Aantekeningenvlak weergegeven. U kunt Aantekeningenvlak deselecteren om een Gattabel te verbergen. In een Gatoverzicht wordt het aantal gaten in uw ontwerp weergegeven met dezelfde diameter. Zodra u een gattabel aanmaakt, worden oorsprongpunten en X- en Y-asbijschriften weergegeven zoals in de onderstaande afbeelding. U kunt een Gatoverzicht maken:

Een Gattabel maken

1. Klik op de vlakke zijde met de gaten. SpaceClaim creëert een referentievlak voor de Gattabel.
2. Klik en sleep de Gattabel naar een lege ruimte in het ontwerpvenster. X- en Y-asbijschriften en een oorsprongpunt worden weergegeven.

In de tabel worden gaten met verzonken boringen, inzinkingen of afrondingen getoond. De afmetingen worden genomen vanaf de kruising met het bovenste vlak en het gat.

SpaceClaim gebruikt alle zijden van de vaste vorm met dezelfde oriëntatie om gaten voor de tabel te verzamelen. Zoals getoond in de onderstaande afbeelding kunnen bijschriften van gaten die verschijnen op meerdere zijden, worden bewerkt.

Oorsprong van een Gattabel verplaatsen

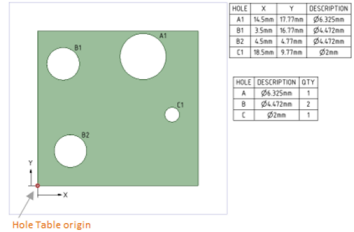

U kunt de oorsprong van een Gattabel slepen om deze te verplaatsen. Zoals getoond in de onderstaande afbeelding wordt een oorsprong als een rode cirkel weergegeven:

• Ga op de twee loodrechte assen voor de X- en Y-coördinaten (met extensielijnen) staan om de oorsprong te bekijken.
• Als u een oorsprong selecteert, neemt de grootte toe en worden alle geldige oorsprongposities als rode oorsprongpunten weergegeven. Deze oorsprongpunten blijven zichtbaar totdat u de oorsprong naar een andere positie sleept. Terwijl u de oorsprong sleept, worden de X- en/of Y-coördinaten in de Gattabel direct geactualiseerd voor een voorbeeldweergave van de X- en Y-coördinaten voor verschillende oorsprongsposities.

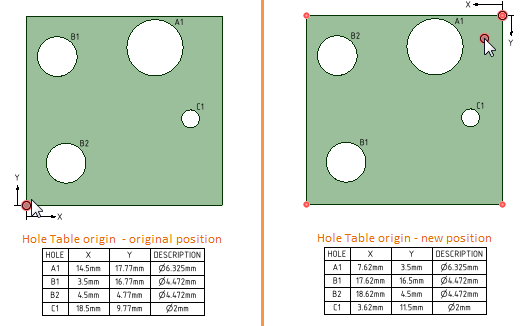

• Als de oorsprong wordt losgelaten om een nieuwe locatie in te stellen, worden de oorsprongpunten niet langer weergegeven en wordt de Gattabel geactualiseerd om de X- en Y-coördinaten van de nieuwe oorsprongslocatie weer te geven. Als de oorsprong dicht genoeg bij een andere geldige oorsprongpositie wordt verschoven, worden de X- en Y-coördinaten op de nieuwe positie getoond en springt de oorsprong naar de nieuwe locatie, zoals hieronder weergegeven:
•

Lettertype-eigenschappen formatteren voor Gattabelelementen

U kunt de Lettertype-opties in de groep Lettertype van het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. gebruiken om lettertype-eigenschappen van de X-/Y-bijschriften en alle gatbijschriften te formatteren, zoals getoond in de onderstaande afbeeldingen. Zo kan tekst bijvoorbeeld worden weergegeven in een niet-standaard lettertype of een lettertype uit Microsoft Windows 3.1 zoals Modern, Roman of Script. U kunt ook lettertype-eigenschappen van Gattabellen wijzigen die voor enkele of meerdere zijden worden weergegeven.

1. Selecteer een oorsprongsas of een extensielijn.
2. Klik op het tabblad DetailAspecten van een ontwerp die zijn geïntegreerd om met anderen te communiceren of het ontwerp in te dienen voor herziening. Gebruik de tools op het tabblad Details om ontwerp te annoteren, tekenbladen te maken en ontwerpwijzigingen te herzien. U kunt de detailinstellingen aanpassen om te voldoen aan de normen of uw eigen aangepaste stijl maken. en selecteer in de groep Lettertype uw Lettertype-opties.

   Het lettertype van de as of lijn wordt automatisch gewijzigd en overeenkomstig uw keuze bijgewerkt.

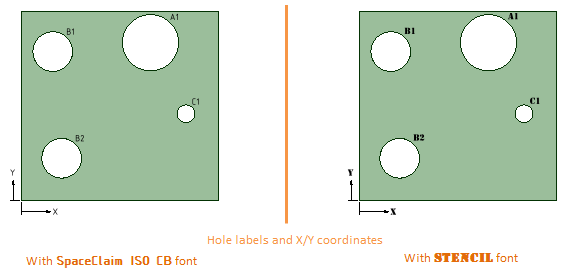

De onderstaande afbeelding toont voorbeelden van gattabellen met verschillende lettertypen die gebruikt worden voor gattabellen en X- en Y-ascoördinaten:

Werken met gattabellen

• Gebruik de trektools op de tabel of het overzicht om te dimensioneren. Gebruik de ronde handgreep bovenaan de tabel om de tabel of het overzicht te roteren.
• Net als bij een gewone tabel kunt u waarden wijzigen in de rijen en kolommen in het deelvenster Eigenschappen om het aantal, de breedte of hoogte van een tabelelement aan te passen.

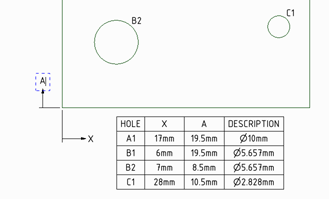

• U kunt afzonderlijke asbijschriften en teksteigenschappen (tekst is een enkele regel) wijzigen. U kunt bijv. X-A-coördinaten in plaats van X-Y gebruiken.

•



• Als u wijzigingen in uw ontwerp uitvoert, selecteer de tabel (of X- of Y-as) en gebruik de rechtermuisknop voor:
  • Gatoverzicht weergeven om een nieuw overzicht te creëren.
  • Gattabel weergevenom een geactualiseerde tabel te creëren.
  • Tabel opslaan als a web- (.htm, .html) or XML-bestand.

• Als u de afmeting van een gat wijzigt, worden de waarden in de tabel geactualiseerd en worden de gaten en rijen van de tabel opnieuw geordend en geclassificeerd.

• Als u een gat kopieert en plakt, wordt de tabel geactualiseerd om een nieuwe rij met de gaten X, Y en beschrijvingswaarden weer te geven.

• Als u een bijschrift naar een andere positie op het ontwerp sleept, wordt de tabel bijgewerkt met de afmeting en positie van het nieuwe gat. Klik met de rechtermuisknop en selecteer Gattabel weergeven om uw wijzigingen weer te geven in een nieuwe tabel.

• Selecteer de tabel, klik met de rechtermuisknop en selecteer Knippen om een tabel of overzicht te verwijderen.
