U kunt een patroon of uitsteeksels of verdiepingen (inclusief groeven), punten, componenten, vlakken, oorsprongen of assen maken. Ook kunt u patronen van schetscurves maken. Het is niet mogelijk om een patroon van schroefdraden te maken. U kunt de toetscombinatie Ongedaan maken (Ctrl+Z) of Herhalen (Ctrl+Y) gebruiken als u een patroon maakt.

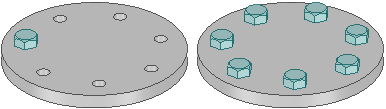

U kunt ook een patroon maken vanuit een combinatie van objecttypen, zoals een patroon van gaten (zijden) en bouten (geïmporteerde componenten). In SpaceClaim kan elk patroondeel worden gebruikt om het patroon aan te passen nadat het is gemaakt. Als de wijziging niet voor alle patroondelen kan worden doorgevoerd, maakt het deel dat niet kan wijzigen nog steeds deel uit van het patroon. Zodra u een Patroontype selecteert, wordt de vulling weergegeven voor een voorbeeldweergave van het patroon.
Als u een deel van een patroon selecteert, ziet u velden voor het aantal patronen en de afstanden ten opzichte van het deel dat u hebt geselecteerd. Druk op Tab om langs de velden voor bemating en aantal te bewegen.
Pictogrammen naast de patroonbematingen en aantallen geven aan welke worden gewijzigd als u de waarde van het gemarkeerde veld wijzigt. Het gesloten slotje geeft aan dat een bemating niet wijzigt en het open slotje geeft aan dat het wel wijzigt. U kunt een slotje bij een bemating omzeilen door op het bijbehorende pictogram te klikken, waarmee u kunt wisselen tussen vergrendeld en ontgrendeld.
Bemating
of plaatsing van tellijnen, pijlen en waardevelden tonen u hoe het patroon wijzigt als u de waarde van een veld wijzigt.

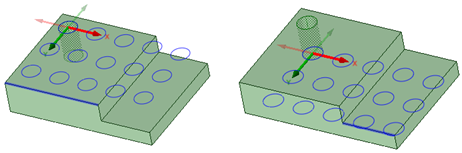

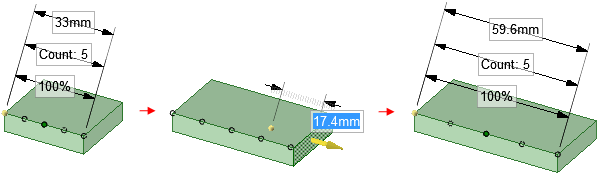

Uw selectie bepaalt hoe wijzigingen van de afstand en de telling van invloed zijn op de positie van het patroon. Als u één deel van het patroon selecteert, wordt de wijziging op dat deel gecentreerd. Als u alle patroondelen selecteert, wordt de wijziging gecentreerd op het hele patroon, waarbij de afstand tussen de delen standaard is vergrendeld. U kunt zelf regelen in welke richting het patroon zal aangroeien op basis van het deel dat u selecteert en welk aantal of welke afstand u wijzigt.
Als u het aantal patronen in één richting wijzigt, dan wijzigt de afstand tussen de patroondelen niet mee. In plaats daarvan zal de totale afstand van het patroon wijzigen. Dit wordt aangegeven door het gesloten slotje.

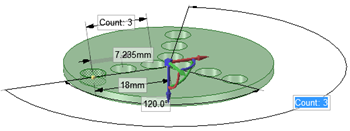

Cirkelvormige patronen worden standaard verankerd aan het tegenoverliggende uiteinde als u één uiteinde verplaatst.
Met een patroonnode die is geselecteerd in de boomstructuur kunt u:
van het deelvenster Eigenschappen wijzigen. Wijzigingen die u automatisch doorvoert zorgen er automatisch voor dat het patroon in het ontwerpvenster wordt bijgewerkt.
|
Patronen van schetsentiteiten en 3D-curves houden op patronen te zijn als ze worden gewijzigd in een andere vorm, bijvoorbeeld een oppervlak of een vaste vorm. Zo blijft bijvoorbeeld een C-vormige curve, als u deze construeert, een patroon als u vanuit schetsmodus naar 3D-modus schakelt. Maar als u de curve afsluit om een vak te maken voordat u naar 3D-modus omschakelt, dan worden de vakken oppervlakken en zijn dan niet langer een patroon. |

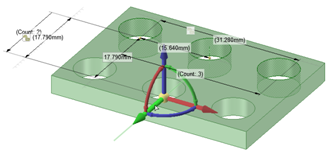

Rechthoekig patroon

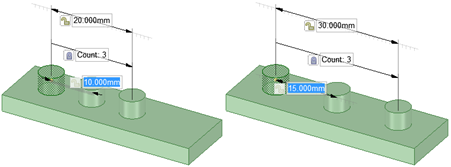

Als de ruimte tussen patroondelen wijzigt, wijzigt de totale lengte van het patroon mee als het veld lengte niet is vergrendeld.

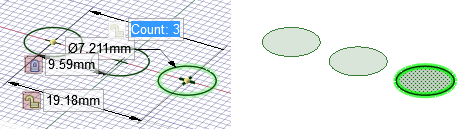

Een patroon van schetsobjecten is niet langer een patroon als u naar 3D-modus overschakelt en de geschetste objecten in oppervlakken worden omgezet.

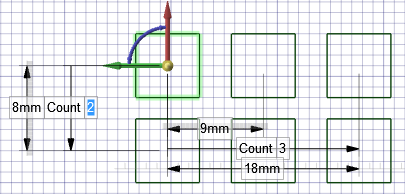

Schetscurvepatronen kunnen in twee dimensies worden overgebracht. Bovenstaand patroon bevat drie vierkanten in de X-richting en twee vierkanten in de Y-richting.
© Copyright 2015 SpaceClaim Corporation. Alle rechten voorbehouden.

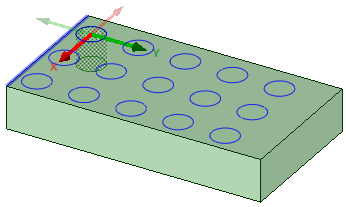

Een een- of tweedimensionaal lineair patroon maken
Lineair in de groep Invoegen op het tabblad
Selecteren in de groep
