Lichtgewichtpatronen

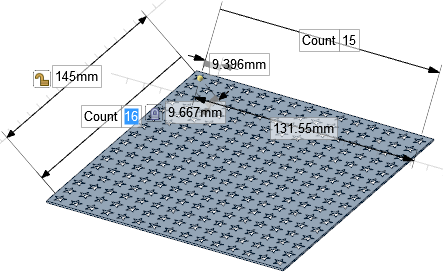

Met lichtgewichtpatronen kunt u in plaatmetaal patronen maken die honderdduizenden patroondelen bevatten. Ze worden bijna even snel weergegeven als één patroondeel omdat alleen de graphicsfacetten van het originele patroondeel worden berekend en vervolgens vertaald naar graphics op basis van de bematingen van het patroon.

U kunt geen patroondelen selecteren die alleen graphics zijn. Alle wijzigingen worden doorgevoerd vanaf het patroonhoofd en alle patroondelen verplaatsen mee als het patroonhoofd wordt verplaatst.

Als u wisselt van een echt naar een lichtgewichtpatroon dan blijft het gat dat wordt geselecteerd als patroonhoofd geselecteerd. Dit stelt u in staat om een lichtgewichtpatroon in een normaal patroon om te zetten, het middelpunt van de wijziging of de positie van het patroonhoofd te wijzigen en vervolgens het patroon terug te zetten naar lichtgewicht om de snelheid te bewaren.

Lichtgewichtpatronen worden automatisch omgezet in normale patronen als u een plaatmetaalontwerp exporteert.

U kunt alleen lichtgewichtpatronen maken met gebruikmaking van een patroon van gaten.

Een lichtgewichtpatroon maken

1. Volg de instructies in Een patroon maken om een patroon van gaten te maken.

   U kunt elk gewenst type patroon maken, waaronder lineair, cirkelvormig, radiaal enz.

2. Klik met de rechtermuisknop op het patroonhoofd en selecteer Lichtgewichtpatroon wisselen.

Een lichtgewichtpatroon omzetten in een normaal patroon

Klik met de rechtermuisknop op het patroonhoofd en selecteer Lichtgewichtpatroon wisselen.
