Eigenschappen

Het deelvenster Eigenschappen bevindt zich links in de SpaceClaim-interface, onder de boomstructuur en het deelvenster Opties. Als u een volledige component, een volledig oppervlak of een volledige vaste vorm selecteert door hierop in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. driemaal te klikken of door deze in de boomstructuur te selecteren, krijgt u de bijbehorende eigenschappen te zien in het deelvenster Eigenschappen. U kunt het deelvenster Eigenschappen gebruiken om de waarden van verschillende eigenschappen te wijzigen, zoals Kleur, om de kleur van een geselecteerde zijde of geselecteerd object in te stellen of om andere eigenschappen te wijzigen.

Behalve componenten, oppervlakken en vaste vormen kunt u ook de waarden van eigenschappen wijzigen voor geschetste objecten, ingevoegde afbeeldingen, patronen en plaatmetaal. De instellingen voor eigenschappen voor deze objecten worden gedetailleerd beschreven bij de bijbehorende specifieke onderwerpen.

Het kan handig zijn om het deelvenster Eigenschappen te configureren zodat u de objecteigenschappen en het deelvenster Structuur tegelijkertijd ziet.

De eigenschappen van een object aanpassen

1. Selecteer een object in de boomstructuur of rechtsklik op het object in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. en selecteer Eigenschappen.

2. De waarden van eigenschappen bewerken.

Analyse-eigenschappen aanpassen

1. Klik in de boomstructuur op de assemblycomponent op het hoogste niveau.
2. Vouw in het deelvenster Eigenschappen de analyse-eigenschappen uit om de eigenschap Topologie delen weer te geven.
3. Klik in het deelvenster voor invoer van eigenschappen.
4. Open de vervolgkeuzelijst en selecteer
   • Geen (standaard)
   • Samenvoegen
   • Delen

Zie Gedeelde topologie in ANSYS voor meer informatie.

Documenteigenschappen aanpassen

1. Selecteer in de boomstructuur het ontwerp of een component op het hoogste niveau.

   Door Ctrl ingedrukt te houden kunt u meerdere componenten selecteren.

2. Vouw in het deelvenster Eigenschappen de documenteigenschappen uit om de volgende informatie weer te geven

   • Weergavenaam: Als u wilt dat er een andere naam dan die van het bestand wordt gegeven.

   • Documentpad: Pad naar het bestand op schijf.

   • Vergrendeld: Stel deze in op waar als u wilt voorkomen dat het model wordt gewijzigd.

   • Gebruik bestandsnaam: Stel deze in op Waar als u de bestandsnaam voor de component op het hoogste niveau in de boomstructuur wilt weergeven. Stel deze in op Onwaar als u de weergavenaam wilt gebruiken.

3. Voer in het gedeelte Bestand van het deelvenster Eigenschappen extra informatie in zoals Gemaakt door, Beschrijving, Titel en Versie.

   Deze eigenschappen kunnen in stuklijsttabellen worden opgenomen.

Een aangepaste documenteigenschap maken

1. Selecteer in de boomstructuur het ontwerp of een component op het hoogste niveau. U kunt meerdere componenten selecteren.

2. Rechtsklik in het deelvenster Eigenschappen en selecteer Documenteigenschap toevoegen om een aangepaste eigenschap te maken.

3. Vouw de eigenschap uit om de waarde weer te geven.

4. Voer een naam in voor de eigenschap, selecteer het bijbehorende type (datum, Booleaans, getal of reeks) en voer de bijbehorende waarde in.

   Wis een aangepaste eigenschap door in het deelvenster Eigenschappen rechts te klikken op de eigenschap en Documenteigenschap verwijderen te selecteren.

Een aangepaste componenteigenschap maken

1. Selecteer een component in de boomstructuur.

2. Rechtsklik in het deelvenster Eigenschappen en selecteer Componenteigenschap toevoegen om een aangepaste eigenschap te maken.

3. Vouw de eigenschap uit om de waarde weer te geven.

4. Voer een naam in voor de eigenschap, selecteer het bijbehorende type (datum, Booleaans, getal of reeks) en voer de bijbehorende waarde in.

   Aangepaste componenteigenschappen kunnen worden gebruikt in stuklijsten en notitievelden. Wis een aangepaste eigenschap door in het deelvenster Eigenschappen rechts te klikken op de eigenschap en Componenteigenschap verwijderen te selecteren.

Materiaaleigenschappen

U kunt de diameter voor een materiaal dat wordt gebruikt in een plaatmetaaldeel instellen. Door een diameter toe te wijzen kunt u de dikte van een plaatmetaaldeel nauwkeuriger worden ingesteld. De diameter is de dikte van het metaal, uitgedrukt in een getal: hoe lager het getal, des te dunner het metaal. De vervolgkeuzelijst met diameters wordt alleen weergegeven als er aan een plaatmetaalontwerp of een component van een ontwerp een materiaal is toegewezen. U kunt geen diameter voor ontwerpen of componenten instellen waaraan de optie “Onbekend materiaal” is toegewezen.

Om een materiaal toe te wijzen vanuit de boomstructuur, selecteert u het ontwerp op het hoogste niveau of de component waaraan u een materiaal wilt toewijzen. Klik vervolgens om de vervolgkeuzelijst Naam materiaal in de groep MateriaalEigenschap die u toe kunt wijzen aan een object, bestaande uit een materiaalnaam en attributen, zoals dichtheid en trekkracht. in het deelvenster Eigenschappen. Klik in de groep Dikte in het deelvenster Eigenschappen op de vervolgkeuzelijst voor diameters en selecteer een diameter.

U kunt op verschillende manieren materiaaleigenschappen voor een component opgeven:

Een materiaal selecteren uit de materialenbibliotheek

1. Een component selecteren in de boomstructuur.

2. In het deelvenster Eigenschappen Materiaaleigenschappen uitvouwen.

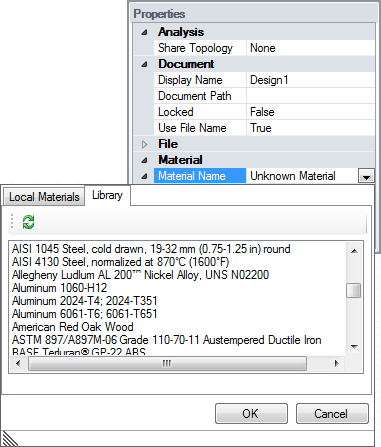

3. Klik op in het veld Naam materiaal om de Materialenbibliotheek weer te geven.

4. Selecteer het tabblad BibliotheekU kunt selecteren vanuit de Materiaalbibliotheek in het deelvenster Eigenschappen en deze toevoegen aan uw Lokale Materialen..

5. Selecteer een materiaal en klik op OK.

   In het deelvenster Eigenschappen worden nu het materiaal en de bijbehorende eigenschappen weergegeven. Het materiaal verschijnt ook in op het tabblad Lokale materialenRaadpleeg Bibliotheek en wordt opgeslagen samen met het scdoc-bestand. U kunt materialen downloaden vanuit Middelen in SpaceClaim-opties.



Een materiaal selecteren uit de lokale bibliotheek

1. Een component selecteren in de boomstructuur.

2. In het deelvenster Eigenschappen Materiaaleigenschappen uitvouwen.

3. Klik op in het veld Naam materiaal om de Materialenbibliotheek weer te geven.

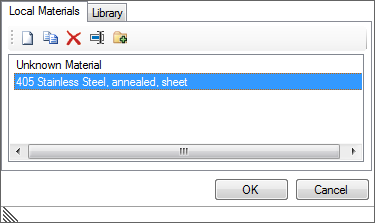

4. Selecteer het tabblad Lokale materialenRaadpleeg Bibliotheek.

5. Selecteer een materiaal en klik op OK.

   In het deelvenster Eigenschappen worden nu het materiaal en de bijbehorende eigenschappen weergegeven. Het materiaal wordt ook opgeslagen samen met het scdoc-bestand.

   U kunt in de lokale bibliotheek de naam van Materialen wijzigen en Materialen kopiëren en wissen. Ook kunt u nieuwe materialen aanmaken.



Een materiaal aanmaken

1. Selecteer een component in de boomstructuur.

2. Vouw in het deelvenster Eigenschappen Materiaaleigenschappen uit.

3. Klik op in het veld Naam materiaal om de Materialenbibliotheek weer te geven.

4. Klik op de knop Nieuw om een nieuw materiaal aan te maken.

5. Voer de naam van het materiaal in.

6. Klik op OK.

7. Voer de dichtheid van het materiaal in bij de eigenschap Dichtheid.

   Als u de dichtheid voor het materiaal elders in het ontwerp hebt opgegeven, of de dichtheid hebt opgegeven in dezelfde SpaceClaim-sessie, dan geeft SpaceClaim die waarde bij de eigenschap Dichtheid voor u weer.

8. (Optioneel) Vouw andere materiaaleigenschappen uit en voer de bijbehorende waard en eenheden in.

   Het materiaal en de bijbehorende eigenschappen verschijnen in het tabblad Lokale materialenRaadpleeg Bibliotheek en worden opgeslagen samen met het scdoc-bestand.

Om een materiaal van een component te verwijderen, selecteert u in de Lokale bibliotheek Onbekend materiaal.

U kunt de waarde voor Dichtheid alleen wijzigen voor materiaaleigenschappen. Alle overige waarden worden bepaald door het door u geselecteerde materiaal.

In het tabblad Lokale materialenRaadpleeg Bibliotheek kunt u ook de volgende handelingen verrichten:

• Een materiaal selecteren en klikken op de knop Kopiëren. Er wordt een nieuw materiaal aangemaakt met de oorspronkelijke naam, met daaraan “Kopie 1” toegevoegd.
• Geselecteerde materialen verwijderen.
• De naam wijzigen van geselecteerde materialen
• Een materiaal selecteren en klikken op de knop Toevoegen aan bibliotheek om dat materiaal aan de bibliotheek toe te voegen.

Rondingen en afschuiningen herkennen

Rondingen en afschuiningen die zijn gemaakt in SpaceClaim worden automatisch herkend, maar ze worden mogelijk niet op geïmporteerde modellen herkend.

1. Selecteer een ronde of afgeschuinde zijde.

2. Wijzig de eigenschap Ronding of AfschuiningSchuine hoek tussen twee randen die gemaakt is met de tool Trekken; hoek met een gelijke setback; afschuining. naar Waar.

Tekenbladeigenschappen

In het deelvenster Eigenschappen kunt u eigenschappen van de tekenbladweergaven en andere aspecten van tekenbladen, zoals annotaties, Stuklijst, tabellen en schroefdraden wijzigen.
