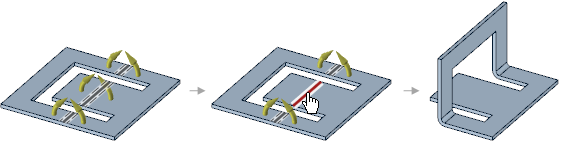

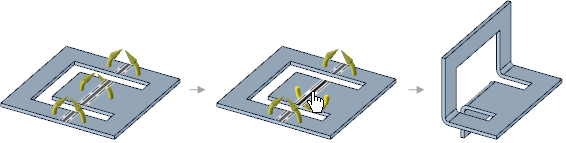

1. Selecteer een buiging.
2. Wijzig de waarde voor Buigstappen in het gedeelte Plaatmetaal in het deelvenster Eigenschappen.

Door buigstappen toe te voegen wordt een getrapte buiging gemaakt, die de bediener en de machine instrueert om een buiging met een grote radius te maken door middel van afzonderlijke slagen in plaats van door middel van gelijkmatig rollen. De buiging wordt geraakt met een scherp werktuig, waardoor dicht op elkaar staande scherpe buigingen ontstaan die samen een grote buiging vormen.

Om de buigstappen en buigbematingseigenschappen van de buiging in een uitgevouwen plaatmetaaldeel weer te geven, moet in het deelvenster Lagen of in de lintgroep Stijl de zichtbaarheid in de lagen Buigingen en Buigbematingen op het tabblad Weergeven worden ingeschakeld.





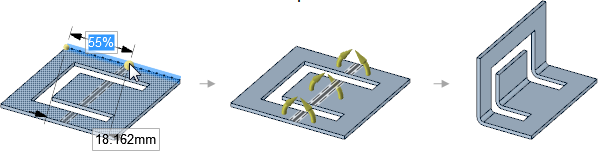

1. Klik in de groep Maken op het tabblad Plaatmetaal op de tool Buigen.
2. Selecteer in het deelvenster Buigopties de optie Joggle maken.
3. (Optioneel) Pas de volgende waarden aan in het deelvenster Buigopties:
   • Buighoek: de hoek voor beide buigingen van de joggle
   • Buigradius: de binnenradius voor beide buigingen van de joggle
   • Jogglehoogte: de afmeting tussen de bovenkant van het blad dat de onderste buiging ingaat en de bovenkant van het blad dat uit de bovenste buiging naar buiten komt.

   • BuigtolerantieHoeveelheid materiaal dat wordt toegevoegd om wijzigingen te compenseren, die veroorzaakt worden door het buigen van plaatmetaal. Tolerantie is vereist om de wijziging in lengte te corrigeren, die veroorzaakt wordt door het buigen van een plat blad.: Waarde voor het berekenen van de platte lengte van de joggle.

   • BuigaftrekWaarde die wordt gebruikt om uitgevouwen lengtes van plaatmetaal te berekenen. De buigaftrek is tweemaal de afstand vanaf de buitenste matrijslijn naar het begin van de buiging (setback) minus de buigtolerantie.: Waarde voor het berekenen van de platte lengte van de joggle.

4. Selecteer met de toolguide Snijderpunt selecteren of Twee snijderpunten selecteren om de onderste buiging van de joggle te maken.
5. Klik om de tweede buiging van de joggle te maken. Hiervan ziet u een voorbeeldweergave als u met de muisaanwijzer over het plaatmetaalvlak beweegt, zoals hieronder te zien.





   Zo nodig kunt u klikken op een leeg gebied in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. om uw selecties te wissen en de toolguide Snijderpunt selecteren te activeren.

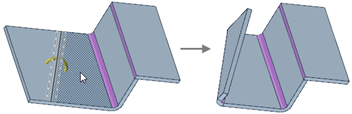

6. Selecteer met de toolguide AnkerpuntRaadpleeg Anker selecteren om het vlak te selecteren waarvan u wilt dat dit ongewijzigd blijft wanneer de rest van het object wordt gebogen om de joggle te maken.

7. Klik op de toolguide Voltooien om de joggle te maken.

   De wanden tussen de joggles kunnen worden verplaatst.





1. Selecteer twee buigingen met tussengelegen vlak.
2. Rechtsklik op Joggle van buigingen maken en in het contextmenu en selecteer deze.

   De zijde tussen de twee buigingen wordt aan de joggle toegevoegd. De markeerkleur wijzigt om de joggle aan te geven.

Rechtslik op de joggle en selecteer Joggle exploderen in het contextmenu.

De zelfstandige buigingen blijven geselecteerd. Als u de buigingen terug wilt zetten naar een joggle, rechtsklik dan op Joggle van buigingen maken en selecteer deze.





Joggles die zijn gemaakt met de tool Buigen.

1. Klik op de tool Buigen in de groep Maken op het tabblad Plaatmetaal.
2. Selecteer in het deelvenster Buigopties de optie Kerf maken.
3. (Optioneel) Pas de volgende waarden aan in het deelvenster Buigopties:
   • Kerfradius: De radius van de kerf, die tevens de hoogte van de kerf is. De minimale kerfradius is 0,25xT (dikte van het plaatmetaal).
   • Rondingradius: Radius van de ronding onder aan de kerf die kruist met het oppervlak.
4. Klik op een curve op het plaatmetaalvlak of selecteer een toolguide en selecteer buigpunten op basis van de door u gebruikte toolguide.
5. Klik op de toolguide Buigen om de kerf te voltooien.

Een kerf kan ook worden gemaakt met de kerftool.
