Plaatmetaaldelen maken en bewerken

Een nieuw plaatmetaalontwerp maken met de tools op het tabblad Plaatmetaal. Zie Een ontwerp omzetten in plaatmetaal als u het deel al hebt gemodelleerd.

Een nieuw plaatmetaalontwerp maken

1. Klik op het tabblad Plaatmetaal.

2. Selecteer in de groep Schets een tool.

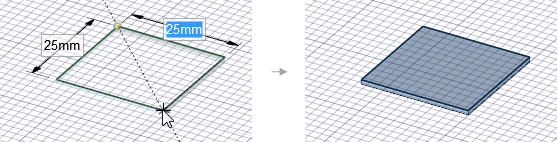

3. Schets de eerste wand van uw plaatmetaaldeel:





   Tijdens het schetsen ziet u een voorbeeldweergave van de wanddikte.

   Zie Plaatmetaaldelen schetsen voor gedetailleerde informatie en instructies.



4. Klik op het tabblad Plaatmetaal op TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm..

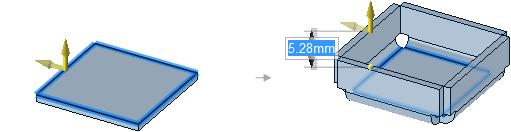

5. Selecteer een of meer randen en trek zijwanden op uw deel:



   Verbindingen, hoekontlastingen en buigingen worden naar behoefte automatisch gemaakt.

   Zie Plaatmetaaldelen trekken voor gedetailleerde informatie en instructies.

Objecten markeren in een plaatmetaalontwerp

Selecteer opties in de lintgroep Markeren op het tabblad Plaatmetaal.

U kunt markeringen voor verbindingen, ontlastingen, uitsparingen en overige plaatmetaalobjecten in- of uitschakelen. U kunt de markeerkleuren aanpassen in de Plaatmetaalopties in SpaceClaim.
