Таблицы отверстий

Инструмент  Hole table (Таблица отверстий), расположенный в группе ленты Annotation (КомментарийИнформация, которую можно добавить к чертежу, например, примечания, размеры, допуски на размеры, метки центра и ведомость материалов.) на вкладке Detail (Детализация), позволяет создать таблицу с упорядоченными по размеру круглыми отверстиями (классифицируемыми по дубликатам) и метками отверстий на плоскостной грани. В этой таблице отверстия сортируются сначала слева направо, а затем сверху вниз. Это функция работает только с отверстиями (резьбовыми или нерезьбовыми), в том числе с конструкциями с шаблонами отверстий, но ее нельзя использовать для пазов любого типа.

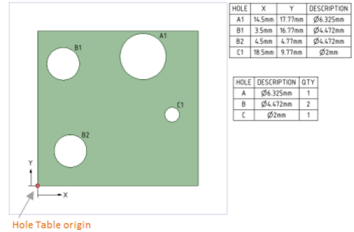

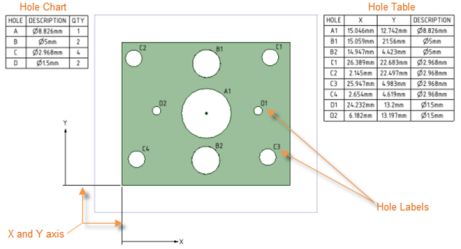

Таблица отверстий отображается в дереве структуры в виде плоскости комментария. Чтобы скрыть таблицу отверстий, снимите флажок Annotation Plane (Плоскость комментарияПлоскость, на которой можно комментировать конструкции, листы чертежа и 3D-разметки. Используйте инструмент Create Note (Создание примечания), чтобы выбрать плоскость комментария и ввести на ней текст.). В схеме отверстий отображается количество имеющихся в конструкции отверстий с одинаковыми значениями диаметра. Для создания схемы отверстий нужно создать таблицу отверстий, исходные точки, а также метки осей X и Y, как показано на изображении ниже.

Создание таблицы отверстий

1. Щелкните плоскостную грань, включающую отверстия. В SpaceClaim будет создана базовая плоскость для таблицы отверстий.
2. Щелкните и перетащите таблицу отверстий в пустую область в окне Design (Конструктор). Отобразятся метки осей X и Y, а также исходная точка.

В таблице отображаются отверстия, в том числе раззенкованные и просверленные зенковочным сверлом, или скругления. РазмерыЗначения или выражения, которые вводятся для точного управления во время создания или изменения конструкции. Можно проставить размер для каждого элемента от линий на эскизе до граней твердых тел. См. «Ординатные размеры», «Прогрессивные размеры», «Линейные размеры». рассчитываются на пересечениях отверстия с верхней плоскостью.

В SpaceClaim данные об отверстиях, которые вносятся в таблицу, рассчитываются для всех граней твердого тела с одинаковой ориентацией. Можно редактировать метки отверстий, появляющихся на нескольких гранях, как показано на изображении ниже.

Перемещение исходных координат таблицы отверстий

Для перемещения исходных координат таблицы отверстий, перетащите их. Как показано на изображении ниже, исходные координаты отображаются в виде красного круга.

• Чтобы просмотреть исходные координаты, наведите указатель мыши на две перпендикулярные оси для координат X и Y (с выносными линиями).
• После выбора исходных координат их изображение увеличивается, а все допустимые исходные позиции отображаются в виде исходных точек. Эти исходные точки отображаются, пока вы не начнете перетаскивать исходные координаты в другое положение. При перетаскивании исходных координат данные о координатах X и/или Y немедленно обновляются, отображаясь для предварительного просмотра в различных исходных положениях.

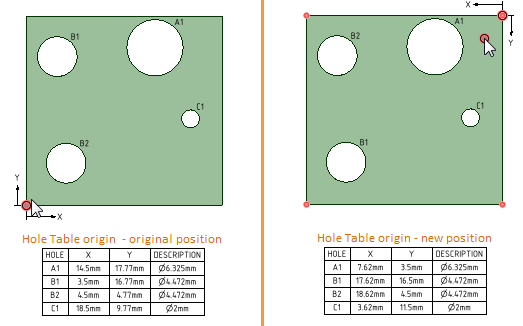

• Когда вы отпускаете кнопку мыши, чтобы с помощью исходных координат задать новое расположение, исходные точки исчезают, а расположение с новыми исходными координатами X и Y отображается в обновленной таблице отверстий. Если координаты X и Y переместить достаточно близко к другому допустимому исходному положению, они отобразятся в нем, а исходные координаты будут привязаны к новому расположению. См. изображение ниже.
•

Форматирование свойств шрифта для текста элементов таблицы отверстий

Параметры Font (Шрифт) в группе Font (Шрифт) на вкладке Design (Конструктор) позволяют отформатировать свойства шрифта для текста, используемого в метках X/Y и всех метках отверстий, как показано на изображениях ниже. Например, вы можете выбрать для текста нестандартный шрифт или шрифт, используемый в ОС Microsoft Windows 3.1, например Modern, Roman или Script. Можно также изменить свойства шрифт для текста в таблицах отверстий, которые отображаются для одной или нескольких граней.

1. Выберите исходную ось или выносную линию.
2. Перейдите на вкладку Detail (Детализация), а затем выберите параметры шрифта в группе Font (Шрифт).

   После выбора будет автоматически изменен шрифт, используемый для меток осей или линий.

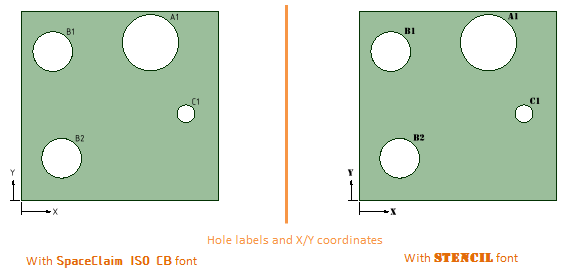

На изображениях ниже приведены примеры таблиц отверстий с различными шрифтами, используемыми для меток отверстий, а также координат осей X и Y.

Работа с таблицами отверстий

• Для установки необходимого размера используйте маркеры вытягивания в таблице или схеме. Чтобы повернуть таблицу или схему, используйте круглый маркер вверху таблицы.
• Как и при работе с обычной таблицей, вы можете изменить значения в ячейках строк и столбцов на панели Properties (Свойства), чтобы настроить количество, ширину или высоту элементов таблицы.

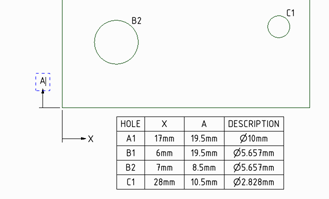

• Можно изменить текст метки и свойства текста для отдельной оси (под текстом подразумевается одна строка). Например, вы можете использовать координаты X-A, а не X-Y.

•



• При внесении изменений в конструкцию выберите таблицу (либо ось X или Y), а затем щелкните правой кнопкой мыши перечисленные ниже пункты для выполнения соответствующих задач.
  • Show Hole Chart (Показать схему отверстий): создание другой схемы.
  • Show Hole Table (Показать таблицу отверстий): создание обновленной таблицы.
  • Save Table As (Сохранить таблицу как): сохранение таблицы в виде веб-страницы (HTM, HTML) или XML-файла.

• При изменении размера отверстия обновляются значения в таблице, которая переупорядочивается с изменением классификации отверстий и строк таблицы.

• Если скопировать и вставить отверстие, в обновленной таблице отобразится новая строка со значениями X, Y и Description (Описание) для отверстия.

• Если перетащить метку в другое положение в конструкции, в обновленной таблице отобразится размер и положение нового отверстия. Чтобы отобразить изменения в новой таблице, щелкните правой кнопкой мыши и выберите команду Show Hole Table (Показать таблицу отверстий).

• Чтобы удалить таблицу или схему, выделите таблицу, щелкните правой кнопкой мыши и выберите команду Cut (Вырезать).
