Удаление закруглений

Инструмент  Rounds (Закругления) обеспечивает быстрый и легкий способ удаления закруглений из объекта. Он похож на инструмент Fill (Заполнение), за исключением того, что с помощью инструмента Rounds (Закругления) можно только выбирать закругленные ребра.

На рисунке ниже показан пример хорошо сформированных закруглений слева и плохо сформированных справа:

Перед началом:

• У вас будет больше шансов на успех при удалении всего нескольких закруглений за один раз. Если на удаление закруглений уходит много времени, можно просмотреть руководства SpaceClaim или информацию от службы поддержки по адресу SpaceClaim.com для получения дополнительных инструкций по методам удаления закруглений.
• Внимательно осмотрите модель с разных углов и на разных уровнях детализации, чтобы лучше определить области закруглений для удаления. Каждая область модели уникальна, и разным областям могут потребоваться различные подходы к удалению закруглений.
• Сначала выберите самое короткое ребро закругления или группы закруглений.

Для обеспечения точного и полного удаления закруглений удаляйте закругления в обратном порядке их создания, как показано в примере ниже на модели с цветными закруглениями:

Удаление закруглений

Разделение и частичное удаление закругления:

1. Щелкните Rounds (Закругления) в группе Remove (Удаление) на вкладке Prepare (Подготовка).

   Избегайте разделения закругления. Вместо этого разделяйте по обе стороны от него. Возможно, потребуется разделить и частично удалить одно или несколько закруглений, пока можно будет удалить соседние закругления, особенно когда две или более округлых грани сходятся вдоль ребра или вершины. Закругленная грань разделяется и заполняется посередине. Для выбора граней или заглушающих граней используйте инструмент Faces (Грани).

2. Наведите указатель мыши на один касательный край округлой грани, чтобы отобразить линии разделения закругления. Эти линии являются визуальной индикацией места разделения, как показано ниже. Можно перемещать линии разделения, перемещая мышь.



При необходимости, на панели Options (Параметры) измените параметр Cap width (Ширина крышки) для регулировки процента удаляемой закругленной грани.

• Щелкните ребро, чтобы разделить закругленную грань.
• Выберите закругления для удаления.

• Выберите объект в дереве структуры для выбора всех закруглений объекта.

• Выберите закругленную грань в области конструкции. Можно удерживать нажатой клавишу Ctrl и выбирать грани или использовать рамку выбора для нескольких граней.

• Чтобы отменить выделение, щелкните мышью, удерживая нажатой клавишу Ctrl.

• Из контекстного меню выберите Select > Using Box (Выбрать > С использованием рамки). Наведите курсор на область, которую требуется удалить, чтобы идентифицировать детали, которые требуется выделить. Создайте рамку выбора вокруг области. Закругленные грани можно выбирать, только если этот инструмент включен.

Для выбора граней или заглушающих граней используйте инструмент Faces (Грани).

1. Щелкните параметр инструмента Complete (Завершить).

   SpaceClaim удаляет выбранные закругленные грани и заменяет их острым ребром.

Параметры инструментов

Следующие параметры инструментов помогают при выполнении процесса:

Параметры

На панели Options (Параметры) доступны следующие параметры:

• Auto-shrink fill area (Автоуменьшение области заполнения): выберите этот параметр, чтобы разделить закругленные грани там, где они не могут быть удалены при выборе последовательности закруглений, которая не может быть заполнена в полном объеме. Закругления будут частично удалены.
• Cap width (Ширина крышки): процент от ширины закругления, который удаляется при нажатии на ребро существующего закругления. Места разделения просматриваются при перемещении курсора вдоль касательных закругленных ребер.

Примеры

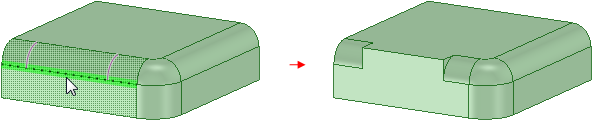

Разделение и частичное удаление закругления

Использование других инструментов для удаления закруглений

• В качестве дополнительного варианта при удалении закруглений также можно использовать инструмент Replace (Заменить) из группы Edit (Редактирование) на вкладке Design (Конструктор), чтобы заменить одну грань другой. Можно заменить несколько граней одной гранью, заменить одну грань несколькими гранями или заменить несколько граней несколькими другими гранями.
•

Полное закругление заменяется гранью

Последовательность при использовании грани для замены закругления

• Попробуйте инструмент Sphere (Сфера) из группы Insert (Вставка) на вкладке Design (Конструктор). При использовании этого инструмента можно создать круглую сферу и поместить ее в соединения со сложной геометрией. После размещения можно использовать сферу для разделения соединения, чтобы удалить закругление. В некоторых случаях можно создать цепочку из двух или более сфер, чтобы облегчить удаление больших или более сложных областей закруглений.
• Чтобы избежать проблем с удалением сферы, рекомендуется заполнить сферу сразу после удаления закруглений по обе стороны от сферы или цепочки сфер.

Использование инструмента Sphere (Сфера) для разделения и частичного удаления закругления
