Закругление между гранями и поверхностями

Можно создать закругленное ребро через зазор между двумя гранями или поверхностями, которые сойдутся в углу. Для создания закругленной грани на ребре см. раздел Закругление ребер.

При создании закругления между гранями двух твердых тел твердые тела должны расширяться в область, где создается закругленная грань.

Создание закругления между гранями или поверхностями

1. Щелкните элемент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите грани, между которыми требуется создать закругление.

3. Выберите параметр Round (ЗакруглениеЗакругленный угол на пересечении двух линий или ребер. Термин «закругление» используется для внешнего угла; для внутреннего угла используется термин «скругление». Для закругления и скругления может использоваться единый термин «скругление». См. «Скругление», «Закругление постоянного радиуса», «Закругление переменного радиуса».) на панели Options (Параметры).

   Стрелка вытягивания изменяется для обозначения, что закругление будет создаваться между гранями, а кривая отображается для указания направления закругления. Желтые стрелки курсора указывают направления, в которых можно выполнить вытягивание для создания закругления, если включены стрелки курсора.

4. Нажмите клавишу Tab для прокрутки всех возможных закруглений, которые можно создать между двумя гранями или поверхностями.

   Если две грани, между которыми создается закругление, являются закруглениями, клавиша Tab позволяет выполнить закругление между гранями или изменить радиус между обоими существующими закруглениями.

5. Нажмите и перетащите в направлении стрелки вытягивания.

   Чтобы проставить размер закругления, нажмите пробел, введите радиус и нажмите клавишу Enter.

   При вытягивании ребра для создания закругления инструмент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. определяет в зависимости от геометрии, какое это будет закругление: с постоянным или переменным радиусом.

   После создания закругления вытягивание смежной грани также вытягивает закругление.

   При одновременном закруглении более, чем одного ребра, когда невозможно создать одно или больше закруглений, будут созданы только успешные закругления.

   При вытягивании закруглений от грани к грани можно согласовать их радиус с существующим радиусом с помощью направляющей инструмента Up To (Вверх до).

В отличие от закруглений, выполненных на ребрах, грани, скрытые закруглением, не запоминаются. Если заполнить закругление, оно будет заменено ребром.

Примеры

ЗакруглениеЗакругленный угол на пересечении двух линий или ребер. Термин «закругление» используется для внешнего угла; для внутреннего угла используется термин «скругление». Для закругления и скругления может использоваться единый термин «скругление». См. «Скругление», «Закругление постоянного радиуса», «Закругление переменного радиуса». между гранями из двух деталей. МатериалСвойство, которое можно назначить объекту и состоит из названия материала и таких атрибутов, как плотность и предел прочности. существует в области, в которой создается закругленная грань, таким образом эта операция завершится успешно.

Закругленную грань невозможно создать между этими гранями, поскольку в области между деталями, где будет создано закругление не существует материал.

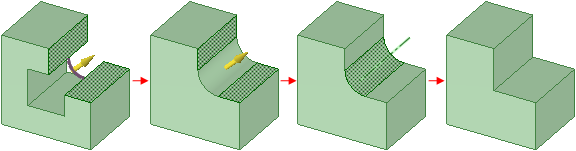

Эта последовательность демонстрирует создание закругления между гранями, а затем использование инструмента Fill (Заполнение)Инструмент Fill (Заполнение) используется для упрощения или очищения геометрических элементов путем увеличения окружающих граней для устранения варианта. Выбранная область заполняется окружающей поверхностью или твердым телом. для удаления закругления. Инструмент Fill (Заполнение)Инструмент Fill (Заполнение) используется для упрощения или очищения геометрических элементов путем увеличения окружающих граней для устранения варианта. Выбранная область заполняется окружающей поверхностью или твердым телом. заменяет грань на ребро без оригинальной геометрии.

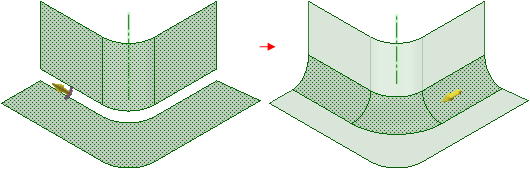

ЗакруглениеЗакругленный угол на пересечении двух линий или ребер. Термин «закругление» используется для внешнего угла; для внутреннего угла используется термин «скругление». Для закругления и скругления может использоваться единый термин «скругление». См. «Скругление», «Закругление постоянного радиуса», «Закругление переменного радиуса». между двумя поверхностями создает закругленную поверхность.
