ЗакруглениеЗакругленный угол на пересечении двух линий или ребер. Термин «закругление» используется для внешнего угла; для внутреннего угла используется термин «скругление». Для закругления и скругления может использоваться единый термин «скругление». См. «Скругление», «Закругление постоянного радиуса», «Закругление переменного радиуса». внутреннего и внешнего угла двух поверхностей.

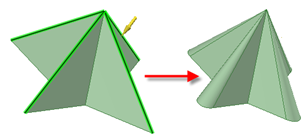

При вытягивании ребер в геометрии, которая автоматически определяет закругление, создается закругление с переменным радиусом.

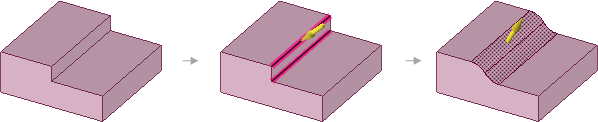

При создании закругления от поверхности к поверхности направление расширения зависит от порядка, в котором выбираются ребра. В примере выше закругления расширяются влево, поскольку первым было выбрано верхнее ребро.

ЗакруглениеЗакругленный угол на пересечении двух линий или ребер. Термин «закругление» используется для внешнего угла; для внутреннего угла используется термин «скругление». Для закругления и скругления может использоваться единый термин «скругление». См. «Скругление», «Закругление постоянного радиуса», «Закругление переменного радиуса». ребра, созданного двумя закруглениями с одним не касающимся ребром.

Вытягивание закруглений по касательной цепочке. При вытягивании выбранной касательной цепочки не изменяется закругление, отображающееся синим цветом.

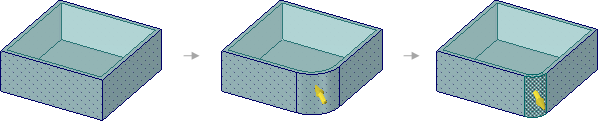

При добавлении и изменении закругленного ребра смещенной детали или детали в оболочке изменяются внутренние грани.

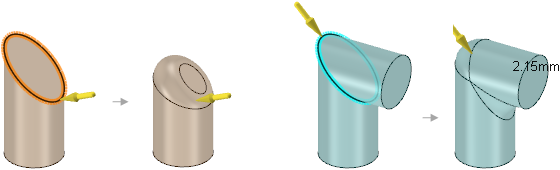

ЗакруглениеЗакругленный угол на пересечении двух линий или ребер. Термин «закругление» используется для внешнего угла; для внутреннего угла используется термин «скругление». Для закругления и скругления может использоваться единый термин «скругление». См. «Скругление», «Закругление постоянного радиуса», «Закругление переменного радиуса». эллиптических ребер.



Создание полного закругления путем выбора трех граней

1. Щелкните инструмент Pull (Вытягивание).

2. Установите флажок параметра Edit as Variable Radius Round (Редактировать как закругление с переменным радиусом).

• Нажмите стрелку вытягивания на конце закругленной грани и перетащите в сторону или от грани, чтобы изменить радиус на ребре закругления.

• Нажмите стрелку вытягивания, указывающую в сторону центра грани, и перетащите ее вдоль грани (либо введите длину или процент), чтобы установить другую точку, где можно изменить радиус закругления.

• Удерживая нажатой клавишу Ctrl, перетащите для копирования контрольной точки.

• Нажмите клавишу Tab, чтобы переключиться и редактировать размеры путем ввода числа.

• Два закругления, которые пересекаются в общем ребре, можно одновременно сделать переменными путем выбора общего острого ребра для изменения. Оба закругления могут стать переменными в этой точке. Их можно сделать переменными независимо путем выбора острого конца ребра, которое не является общим для закруглений.

При выборе ребра с закруглением постоянного радиуса параметр Smooth (Сглаживание) инструмента Pull (Вытягивание) становится активным, если геометрия разрешает это. Если флажок установлен, переход между радиусами на каждом конце закругления будет варьироваться плавно, а не линейно. После настройки параметр Smooth (Сглаживание) останется установленным для последующих закруглений до изменения.



На рисунке ниже показано плавное закругление с переменным радиусом. Ниже представлены другие примеры редактирования.







Примеры

Редактирование закругления с переменным радиусом

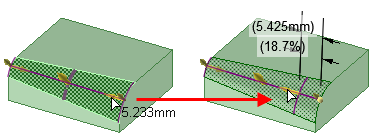

Настройка другой точки для редактирования радиуса переменного закругления

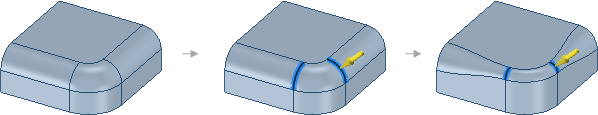

Выбор нескольких ребер для создания переменного закругления через эти ребра

Удаление закругленного ребра с помощью инструмента Pull (Вытягивание)

Этот способ полностью удаляет закругленное ребро.

1. Щелкните инструмент Pull (Вытягивание).

2. Выберите закругленное ребро.

3. Выберите параметр Round (ЗакруглениеЗакругленный угол на пересечении двух линий или ребер. Термин «закругление» используется для внешнего угла; для внутреннего угла используется термин «скругление». Для закругления и скругления может использоваться единый термин «скругление». См. «Скругление», «Закругление постоянного радиуса», «Закругление переменного радиуса».) на панели Options (Параметры) или на мини-панели инструментов.

   ЗакруглениеЗакругленный угол на пересечении двух линий или ребер. Термин «закругление» используется для внешнего угла; для внутреннего угла используется термин «скругление». Для закругления и скругления может использоваться единый термин «скругление». См. «Скругление», «Закругление постоянного радиуса», «Закругление переменного радиуса». удаляется.

Удаление закругленного ребра с помощью инструмента Fill (Заполнение)

Этот способ удаляет закругленное ребро и создает группу закругления в панели Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.). Можно щелкнуть правой кнопкой мыши по группе и выбрать параметр Reattach Round (Повторить закругление) для восстановления закругленного ребра.

1. Щелкните инструмент  Fill (Заполнение) в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите закругленное ребро.

3. Щелкните параметр инструмента Complete (Завершить).

   ЗакруглениеЗакругленный угол на пересечении двух линий или ребер. Термин «закругление» используется для внешнего угла; для внутреннего угла используется термин «скругление». Для закругления и скругления может использоваться единый термин «скругление». См. «Скругление», «Закругление постоянного радиуса», «Закругление переменного радиуса». удаляется, и создается группа закругления.
