Ausgerichtete Schnittdarstellungen

Ausgerichtete Querschnitte sind vergleichbar mit versetzten Querschnitten. Die Segmente werden jedoch um einen Angelpunkt rotiert, damit sie parallel zum Zeichenblatt verlaufen. Auf diese Weise ist die Breite der SchnittdarstellungEine der Ansichtsmöglichkeiten für Zeichenblätter. In einer Schnittdarstellung wird ein Querschnitt durch eine Konstruktion dargestellt. Eine Schnittdarstellung wird aus einer der anderen Ansichten des Zeichenblatts erstellt. Siehe "Übersicht", "Projizierte Ansicht" und "Detailansicht". größer als die Breite der übergeordneten AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen..

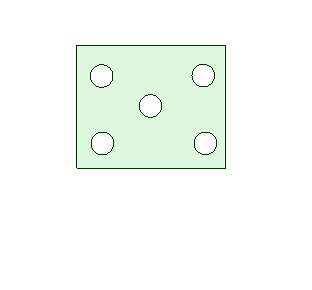

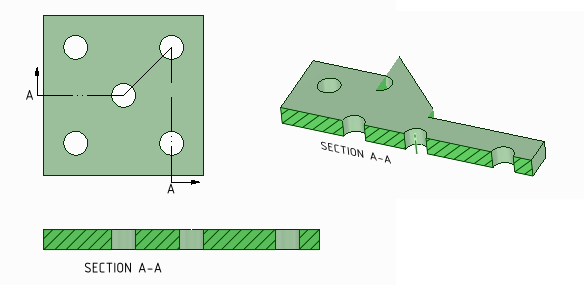

In einigen Fällen soll vielleicht nur die Geometrie in der Schnittebene angezeigt werden. Dies wird als Flächenquerschnitt bezeichnet. In anderen Fällen soll auch die Geometrie hinter der EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. angezeigt werden. Dies wird als Gesamtquerschnitt bezeichnet. Beide Arten sind in der Abbildung unten dargestellt.

Im Abschnitt "DetailAspekte einer Konstruktion, die zur Kommunikation mit anderen oder zur Übermittlung der Konstruktion zur Überprüfung angegeben werden. Mit den Werkzeugen auf der Registerkarte "Detailerstellung" können Beschriftungen in Konstruktionen eingefügt, Zeichenblätter erstellt und Konstruktionsänderungen überprüft werden. Es ist möglich, die Einstellungen für die Detailerstellung zur Anpassung an bestimmte Standards zu ändern oder einen benutzerdefinierten Stil zu entwickeln." in den SpaceClaim-Optionen sind auch Einstellungen für Querschnitte verfügbar. Weitere Informationen finden sich unter "Anzeigeoptionen" und "Linientyp-Optionen".

Es gibt folgende Möglichkeiten zum Erstellen ebener Schnittdarstellungen:

• Als neue Ansicht, die aus einer vorhandenen Ansicht projiziert wurde
• Durch Umwandeln einer vorhandenen Ansicht in eine Schnittdarstellung

Nach dem Erstellen einer Schnittdarstellung kann die Betrachtungsrichtung umgekehrt werden.

1. Mit der rechten Maustaste auf eine Schnittlinie oder einen Pfeil klicken.
2. Betrachtungsrichtung kippen auswählen.

Ein ausgerichteter Schnitt kann durch Auswählen und ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. einzelner Schnittliniensegmente geändert werden. Das gezogene Segment wird an anderen Abschnitten gefangen und mit ihnen zusammengeführt.

Segmente können gelöscht werden. Wenn alle Segmente gelöscht werden, wird der Schnitt auf einen ebenen Schnitt zurückgesetzt.

Einen ausgerichteten Schnitt mit einem Angelpunkt erstellen

1. Eine Schnittdarstellung erstellen und das Werkzeug schließen.
2. Das Werkzeug Querschnitt auswählen.
3. Auf die Werkzeughilfe Angelpunkt für ausgerichtete Abschnitte festlegen klicken.
4. Auf die Schnittlinie klicken, um den Angelpunkt festzulegen.
5. Die Werkzeughilfe Ausgerichteten Abschnitt erstellen wird aktiviert.
6. Auf die Schnittlinie klicken, um einen schneidenden PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. festzulegen.
7. Diesen Teil der Schnittlinie durch Ziehen verschieben.

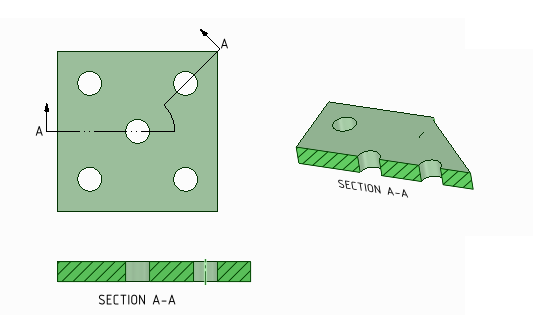

8. Es wird ein BogenGekrümmte Linie mit konstantem Radius; Teil eines Kreises. Siehe "Kreisbogen", "3-Punkt-Bogen" und "Tangentialbogen". erstellt, der die Verbindung der linearen Schnitte zeigt. Dieser Bogen hat in der Schnittdarstellung keine Länge.

Einen ausgerichteten Schnitt mit mehreren schneidenden Punkten erstellen

1. Eine Schnittdarstellung erstellen und das Werkzeug schließen.
2. Das Werkzeug Querschnitt auswählen.
3. Auf die Werkzeughilfe Ausgerichteten Abschnitt erstellen klicken.
4. Auf die Schnittlinie klicken, um den Angelpunkt festzulegen. Hierdurch wird auch der schneidende Punkt festgelegt.
5. Diesen Teil der Schnittlinie durch Ziehen verschieben.
6. Diese Schritte zum Festlegen weiterer schneidender Punkte wiederholen.

Einem vorhandenen Querschnitt ausgerichtete Schnitte hinzufügen

1. Mit der rechten Maustaste auf eine Schnittlinie klicken.
2. Ausgerichteten Abschnitt aufspalten auswählen.
3. Auf die Schnittlinie klicken, um den Angelpunkt festzulegen. Hierdurch wird auch der schneidende Punkt festgelegt.
4. Das Werkzeug erstellt einen Standardangelpunkt.
5. Diesen Teil der Schnittlinie durch Ziehen verschieben.
6. Diese Schritte zum Festlegen weiterer Punkte wiederholen.

Schnittdarstellungen in 3D veröffentlichen

1. Im Zeichenblatt oder im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. mit der rechten Maustaste auf die Schnittdarstellung klicken.

2. Im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. In 3D veröffentlichen auswählen.

   Im Strukturbaum wird ein veröffentlichter Schnitt als Basisknoten angezeigt.

   Nach Klicken mit der rechten Maustaste auf die veröffentlichte Schnittdarstellung in einem GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. kann Mit Ebene schneiden ausgewählt werden. Mit dem Werkzeug "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." kann eine veröffentlichte Schnittdarstellung verschoben werden.
