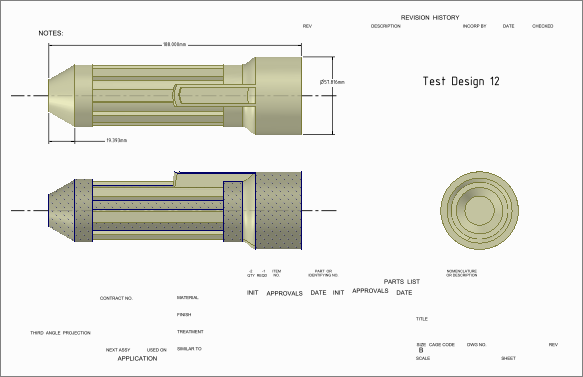

Zeichenblätter

Mit der rechten Maustaste im Strukturbaum auf das Blatt klicken und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. Blatt öffnen auswählen.



Mit der rechten Maustaste im Strukturbaum auf das Blatt klicken und im Kontextmenü Löschen auswählen.

Das Zeichenblattfenster wird geschlossen. Wenn keine weiteren geöffneten Konstruktionsdokumente auf das Zeichenblatt verweisen, wird es aus dem Arbeitsspeicher entfernt. Es wird nicht aus anderen Dokumenten gelöscht, die auf das Zeichenblatt verweisen.



Zeichenblätter können mit den normalen Maus- und Tastenkombinationen sowie den Menübefehlen ausgerichtet werden. Das Zeichenblatt kann beispielsweise durch Drücken der mittleren Maustaste und Ziehen gedreht werden. Siehe Ausrichten.

An beliebiger Stelle im Zeichenblatt mit der rechten Maustaste klicken und Ansicht > Flache Ansicht im Kontextmenü auswählen, um das Zeichenblatt in der DraufsichtAuch als Aufsicht bezeichnete zweidimensionale Darstellung der Konstruktion. anzuzeigen.

Zeichenblätter verfügen auf der Registerkarte "Ansichten" über eigene benannte Ansichten. Mithilfe dieser Ansichten wird das Zeichenblatt im Konstruktionsbereich ausgerichtet. Die Standardansichten sind folgendermaßen benannt:

• StartansichtWerkzeug, mit dem die Ansicht auf die Ausgangseinstellungen zurückgesetzt werden kann. Die Startansicht kann vom Benutzer individuell eingestellt werden, um die Konstruktion in der gewünschten Ausrichtung, am gewünschten Ort und mit dem gewünschten Zoom anzuzeigen.: Ändert die Ansicht standardmäßig in die Draufsicht. Kann auf eine andere Ansicht festgelegt werden.

• Draufsicht: Ändert die Ansicht in eine Draufsicht der ausgewählten FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche".. Wenn keine Auswahl getroffen wird, wird das Blatt am Zeichenfenster ausgerichtet.

• Flache Ansicht: Ändert die Ansicht in die Draufsicht des Zeichenblatts.

Siehe Anpassen von Ansichten.



Mit der rechten Maustaste in die BeschriftungsebeneEbene, auf der Konstruktionen, Zeichenblättern und 3D-Markups Beschriftungen hinzugefügt werden können. Mit dem Werkzeug "Hinweis erstellen" wird eine Beschriftungsebene ausgewählt und Text auf dieser Ebene eingegeben. im Strukturbaum klicken und Alle BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". anzeigen auswählen, um alle Konstruktionsbeschriftungen auf dieser EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. anzuzeigen. Auf die BeschriftungInformationen, die einer Zeichnung hinzugefügt werden können, beispielsweise Hinweise, Bemaßungen, Formtoleranzen, Mittelpunkte und Stücklisten. klicken, um sie zu bearbeiten. Auf dem Zeichenblatt vorgenommene Änderungen werden auch in der Konstruktion angezeigt.



Der Strukturbaum in einer Zeichnung zeigt die Konstruktionskomponenten unter den einzelnen Zeichnungen. Hier gibt es folgende Möglichkeiten:

• Ansicht ausblenden oder anzeigen: Das Kontrollkästchen neben der Ansicht im Strukturbaum aktivieren oder deaktivieren. Es kann auch mit der rechten Maustaste auf die Ansicht im Strukturbaum geklickt und im Kontextmenü Ausblenden ausgewählt werden.
• Komponente in allen Ansichten ausblenden oder anzeigen: Im Strukturbaum mit der rechten Maustaste auf die Komponente klicken und im Kontextmenü In allen Ansichten ausblenden oder In allen Ansichten anzeigen auswählen.
• Komponente in einer bestimmten Ansicht ausblenden oder anzeigen: Das Kontrollkästchen neben der Komponente im Strukturbaum aktivieren oder deaktivieren.

• ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in allen Ansichten ausblenden oder anzeigen: Im Strukturbaum mit der rechten Maustaste auf das Objekt klicken und im Kontextmenü In allen Ansichten ausblenden oder In allen Ansichten anzeigen auswählen.

• Objekt in einer bestimmten Ansicht ausblenden oder anzeigen: Auf dem Zeichenblatt mit der rechten Maustaste auf das Objekt klicken und im Kontextmenü In ausgewählter Ansicht ausblenden auswählen. Das Kontrollkästchen im Strukturbaum aktivieren, um die Sichtbarkeit wiederherzustellen.

• VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. in einer Ansicht isolieren: Mit der rechten Maustaste im Strukturbaum auf den Volumenkörper klicken und im Kontextmenü In ausgewählter Ansicht isolieren auswählen. Es kann auch mit der rechten Maustaste auf eine Fläche des Körpers im Zeichenblatt geklickt werden. Sämtliche Geometrie in der Ansicht wird ausgeblendet, mit Ausnahme des ausgewählten Objekts. Diese Option ist für Komponenten nicht verfügbar.
• Ausblenden einer einzelnen KurveIn 3D eine beliebige Linie im Raum. in einer Komponenteninstanz: Mit der rechten Maustaste auf die Kurve klicken und "Ausblenden" aus dem Kontextmenü auswählen. Es kann auch das Kontrollkästchen neben der Kurve im Strukturbaum aktiviert oder deaktiviert werden.

Im Strukturbaum wird ein gemischter Sichtbarkeitsstatus für die in einer Ansicht ausgeblendeten Objekte angezeigt (siehe Abbildung unten).

Die Sichtbarkeit in einem Zeichenblatt ist unabhängig von der Sichtbarkeit des Modells im Grafikfenster.

Wenn ein Modell in ein neues DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-Markup-Folien enthalten kann. eingefügt wird, wird das Modell mit der im Dokument gespeicherten Sichtbarkeit angezeigt. Nachdem das Modell eingefügt wurde, ist die Sichtbarkeit der Objekte unabhängig vom gespeicherten Dokument.

Wenn eine neue Ansicht (ÜbersichtEine der Ansichtsmöglichkeiten für Zeichenblätter. In der Übersicht ist die ausgewählte Ansicht unabhängig von der Ansicht, mit der sie erstellt wurde. Siehe "Projizierte Ansicht", "Schnittdarstellung" und "Detailansicht"., projizierte Ansicht, SchnittdarstellungEine der Ansichtsmöglichkeiten für Zeichenblätter. In einer Schnittdarstellung wird ein Querschnitt durch eine Konstruktion dargestellt. Eine Schnittdarstellung wird aus einer der anderen Ansichten des Zeichenblatts erstellt. Siehe "Übersicht", "Projizierte Ansicht" und "Detailansicht". oder DetailansichtEine der Ansichtsmöglichkeiten für Zeichenblätter. In der Detailansicht wird eine vergrößerte Ansicht eines bestimmten Bereichs dargestellt, um einen Ausschnitt detaillierter betrachten zu können. Die Detailansicht kann aus einer der anderen Ansichten des Zeichenblatts erstellt werden. Siehe "Übersicht", "Projizierte Ansicht" und "Schnittdarstellung".) in einem Zeichenblatt aus einer vorhandenen Ansicht im Zeichenblatt erstellt wird, wird die Sichtbarkeit der Objekte in die neue Ansicht kopiert.



Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Struktur" eines Zeichenblattes mit der rechten Maustaste auf einen Basisknoten klicken und Basisteil öffnen auswählen.

In einem Zeichenblatt, das aus einem Konstruktionsdokument ausschließlich mit Komponenten geöffnet wurde, mit der rechten Maustaste auf den Komponentenbasisknoten klicken und diese Option zum Anzeigen des Konstruktionsdokuments der gesamten BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" auswählen. In einem Zeichenblatt ohne Ansichten mit der rechten Maustaste auf den Basisknoten "Zeichenblätter" klicken und diese Option auswählen, um das Konstruktionsdokument der Baugruppe anzuzeigen.
