Tutorial für die Verwendung von Gruppen und Bemaßungen in ANSYS

Dieses Tutorial zeigt, wie GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert. in SpaceClaim erstellt werden, um Änderungen in ANSYS Workbench zu bestimmen.

Schritt 1: Dokument öffnen

1. Auf den folgenden Link klicken und die Datei auf dem Computer speichern: keychain.scdoc.

2. Das DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-Markup-Folien enthalten kann. in SpaceClaim öffnen.

   Die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. sieht wie folgt aus:



Wenn Sie die Online-Version der Hilfe verwenden, wird das Modell als ZIP-Datei heruntergeladen. Sie müssen es auf der Festplatte speichern und die Dateierweiterung von ".zip" in ".scdoc" ändern.

Tutorial für die Verwendung von Gruppen und Bemaßungen in ANSYS: Schritt 2

Die Registerkarte "Gruppen" befindet sich im selben Menü wie der StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich., auf der linken Seite im SpaceClaim-Fenster. Siehe Arbeiten mit Gruppen für weitere Informationen über Gruppen und den FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. Gruppen.

Gruppen können führende BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". und benannte Auswahlen enthalten. In ANSYS Workbench können beide Gruppentypen verwendet werden.

Eine Gruppe benannter Auswahlen ermöglicht eine schnelle Auswahl einer Gruppe von Flächen oder Kanten in SpaceClaim oder ANSYS Workbench.

Benannte Ausnahmen erstellen

1. Die zwei zylindrischen Bohrungen an der rechten Seite des Modells auswählen:



2. Im Fensterbereich "Gruppen" auf Gruppe erstellen klicken oder Strg+G drücken.

   Gruppe1 wird im Fensterbereich "Gruppen" unter "Benannte Auswahlen" angezeigt.

   Benannte Auswahlen werden an ANSYS gesendet, und die Flächen können für Stützen oder Lasten verwendet werden.

3. Mehrere Oberflächen auf dem grünen VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. auswählen:



4. Auf Gruppe erstellen klicken.

   Gruppe2 wird im Fensterbereich unter "Benannte Auswahlen" angezeigt.

5. Mit der rechten Maustaste auf die Gruppen klicken und Gruppe1 in Bohrungen und Gruppe2 in Stützen umbenennen:







   Diese Namen erleichtern die Identifizierung der Gruppen beim Arbeiten mit der Konstruktion in ANSYS.

Tutorial für die Verwendung von Gruppen und Bemaßungen in ANSYS: Schritt 3

Gruppen führender Bemaßungen können in ANSYS verwendet werden, um die Konstruktion zu ändern, ohne zu SpaceClaim zurückzukehren und die Änderungen nach ANSYS zu übertragen.

Führende Bemaßungen erstellen

1. RundungGerundete Ecke am Schnittpunkt von zwei Linien oder Kanten. Als Rundung werden äußere Ecken bezeichnet; Innere Ecken werden als Verrundung bezeichnet. Rundungen und Verrundungen werden beide als Rundungen bezeichnet. Siehe "Verrundung", "Rundung mit konstantem Radius", "Rundung mit variablem Radius". an der linken Seite des Modells auswählen:







2. Im Fensterbereich "Gruppen" auf Gruppe erstellen klicken.

   Eine führende BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden. wurde anstelle einer benannten Auswahl erstellt. Diese führende Bemaßung kann verwendet werden, um den Radius der Rundung zu ändern. Das liegt daran, dass die ausgewählte FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". eine Rundung ist, die über eine Bemaßungseigenschaft verfügt, die über den Fensterbereich "Eigenschaft" gesteuert werden kann.

3. Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. klicken.

4. Bohrung an der rechten Seite des Modells auswählen:





   HinweisBeschriftung, die auf einer Konstruktion, einem Zeichenblatt oder einer 3D-Markup-Folie platziert wird. Hinweise enthalten Text oder Symbole, die eingefügt werden und über eine Führungslinie mit der Geometrie verbunden werden können.: Auf dem Bildschirm befindet sich eine Bemaßung. Wenn eine Bemaßung angezeigt und eine Gruppe erstellt wird, wird üblicherweise eine führende Bemaßung erstellt.

5. Auf Gruppe erstellen klicken.

   Eine Gruppe wird im Ordner "Führende Bemaßungen" im Fensterbereich "Gruppen" erstellt.

6. Obere Fläche des blauen Teils auswählen:







7. Auf Gruppe erstellen klicken.

   Diesmal wurde eine benannte Auswahl erstellt. Der Grund dafür ist, dass für die ausgewählte Fläche bei aktivem Werkzeug "Ziehen" keine Bemaßung angezeigt wird und es keine Bemaßung gibt, die mit der Gruppe gespeichert werden kann.

8. Die im vorherigen Schritt erstellte Gruppe löschen, da diese nicht mehr benötigt wird.

9. Erneut die obere Fläche des blauen Teils auswählen und dann auf das Linealsymbol in der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". oder im Fensterbereich "Optionen" klicken:







10. Gegenüberliegendes Ende des Modells auswählen, um eine Linealbemaßung zu erstellen, die die Gesamtlänge der Konstruktion steuert:







11. Auf Gruppe erstellen klicken.

    Eine Gruppe wird unter "Führende Bemaßungen" erstellt.

12. Gruppen umbenennen, damit deren Verwendungszwecke in ANSYS einfacher zu erkennen sind:





Tutorial für die Verwendung von Gruppen und Bemaßungen in ANSYS: Schritt 4

Nun die Konstruktion an ANSYS senden und mit den Gruppen arbeiten.

ANSYS Workbench starten

1. Auf der Registerkarte "ANSYS" auf ANSYS Workbench klicken.

2. Dialogfeld für die Standardgeometrieoptionen in ANSYS öffnen. Entsprechende Anleitungen befinden sich unter Konfigurieren von SpaceClaim und ANSYS 11 sowie Konfigurieren von SpaceClaim und ANSYS 12 und 12.1.

   Die Standardgeometrieoptionen steuern, wie die benannten Auswahlen und Parameter an ANSYS übertragen werden. Sie befinden sich in ANSYS Version 11 und 12 an unterschiedlichen Positionen.

3. NS- und DS-Präfixe müssen gelöscht werden, damit alle Parameter und benannten Auswahlen an ANSYS gesendet werden.

4. "Benannte Auswahlen" im Strukturbaum der Workbench erweitern, um die von SpaceClaim gesendete Gruppe benannter Auswahlen anzuzeigen.





   Die in der benannten Auswahl gespeicherten Flächen werden rot hervorgehoben.



5. Im Strukturbaum auf Geometry (Form) klicken.

   Die Gruppe führender Bemaßungen werden als Eigenschaften an ANSYS Workbench gesendet. Diese Eigenschaften befinden sich unten links im ANSYS-Fenster, im Abschnitt für CAD-Parameter im BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. mit den Eigenschaften.

Tutorial für die Verwendung von Gruppen und Bemaßungen in ANSYS: Schritt 5

Wenn die Werte einer führenden Bemaßung geändert werden, können die Änderungen zurück an SpaceClaim gesendet werden.

Führende Bemaßung ändern

1. Werte der folgenden CAD-Parameter ändern:

   • Rundung von 1 in 2

   • Bohrungsradius von 1,4 in 1

   • Länge von 35 in 38

   • In ANSYS 11 die Werte direkt im Bereich mit den Eigenschaften ändern.

   • In ANSYS 12 auf jeden zu bestimmenden Parameter klicken. Der Buchstabe P sollte neben den einzelnen Parametern angezeigt werden. Zurück zu Workbench wechseln und die Parameterwerte mithilfe der in einer neuen Zelle angezeigten Parametergruppe bearbeiten.

2. Änderungen durch Klicken auf Update: Use Simulation Parameter Values (Aktualisieren: Simulationsparameterwerte verwenden) zurück an SpaceClaim senden.

   Auf diese Weise wird das Modell in ANSYS und in SpaceClaim geändert.



   Vorher:	Nachher:

   Außerdem ist zu beachten, dass beim Klicken auf die Gruppen im Fensterbereich "Gruppen" die in ANSYS angegebenen Bemaßungen angezeigt werden.

Tutorial für die Verwendung von Gruppen und Bemaßungen in ANSYS: Schritt 6

Änderungen in ANSYS können auch mithilfe von Beschriftungsbemaßungen bestimmt werden.

Bestimmen von Änderungen durch Beschriftungsbemaßungen

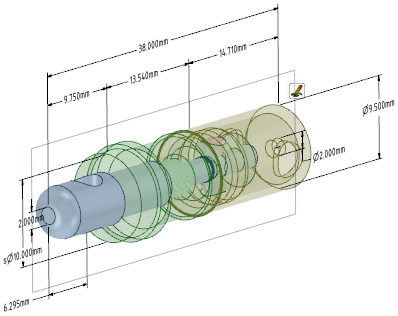

1. In SpaceClaim auf die Box neben der BeschriftungsebeneEbene, auf der Konstruktionen, Zeichenblättern und 3D-Markups Beschriftungen hinzugefügt werden können. Mit dem Werkzeug "Hinweis erstellen" wird eine Beschriftungsebene ausgewählt und Text auf dieser Ebene eingegeben. klicken, damit diese sichtbar wird.



2. Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. klicken.

3. Inner_tube_pushed_in_position im Strukturbaum auswählen.

4. Auf die rote AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". des Verschiebe-Werkzeugs klicken:



   Bevor die Bemaßungen zum Bestimmen von Änderungen verwendet werden können, muss eine Achse auf dem Verschiebe-Werkzeug ausgewählt werden. Durch Klicken auf einen Griff erkennt das Werkzeug "Verschieben", in welche Richtung die Änderung erfolgt. Die Funken werden erst nach der Auswahl einer Achse angezeigt.

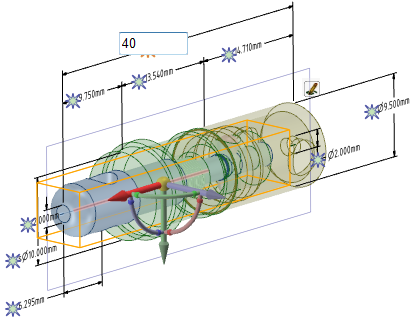

5. Auf den Funken neben der 38-mm-Bemaßung klicken und diese in 40 ändern:



6. Im Fensterbereich "Gruppen" auf Gruppe erstellen klicken.

   Eine neue führende Bemaßung wird aus der Beschriftungsbemaßung und dem Werkzeug "Verschieben" erstellt. Das Ändern dieser führenden Bemaßungen ist wie das Verwenden des Werkzeugs "Verschieben" zum Ändern der Bemaßung.

7. Zurück zu ANSYS wechseln und auf Update: Use Geometry Parameter Value (Aktualisieren: Geometrieparameterwert verwenden) klicken.

   Das Modell wird aktualisiert und der neue Parameter wird übertragen. Jetzt kann die Länge des Modells durch Ändern der Position des Teils oder durch StreckenEine Fläche zusammen mit ihren Kanten ziehen. Die Kanten werden zur Begrenzung der gestreckten Fläche verlängert. Dabei entsteht ein neuer, durch die Kanten definierter Bereich. des Modells geändert werden.

Tutorial für die Verwendung von Gruppen und Bemaßungen in ANSYS: Zusammenfassung

In diesem Tutorial wurde Folgendes behandelt:

• Parameter und benannte Auswahlen können an ANSYS übertragen werden, indem sie im Fensterbereich "Gruppen" erstellt werden.
• Führende Bemaßungen werden erstellt, wenn sich eine Bemaßung auf dem Bildschirm oder im Eigenschaftenbereich befindet.
• Parameter können in ANSYS bearbeitet werden, wodurch sich die Form in ANSYS und ebenso die Form in SpaceClaim ändert.
