Projizieren auf Volumenkörper

Mit dem Werkzeug  "Projizieren" können Kanten in einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". eines Volumenkörpers erzeugt werden, indem die Kanten eines anderen Volumenkörpers, einer anderen OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche"., einer anderen Skizze oder eines Hinweistextes verlängert werden.

Beim Projizieren auf eine Fläche erzeugt das Werkzeug eine neue Oberfläche, die die projizierten Kanten enthält (soweit möglich).

Kanten einer Fläche, Oberfläche, Skizze oder eines Hinweistextes auf einen Volumenkörper projizieren

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." im Menü "SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen." auf "Projizieren" klicken.

2. Die Kanten, die Fläche, Oberfläche, Skizze oder den Hinweistext auswählen, deren Kanten projiziert werden sollen.

   Im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. ein ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. auswählen, auf das alle Kanten des Objekts projiziert werden sollen.

   Die Projektion erfolgt senkrecht zum ausgewählten Objekt auf die nächstgelegenen Volumenkörperflächen. Die nächstgelegenen Volumenkörperflächen werden automatisch ermittelt.

3. (Optional) Auf die Werkzeughilfe Richtung auswählen klicken und eine Fläche oder Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. auswählen, um die Projektionsrichtung zu ändern.

4. (Optional) Auf die Werkzeughilfe Zielflächen auswählen klicken und die Flächen auswählen, auf die die Kante projiziert werden soll.

5. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" eine der folgenden Optionen auswählen:

   • Durch VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. projizieren: Die Kanten auf alle Flächen des gesamten Volumenkörpers projizieren, nicht nur auf die Flächen, die dem projizierten Objekt am nächsten liegen.

   • UmrisskanteKante, die rotiert wird, um ein 3D-Objekt zu verdecken, und als 2D-Linie dargestellt wird. projizieren: Projiziert den Umriss (die Silhouette) eines Teils. Die Richtung muss mit der Werkzeughilfe Richtung auswählen festgelegt werden.

   • Projizierte Kanten strecken: Die projizierten Kurven bis zu den Kanten der Flächen strecken, auf die sie projiziert werden.

   • Zielflächen erweitern: Die Zielflächen erweitern, wenn die projizierte Fläche größer als die Zielfläche ist. Siehe Beispiel unten.

   • ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. einhüllen: Projiziert ein ebenes Objekt, Text oder einen HinweisBeschriftung, die auf einer Konstruktion, einem Zeichenblatt oder einer 3D-Markup-Folie platziert wird. Hinweise enthalten Text oder Symbole, die eingefügt werden und über eine Führungslinie mit der Geometrie verbunden werden können. auf zylindrische oder mehrere ebene Flächen und hüllt die Flächen ein. Diese Option kann auch für kegelförmige Flächen und über tangentialen Flächengrenzen verwendet werden.

   Die Vorschau der Projektion wird violett angezeigt und je nach verwendeten Optionen und WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. aktualisiert.

6. Auf die Werkzeughilfe Abschließen klicken oder die Eingabetaste drücken, um die Kanten zu projizieren.

Punkte projizieren

Auch skizzierte 3D-Punkte können mit dem Werkzeug "Projizieren" auf Oberflächen projiziert werden. Die projizierten Punkte werden als Bezugspunkte erstellt, sodass sie fixiert werden können.

Im Beispiel unten wurden Punkte skizziert, um die Form einer Maustaste zu umreißen. Dann wurden die Punkte nach unten auf die obere Fläche der Maus projiziert. Der Arbeitsablauf ist gleich wie beim Projizieren von Flächen, Oberflächen, Kurven, Kanten und Hinweistexten.

Werkzeughilfen

Die folgenden Werkzeughilfen unterstützen diesen Vorgang:

	Mit der Werkzeughilfe Kurven auswählen können die zu projizierenden Kurven ausgewählt werden.
	Mit der Werkzeughilfe Richtung auswählen kann die Richtung ausgewählt werden, in die die Kurven projiziert werden. Wenn dieses Werkzeug nicht verwendet wird, werden die Kurven in beide Richtungen projiziert.
	Mit der Werkzeughilfe Zielflächen auswählen können die Flächen ausgewählt werden, auf die die Kurven projiziert werden.
	Mit der Werkzeughilfe Abschließen werden die Kanten projiziert.

Optionen

Im Fensterbereich "Optionen" sind die folgenden Optionen verfügbar:

Beispiele

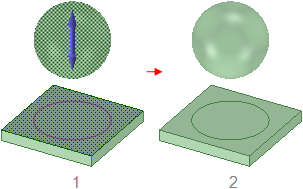

Eine Kugel auf eine ebene Fläche projizieren. Da eine Kugel keine Kanten hat, die projiziert werden könnten, muss im Fensterbereich "Optionen" die Option Umrisskanten projizieren ausgewählt werden.

Projizieren einer Kante, während die Option Zielflächen erweitern aktiviert ist. Die rechteckige Fläche wurde mit der Werkzeughilfe Zielflächen auswählen ausgewählt.

Einhüllen von zylindrischen Flächen mit einem ebenen Objekt und Text mit der Option Ziel einhüllen.
