Auswählen

In 3D können Ecken, Kanten, Ebenen, Achsen, Flächen, Oberflächen, Verrundungen, VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. und Komponenten ausgewählt werden. In 2D können Punkte und Linien ausgewählt werden. Es ist auch möglich, die Mittelpunkte von Kreisen und Ellipsen sowie die Halbierungspunkte von Linien und Kanten und die Innen- und Endpunkte von Freiformkurven auszuwählen.

Im Strukturbaum können Komponenten und andere Objekte ausgewählt werden. Zur Auswahl von Objekten aus demselben Teil, die dem gerade ausgewählten ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. ähneln oder mit ihm in Beziehung stehen, kann der FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. Auswahl verwendet werden.

Objekte, die nicht ausgewählt werden können, sind im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. abgeblendet.

Die Auswahlliste wird in der Statusleiste im unteren BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. des SpaceClaim-Fensters angezeigt. Die Beschriftungen in der Statusleiste zeigen sowohl die vorab ausgewählten als auch die ausgewählten Objekte an. Die Maus über die Statusleiste bewegen, um eine detaillierte Liste der ausgewählten Objekte einschließlich der primären und sekundären (mit der Alt-Taste ausgewählten) Objekte aufzurufen.

Auswahlmodi

Durch Klicken auf den Pfeil des Werkzeugs "Auswählen" können die folgenden optionalen Modi aufgerufen werden:

• Auswahlbox verwenden: Die Maustaste gedrückt halten und eine Box im Grafikfenster zeichnen. Wenn die Box von links nach rechts gezeichnet wird, werden alle von der Box umschlossenen Objekte ausgewählt. Wenn die Box von rechts nach links gezeichnet wird, werden alle die Box berührenden Objekte ausgewählt.

• Mit Lasso: Die Maustaste gedrückt halten und eine Freiform im Grafikfenster zeichnen. Alle von der Form vollständig umschlossenen Objekte werden ausgewählt.

• Mit Polygon: Klicken und die Maus bewegen, um eine LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. zu zeichnen, dann erneut klicken, um die nächste Verbindungslinie zu zeichnen, sodass eine Polygonform um den Bereich entsteht, der ausgewählt werden soll.

• Mit Farbe: Die Maustaste während des Hervorhebens von benachbarten Flächen und Kanten gedrückt halten. Alle Kanten und Flächen, über die der Mauszeiger bewegt wird, werden ausgewählt. Die Maustaste loslassen, um die Auswahl abzuschließen.

• Begrenzung verwenden: Die Flächen oder Kanten auswählen, die eine Begrenzung definieren, auf die Werkzeughilfe Ausgangsfläche auswählen und dann auf ein Objekt innerhalb der Begrenzung klicken. Alle Objekte von diesem Ausgangsobjekt bis zur Begrenzung werden ausgewählt.

• Komponenten auswählen: In diesem Auswahlmodus wird, sobald der Mauszeiger über "Form" bewegt wird und über ein Objekt in einer KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" ist, diese Komponente vormarkiert. Dieser ModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden. wird für jedes Fenster einzeln festgelegt. Der Modus kann also bei einem Fenster aktiviert und bei einem anderen Fenster deaktiviert sein.

Die ausgewählten Objekte werden in allen Modi zur Vorschau der Auswahl hervorgehoben. Mit dem AuswahlfilterDropdown-Liste in der Statusleiste, mit der die Auswahl von Objekten eingeschränkt werden kann. Es werden nur die aktivierten Objekttypen ausgewählt, beispielsweise nur Flächen und Kanten. kann die Auswahl kontrolliert werden. Um alle verfügbaren FilterSiehe "Auswahlfilter" auszuwählen oder ihre Auswahl aufzuheben, das Kontrollkästchen Alle auswählen.

Wenn die Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." mit ausgewählten Blechmerkmalen geöffnet wurde, entspricht die Funktionsweise des Werkzeugs "Auswählen" der Blechbearbeitung. Mit der rechten Maustaste auf das Blechteil im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. klicken und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. "Blechbearbeitung unterbrechen" auswählen.

Auswählen

Die gebräuchlichsten Auswahlmethoden sind:

• Klicken, um ein Objekt auszuwählen.

• Mit Doppelklicken Konturzüge auswählen. (Erneut doppelklicken, um durch verschiedene Konturzüge zu wechseln.)

• Dreifach klicken, um einen Volumenkörper auszuwählen.

• ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. (oder im Menü "Auswählen" die Option Auswahlbox verwenden auswählen), um eine Auswahlbox zu erstellen.

• Strg+A drücken, um alle ähnlichen Objekte in demselben Volumenkörper- oder Oberflächenteil auszuwählen, z. B. Flächen, Kanten oder Punkte. Wenn z. B. beim Drücken von Strg+A eine Skizzenkurve ausgewählt ist, werden nur Skizzenkurven ausgewählt.

• Die Strg-Taste gedrückt halten und Elemente auswählen, um sie aus der Auswahl zu entfernen oder dieser hinzuzufügen. Bei Strg mit Auswahlbox wird die Auswahl umgekehrt. Bei Umschalttaste mit Auswahlbox werden der Auswahl Elemente hinzugefügt.

• Die Alt-Taste gedrückt halten und Elemente auswählen, um eine sekundäre Auswahlgruppe zu erstellen.

Beispiele

Einmal klicken, um eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". auszuwählen:
Doppelklicken, um Ketten von ähnlichen, miteinander verbundenen Flächen (Flächenzüge) auszuwählen und zu durchlaufen:
Dreifachklicken, um einen Volumenkörper auszuwählen:
Einmal klicken, um eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. auszuwählen:
Doppelklicken, um Ketten von Kanten (Konturzüge) auszuwählen und zu durchlaufen:

Detaillierte Anweisungen

1. Im Menü "Bearbeiten" das Werkzeug "Auswählen" auswählen.

2. Den Mauszeiger auf die Ecken, Kanten und Flächen auf dem Arbeitsplatz bewegen, um die auswählbaren Elemente in der Konstruktion anzuzeigen.

   Wenn sich am Ort des Mauszeigers mehrere Objekte befinden, können diese mit dem Mausrad oder den Pfeiltasten einzeln in der Vorschau angezeigt werden.

   Klicken, um eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke), Kante oder Fläche in 3D auszuwählen; klicken, um eine Linie oder einen PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. in 2D auszuwählen.



   Auszuwählendes ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung.:	Aktion:
   Alle Kanten einer Fläche oder eines geschlossenen Konturzugs	Auf eine Kante oder Linie doppelklicken. Erneut doppelklicken, um den nächsten KonturzugAlle Kanten um eine Fläche; eine fortlaufende Abfolge von Kanten, die miteinander zu einem geschlossenen Konturzug verbunden sind. Durch Doppelklicken auf eine Kante im Konturzug wird der gesamte Konturzug ausgewählt. auszuwählen. Gegebenenfalls wiederholen. Es ist auch möglich, mit der rechten Maustaste auf die Kante oder Linie zu klicken und eine der Optionen für Konturzüge aus dem Menü "Auswählen" zu wählen. Beim wiederholten Doppelklicken auf Außenkanten von Oberflächen durchläuft die Auswahl einen offenen Konturzug, eine TangentenketteSiehe "Kantenkette". und einen Flächenzug und durchläuft diese Liste anschließend erneut.
   Alle Tangentenflächen	Auf eine Fläche doppelklicken. (Tangentenflächen entstehen durch Rundungen oder wenn auf einer Fläche Kanten gezogen werden).
   Benachbarte Kanten oder Flächen	Auf eine Fläche oder Kante klicken, dann die Umschalttaste drücken und auf eine andere Fläche oder Kante klicken, um alle Flächen oder Kanten zwischen den beiden zuerst ausgewählten Elementen auszuwählen.
   Die Seiten (nicht Deckel und Boden) eines Volumenkörpers	Auf den Volumenkörper dreifach klicken und die Strg-Taste drücken und auf Deckel und Boden klicken, um sie aus der Auswahl zu entfernen.
   Einen Volumenkörper oder Oberflächenkörper	Auf den Volumenkörper dreifach klicken oder mit der rechten Maustaste auf den Volumenkörper klicken und Auswählen > KörperEin Volumenkörper oder eine Oberfläche. auswählen.
   Gesamte Skizze	Auf die Skizze dreifachklicken.
   Eine Komponente	Mit der rechten Maustaste auf die Komponente klicken und Auswählen > Komponente auswählen. Diese Option ist nur verfügbar, nachdem innerhalb einer aktiven Komponente mit der rechten Maustaste auf ein Objekt geklickt wurde.
   Alle Objekte vom Typ des ausgewählten Objekts	Objekt auswählen und Strg+A drücken.
   Alle Objekte in der aktiven Komponente (außer Layout2D-Zeichenmodus, der insbesondere hilfreich ist, wenn kein unmittelbarer Bedarf besteht, 3D-Objekte aus den Linien im Layout zu generieren. Wenn Layoutlinien in 3D gezogen werden, verhalten diese sich nicht auf die gleiche Weise wie skizzierte Linien. Ein Layout ist mit einer Bleistiftzeichnung auf einem Entwurf vergleichbar. Wenn das Layout zum Erstellen von Formen genutzt werden soll, müssen die Layoutlinien auf eine Skizze projiziert werden. Das Projizieren einer Layoutlinie auf eine Skizze entspricht dem Ausziehen der Linie. 2D-AutoCAD-DXF- oder -DWG-Dateien können als Layout importiert werden.-Oberflächen)	Im Menü "Auswählen" auf Alles auswählen klicken oder mit der rechten Maustaste klicken und im Kontextmenü auf Auswählen > Alles auswählen klicken. Welche Arten von Objekten ausgewählt werden, hängt davon ab, ob der Skizzier-, SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen.- oder 3D-Modus aktiv ist.
   Layout-Oberflächen	Auf das Objekt im Strukturbaum klicken.
   Alles, was sich in einer Auswahlbox befindet	Siehe Auswählen mit einer Auswahlbox.
   Eine Lightweight-Komponente	Im Fensterbereich "Optionen" das Kontrollkästchen Lightweight-KomponentenSiehe "Lightweight-Baugruppe" aktivieren. Mit der rechten Maustaste klicken und Auswählen > Komponente auswählen.
   Das Gegenteil der aktuellen Auswahl (in der aktiven Komponente)	Mit der rechten Maustaste auf ein ausgewähltes Objekt klicken und Auswählen > Umgekehrte AuswahlDas Gegenteil der aktuellen Auswahl in der aktiven Komponente. Beispiel: Durch Auswählen der oberen Fläche eines Zylinders, Klicken mit der rechten Maustaste und Auswählen von "Auswählen > Umgekehrte Auswahl" wird der gesamte Zylinder mit Ausnahme der oberen Fläche ausgewählt. auswählen.
   Eine Protrusion	Mit der rechten Maustaste auf die Protrusion klicken und Auswählen > Protrusion auswählen.
   Eine Vertiefung	Mit der rechten Maustaste auf die Vertiefung klicken und Auswählen > Vertiefung auswählen.
   Ein Element eines Musters	Mit der rechten Maustaste auf ein Element eines Musters klicken und Auswählen > Musterelement auswählen.
   Alle Elemente eines Musters	Mit der rechten Maustaste auf ein Element eines Musters klicken und Auswählen > Alle Musterelemente auswählen.
   Alles, was sich teilweise in einer Auswahlbox befindet	Klicken und von rechts unten nach links oben ziehen, um eine Auswahlbox zu erstellen.
   Das Gegenteil der aktuellen Auswahlbox	Die Strg-Taste gedrückt halten und eine Auswahl mit Auswahlbox vornehmen, um den ausgewählten Zustand der Objekte innerhalb der Auswahl umzuschalten.
   Objekte, die sich hinter anderen Objekten befinden ("Auswahl durch Mausrad")	Die Strg-Taste gedrückt halten und das Mausrad drehen.



   Wenn ein Objekt Teil einer Gruppenauswahl war, um eine Aktion durchzuführen, werden die anderen Bestandteile dieser Gruppe hervorgehoben, wenn dieses Objekt ausgewählt wird. Erneut klicken, um die gesamte hervorgehobene Gruppe auszuwählen.

   Beim Auswählen innerhalb einer Ansicht auf einem Zeichenblatt können nur die Objekte ausgewählt werden, die sich auf der Querschnittsebene oder innerhalb der Begrenzung einer DetailansichtEine der Ansichtsmöglichkeiten für Zeichenblätter. In der Detailansicht wird eine vergrößerte Ansicht eines bestimmten Bereichs dargestellt, um einen Ausschnitt detaillierter betrachten zu können. Die Detailansicht kann aus einer der anderen Ansichten des Zeichenblatts erstellt werden. Siehe "Übersicht", "Projizierte Ansicht" und "Schnittdarstellung". befinden. Bei der Auswahl mit Auswahlboxen im SkizziermodusModus zum Zeichnen in zwei Dimensionen mithilfe der Skizzierwerkzeuge im Skizzierraster. Eine Skizze ist eine Ansammlung von Linien und anderen 2D-Objekten in einem Skizzierraster. Beim Skizzieren entstehen Bereiche, die in 3D gezogen werden können. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Bereiche, die durch sich schneidende Linien gebildet werden, zu Volumenkörpern, und Linien werden zu Kanten. werden nur Skizzierlinien ausgewählt. Bei der Auswahl mit Auswahlboxen im Schneiden-ModusSiehe "Schneiden" werden nur Schnittlinien ausgewählt.

   (Optional) Die Strg-Taste drücken und klicken oder die Umschalttaste drücken und klicken, um einer ausgewählten Gruppe einzelne Elemente hinzuzufügen oder einzelne Elemente aus der Gruppe zu entfernen.

   Die Strg-Taste drücken und klicken, um ein Element zu einer Auswahlgruppe hinzuzufügen oder daraus zu entfernen. Die Umschalttaste drücken und klicken, um alles zwischen dem ersten Klicken und dem Klicken mit gedrückter Umschalttaste zur Auswahl hinzuzufügen. Es ist möglich, Komponenten sowohl auf dem Arbeitsplatz als auch im Strukturbaum hinzuzufügen und zu entfernen. Es kann auch bei gedrückter Strg-Taste gezogen werden, um die Elemente innerhalb der Auswahlbox der Auswahl hinzuzufügen.

   (Optional) Die Alt-Taste drücken und klicken, um eine weitere Auswahlgruppe zu erstellen.

   Die Alt-Taste gedrückt halten, während die anderen Auswahlmethoden (Doppelklick, Dreifachklick, Strg-Taste, Umschalttaste) verwendet werden, um die zweite Auswahlgruppe zu erstellen. Alternative Auswahlen werden blau angezeigt. Sie werden zur Steuerung der Aktionen der Werkzeuge "Ziehen" und "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." verwendet.

Netzauswahl

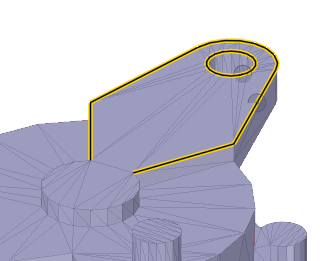

Umschalttaste drücken und auf interne scharfe Kanten (> 60°) doppelklicken, die eine Isolinie bilden. (Diese Kanten müssen im Verlauf der Linie ungefähr kontinuierlich tangential zueinander sein.)

Die Auswahl stellt den besten gefundenen Linienzug dar und nicht notwendigerweise einen vollständigen Zug. Wie unten im Bild dargestellt, stoppt die Auswahl beim Zylinder, da angrenzende Kanten nicht innerhalb der Toleranz (<10°) liegen, in der sie als TangenteLinie, die eine Kurve (Bogen oder Kreis) an nur einem Punkt berührt, ohne diese zu überkreuzen, und die am Berührungspunkt senkrecht auf dem Radius steht. Eine Linie kann tangential zu einer Kurve und ein Bogen tangential zu einer Linie oder Kurve gezeichnet werden. angesehen werden.

Strg- und Umschalttaste drücken und auf scharfe Kanten doppelklicken, um mehrere Netzkanten-Isolinien auszuwählen.

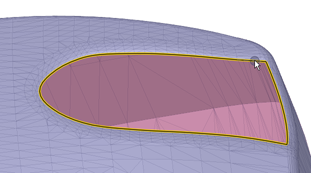

Auf Netzbegrenzungskanten doppelklicken, um die Begrenzungskanten hervorzuheben und auszuwählen.

Auswahl aufheben

Auf einen beliebigen Leerraum im Grafikfenster klicken oder im Menü "Auswählen" die Option Auswahl aufheben auswählen.

Die Auswahl zurücksetzen

In der Statusleiste auf Auswahl zurücksetzen klicken, um zur vorherigen Auswahl zurückzukehren.

Dieses Werkzeug ist insbesondere dann nützlich, wenn eine Auswahl versehentlich gelöscht wurde oder wenn ein falsches Objekt hinzugefügt wurde und zur vorherigen Auswahl zurückgekehrt werden soll. Dieses Werkzeug befindet sich wie unten abgebildet auf der Statusleiste neben dem Auswahlfilter.

Auswahl durch Drehen des Mausrads

• Lagegleiche Objekte: Objekte werden häufig an derselben Stelle in 2D angezeigt, beispielsweise eine Ecke und der Endpunkt einer Linie, die sich am selben Punkt im Raum befinden. Bei der Auswahl durch DrehenVerschieben auf einem Pfad um eine Achse. Mit dem Werkzeug "Ziehen" können Flächen, Kanten oder eine Spirale um eine Achse gedreht werden. Diese Achse kann eine gerade Linie, eine Achse oder eine Kante sein. Siehe "Subtrahierendes Drehen". des Mausrads überprüfen, dass das korrekte Objekt ausgewählt wurde. Die Maus dabei nicht bewegen.

• Gemeinsame Kante von zwei Oberflächen oder Volumenkörpern: Beim Bewegen des Mauszeigers über eine Kante wird die Fläche schattiert, die von der Aktion, die für die Kante ausgewählt wird, betroffen ist. Durch Drehen des Mausrads kann zwischen den beiden Flächen gewechselt werden.

• Ecke zwischen zwei Kanten: Beim Bewegen des Mauszeigers über eine Ecke wird die Kante schattiert, die von der Aktion, die für die Ecke ausgewählt wird, betroffen ist. Durch Drehen des Mausrads kann zwischen den beiden Kanten gewechselt werden.

• Fläche eines Volumenkörpers, wenn nur die Kante angezeigt wird (beispielsweise in einer Zeichenblattansicht): Die Fläche lässt sich durch Drehen des Mausrads auswählen. Wenn die Fläche hervorgehoben ist, wird die Kante als etwas dickere Linie dargestellt.

• Konturzüge: Wenn Konturzüge mit Mausrad auswählen in den erweiterten SpaceClaim-Optionen ausgewählt ist, wird die Auswahl durch Durchlaufen der Konturzügen mit dem Mausrad hervorgehoben. Der hervorgehobene Konturzug wird durch Klicken mit der Maus ausgewählt.





Die Funktion der nach oben und unten weisenden Pfeiltasten entspricht der des Mausrads. Den Mauszeiger über das auszuwählende Element führen und die nach oben oder unten weisende Pfeiltaste drücken, um die möglichen Auswahlen zu durchlaufen. Dies ist hilfreich bei Arbeit mit einem Laptop oder bei Verwendung einer Maus ohne Mausrad.

Werkzeughilfen

Im Werkzeug "Auswählen" ist die folgende Werkzeughilfe verfügbar:

Optionen

Die folgenden Optionen sind für Skizzen verfügbar:
