Tutorial für gemeinsame Topologie

ANSYS verwendet eine gemeinsame Topologie, wenn KörperEin Volumenkörper oder eine Oberfläche. in Mehrkörperteile gruppiert werden und die VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. und Oberflächen sich berühren oder schneiden. Eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" in SpaceClaim wird zu einem Mehrkörperteil in ANSYS.

Weitere Informationen finden sich unter Gemeinsame Topologie in ANSYS.

Schritt 1: Dokument öffnen

1. Auf den folgenden Link klicken und die Datei auf dem Computer speichern: Top_Level_Assy.scdoc.

2. Das DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-Markup-Folien enthalten kann. in SpaceClaim öffnen.

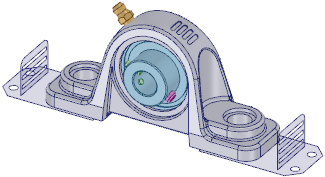

   Die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. sieht wie folgt aus:







   Wenn Sie die Online-Version der Hilfe verwenden, wird das Modell als ZIP-Datei heruntergeladen. Sie müssen es auf der Festplatte speichern und die Dateierweiterung von ".zip" in ".scdoc" ändern.

Tutorial für gemeinsame Topologie: Schritt 2

Im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. sollten sechs Volumenkörper und zwei Komponenten angezeigt werden:

Volumenkörper unter derselben Komponente werden als Mehrkörperteil an ANSYS gesendet, wenn die Eigenschaft "Gemeinsame Topologie" auf "True" (Wahr) gesetzt ist. In diesem Fall befinden sich die Volumenkörper auf oberster EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. und die zwei Mittelflächen befinden sich ebenfalls in ihren eigenen Komponenten. Siehe Gemeinsame Topologie in ANSYS für detaillierte Informationen darüber, wie sich die gemeinsame Topologie über die Struktur der Konstruktionen, die an ANSYS 13.0 über ANSYS 15.0 gesendet wurden, verteilt.

Nur sichtbare Objekte werden an ANSYS gesendet, ausgeblendete Objekte werden nicht gesendet.

Komponenten ausblenden und einblenden

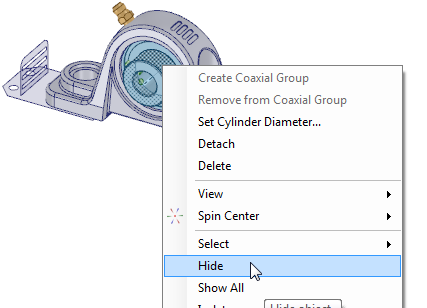

1. Mit der rechten Maustaste auf den blauen Volumenkörper klicken und Ausblenden auswählen:







   Wie zu erkennen, werden die kleinen Teile, die die Komponente mit dem blauen Teil teilen, nicht eingedrückt. Kanten müssen nicht von einem Körper zu einem anderen eingedrückt werden, um ein Mehrkörperteil zu erhalten. Dieses wird automatisch erstellt, wenn sich die Volumenkörper in derselben Komponente befinden.







2. Zweimal auf das Feld neben Top_Level_Assy klicken, um alle Objekte im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. auszublenden und dann wieder einzublenden.

   Alle Objekte sollten jetzt angezeigt werden.

3. Auf der Registerkarte ANSYS auf ANSYS Workbench klicken, um Workbench zu starten und die Konstruktion zu senden.

Tutorial für gemeinsame Topologie: Schritt 3

Netz erzeugen, um zu sehen, wie ANSYS Workbench Mehrkörperteile verarbeitet.

Netz erzeugen

1. Zu ANSYS Workbench wechseln.

2. Die Konstruktion im Strukturbaum erweitern.

   Alle Volumenkörper befinden sich in derselben Komponente. Daher werden sie als Mehrkörperteil erkannt und verwenden die gemeinsame Topologie.

3. Mit der rechten Maustaste auf Mesh (Netz) klicken und Generate Mesh (Netz erstellen) auswählen.

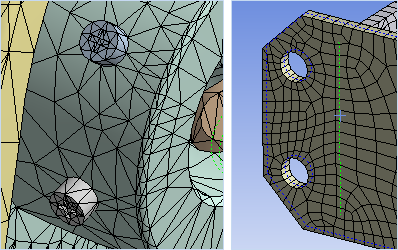

4. Die Volumenkörper sollten nun vernetzt sein. Die Einzelheiten des Netzes können jetzt eingehend betrachtet werden, ebenso die Umgebung der einzelnen Komponenten.





Tutorial für gemeinsame Topologie: Schritt 4

Im Folgenden wird das Netz genauer analysiert.

Körper ausblenden und das Netz betrachten

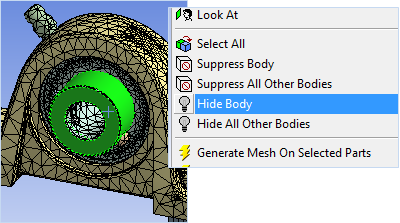

1. Mittleren Volumenkörper auswählen und mit der rechten Maustaste klicken, um den Körper auszublenden.

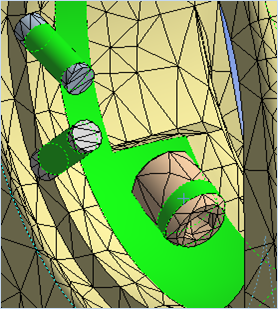

2. HinweisBeschriftung, die auf einer Konstruktion, einem Zeichenblatt oder einer 3D-Markup-Folie platziert wird. Hinweise enthalten Text oder Symbole, die eingefügt werden und über eine Führungslinie mit der Geometrie verbunden werden können.: Das Netz wurde um die Volumenkörper geformt, die vorher dort waren.







   Außerdem wurde die oberste FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". in Regionen aufgeteilt, um die gemeinsame Topologie zu verwenden. Dazu ist in SpaceClaim kein Eindrücken der Ecken erforderlich. Überlappende Teile erzeugen ebenfalls gemeinsame Topologie.

Tutorial für gemeinsame Topologie: Schritt 5

Für ANSYS 11.0 gibt es zwei Methoden, um Mehrkörperteile zu vermeiden:

• Volumenkörper oder OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". in eigener Komponente platzieren.
• Eigenschaft "Shared Topology" (Gemeinsame Topologie) für die Komponente festlegen.

Für ANSYS 12.0 und 12.1 muss sichergestellt werden, dass für die Komponente auf höchster Ebene die Eigenschaft "Shared Topology" (Gemeinsame Topologie) auf "False" (Falsch) festgelegt ist. Anschließend die Eigenschaft für die einzelnen Komponenten nach Bedarf ändern. Die Eigenschaft wird für alles unterhalb einer Komponente übernommen wird, inklusive der Unterkomponenten.

In dieser Übung werden die Volumenkörper in Unterkomponenten platziert, und die Eigenschaft "Shared Topology" (Gemeinsame Topologie) wird festgelegt, da diese Methode für alle unterstützten Versionen von ANSYS funktioniert.

Mehrkörperteile in ANSYS Workbench vermeiden

1. Zurück zu SpaceClaim wechseln.

2. Mit der rechten Maustaste auf den blauen Volumenkörper klicken, der in Schritt 2 ausgeblendet wurde, und In neue Komponente verschieben auswählen.







3. Komponente den Namen Lager geben.

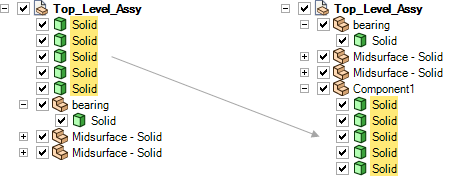

4. Verbleibende Volumenkörper in einer Komponente platzieren:

   1. Volumenkörper im Strukturbaum auswählen.

   2. Mit der rechten Maustaste klicken und In neue Komponente verschieben wählen.







5. Component1 auswählen und die Eigenschaft Shared Topology (Gemeinsame Topologie) in "True" (Wahr) ändern.

6. Zurück zu Workbench wechseln und Modell im Strukturbaum auswählen.

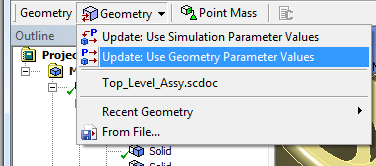

7. Auf Update: Use Geometry Parameter Values (Aktualisieren: Geometrieparameterwerte verwenden) klicken.







   Auf diese Weise wird die Form in Workbench von SpaceClaim aktualisiert, sodass die Änderung übermittelt wird.



8. Hinweis: Die Lagerkomponente befindet sich jetzt im Strukturbaum in Workbench.

9. Mit der rechten Maustaste auf Mesh (Netz) klicken und Generate Mesh (Netz erstellen) auswählen.

Tutorial für gemeinsame Topologie: Schritt 6

Im Folgenden wird das Netz und dessen Erstellung für Mehrkörperteile genauer betrachtet.

Netz untersuchen

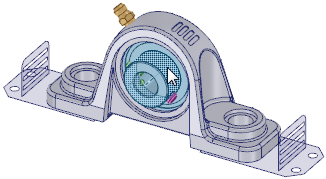

1. Lager ausblenden. Die kleinen Komponenten sind nun nicht mehr aufgeteilt.







2. Stecker oben auf der Struktur ausblenden, um zu sehen, dass die Volumenkörper, die sich weiterhin unter derselben Komponente befinden, weiterhin dieselbe Topologie verwenden. Dies schließt die Mittelflächen mit ein.







   Hinweis: Um ein Mehrkörperteil zu erstellen, müssen sich die Volumenkörper in derselben Komponente befinden, und die Eigenschaft "Shared Topology" (Gemeinsame Topologie) für die Komponente muss auf "True" (Wahr) festgelegt sein.

Tutorial für gemeinsame Topologie: Zusammenfassung

In diesem Tutorial wurde Folgendes behandelt:

• Gemeinsame Topologie wird automatisch von SpaceClaim an ANSYS weitergegeben – es müssen keine Optionen festgelegt werden. Die Eigenschaft "Shared Topology" (Gemeinsame Topologie) kann jedoch für Komponenten geändert werden.

• In ANSYS 11.0 gilt die Eigenschaft "Shared Topology" (Gemeinsame Topologie) für eine Komponente nur für die Komponente und nicht für die Unterkomponenten.

• In ANSYS 12.0 und 12.1 gilt die Eigenschaft "Shared Topology" (Gemeinsame Topologie) für die Komponente und die Unterkomponenten, wenn sie auf "True" (Wahr) festgelegt ist. In diesem Fall wird die Eigenschaft "Shared Topology" (Gemeinsame Topologie) niedrigerer Komponenten in der Struktur ignoriert, sodass diese nicht zum Erstellen von Teilungsausnahmen verwendet werden können.

• Nur sichtbare Objekte werden an ANSYS gesendet, ausgeblendete Objekte werden nicht gesendet.

• Volumenkörper oder Oberflächen in derselben Komponente werden als ein Mehrkörperteil behandelt und verwenden gemeinsame Topologie.

• Um gemeinsame Topologie zu vermeiden, Volumenkörper in ihre eigenen Komponenten platzieren oder die gemeinsame Topologie für eine Komponente auf "False" (Falsch) setzen.
