Biegen von Blechwänden

Das Werkzeug "Biegen" funktioniert ähnlich wie das Werkzeug "AufspaltenMit dem Werkzeug "Kombinieren" können Volumenkörper und Oberflächen aufgespalten werden. Ein Volumenkörper oder eine Oberfläche wird als Schnittwerkzeug ausgewählt, um das Ziel zu schneiden. Siehe "Schnittobjekt"." und wird verwendet, um Biegungen in einem flachen oder abgewickelten Blechteil zu erstellen. Die Biegung kann entlang einer Skizzenkurve auf der Blechfläche, senkrecht zu einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder zwischen zwei Punkten erfolgen.

Es können mehrere Biegelinien entlang einer OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". platziert werden. In Arbeit befindliche Biegungen, die noch nicht gebogen (umgedreht) wurden, bleiben deaktiviert, wenn eine oder mehrere zusätzliche Biegelinien entlang der Blechoberfläche platziert werden.

Entlang einer Linie biegen

1. Auf der Registerkarte "Blech" im Menü "Erstellen" auf das Werkzeug  Biegen klicken.

   Die Option Biegung erstellen im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Biegeoptionen" ist aktiviert.

2. (Optional) Folgende Werte im Fensterbereich "Biegeoptionen" ändern:

   • Biegewinkel: Der Winkel der Biegung.

     Wenn eine Kante ausgewählt wird, um einen Biegewinkel zu erstellen, werden Änderungen an der Option "Biegewinkel" unmittelbar in die Ziehgriffe der Kante übernommen.

   • Biegeradius: Der Innenradius der Biegung.

     • Wenn Biegetabelle auf ein Teil angewendet wird, wird Biegeradius in Werkzeugradius geändert, und verfügbare Radiuswerte aus der Tabelle können mithilfe einer Dropdown-Liste eingegeben werden.

   • Breite des Stempels: Die Breite des Stempels. Mit dieser Option wird zu einer Dropdown-Liste mit verfügbaren Breitewerten umgeschaltet, wenn eine Biegetabelle auf das Teil angewendet wird.

   • Biegezonenbreite: Wert, der zum Berechnen der abgewickelten Länge der Biegung verwendet wird.

   • VerkürzungswertHinzugefügte Menge an Material, um durch das Biegen von Blech hervorgerufene Änderungen auszugleichen. Die Zugabe ist erforderlich, um die beim Biegen von Blech auftretenden Längenänderungen auszugleichen.: Wert, der zum Berechnen der abgewickelten Länge der Biegung verwendet wird.

3. Auf ein Skizzenelement auf der Blechfläche klicken. Die Biegung erfolgt unabhängig von der Länge des Skizzenelements über die gesamte Länge der FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"..







4. Auf die Werkzeughilfe Abschließen klicken, um die Biegung zu erstellen.

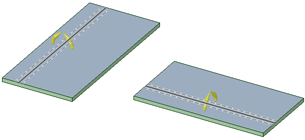

Mehrere Komponenten gleichzeitig biegen

1. Dieselben Schritte befolgen, die zur Erstellung einer einzelnen Biegung verwendet werden.

2. Kurven in mehreren Komponenten auswählen. Die Kurven können zu einer KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" gehören, aber auf einer Fläche einer anderen Komponente liegen. Zum Beispiel gehört KurveIn 3D eine beliebige Linie im Raum. 1 zur Komponente 1, aber ist auf der Fläche von Komponente 2 skizziert.







3. Auf die Werkzeughilfe Abschließen klicken, um die Biegung zu erstellen.

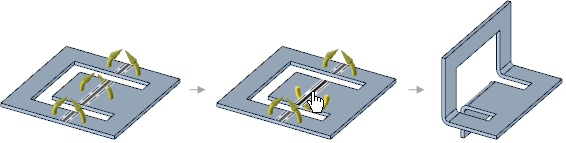

Biegerichtung umkehren

Auf die Biegelinie klicken, um zwischen einer Biegung aufwärts und abwärts zu wechseln.

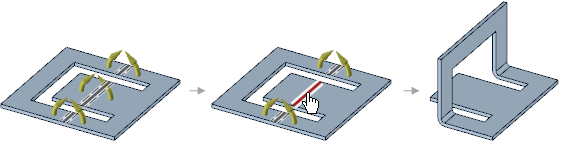

Biegesegmente entfernen

Wenn auf ein Biegesegment geklickt wird, bis sich die Farbe der Biegelinie in Rot ändert, wird das Segment aus der Biegung entfernt.

Die gestrichelten Linien an beiden Seiten der Biegelinie zeigen den BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. des Verkürzungswerts basierend auf dem standardmäßig festgelegten Radius oder dem durch den Benutzer im Optionsbereich geänderten Radius an.

Bei Bedarf kann mit der rechten Maustaste auf eine leere Stelle im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. geklickt werden, während eine Werkzeughilfe aktiv ist, um die Biegelinie zu löschen und die Werkzeughilfe Schneidenden PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. auswählen zu aktivieren.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

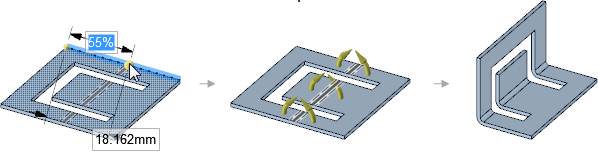

Schneidenden Punkt auswählen: Auf einen Punkt auf einer Kante klicken, um eine Biegung zu erstellen, die rechtwinklig zu der Kante an dem Punkt ausgerichtet ist. Die Tab-Taste drücken, um einen Wert für den Prozentsatz oder den Abstand von der Biegung zum Endpunkt entlang der Kante einzugeben.
Zwei schneidende Punkte auswählen: Auf einen Punkt auf einer Kante und einen Punkt auf einer anderen Kante klicken, um eine Biegung zwischen den Punkten zu erstellen. Die Verlängerung der LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. zur zweiten Kante wird in einer Vorschau angezeigt, bevor darauf geklickt wird. Die Tab-Taste drücken, um einen Wert für den Prozentsatz oder den Abstand von der Biegung zum Endpunkt entlang der Kante einzugeben.

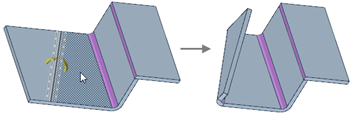

AnkerpunktSiehe "Anker" auswählen: Die Fläche auswählen, die beim Biegen des Körpers fixiert bleiben soll:
Kurven auswählen: Kurven zum Einhüllen von Biegungen auswählen.

Biegeschritte hinzufügen

1. Eine Biegung auswählen.
2. Den Wert für Biegeschritte im Abschnitt "Blech" des Fensterbereichs "Eigenschaften" ändern.

Das Hinzufügen von Biegeschritten führt zu einer gestuften Biegung. Hierbei wird der Bediener bzw. die Maschine angewiesen, einen großen Radius durch einzelne Schläge und nicht durch gleichmäßiges Rollen zu erzeugen. Die Biegung wird mit einem spitzen Werkzeug erstellt. Dadurch entstehen dicht nebeneinanderliegende harte Biegekanten, die zusammen eine große Biegung bilden.

Zum Anzeigen der Eigenschaften für die Biegeschritte und die Biegebemaßung in einem abgewickelten Blechteil die Sichtbarkeit in den Layern "Biegungen" und "Biegebemaßungen" im Fensterbereich Layer oder im Menü "Stil" auf der Registerkarte "Anzeige" aktivieren.



Absetzkante erstellen



1. Auf der Registerkarte "Blech" im Menü "Erstellen" auf das Werkzeug  Biegen klicken.
2. Im Fensterbereich "Biegeoptionen" die Option  Absetzkante erstellen auswählen.
3. (Optional) Folgende Werte im Fensterbereich "Biegeoptionen" ändern:
   • Biegewinkel: der Winkel für beide Biegungen der Absetzkante
   • Biegeradius: der innere Radius für beide Biegungen der Absetzkante
   • Höhe der Absetzkante: die Abmessung zwischen dem oberen Rand des Blechs beim Eintritt in die untere Biegung und dem oberen Rand des Blechs beim Austritt aus der oberen Biegung.

   • Biegezonenbreite: Wert, der zum Berechnen der abgewickelten Länge der Absetzkante verwendet wird.

   • Verkürzungswert: Wert, der zum Berechnen der abgewickelten Länge der Absetzkante verwendet wird.

4. Mit der Werkzeughilfe Schneidenden Punkt auswählen oder Zwei schneidende Punkte auswählen die untere Biegung der Absetzkante erstellen.
5. Zur Auswahl der zweiten Biegung für die Absetzkante klicken. Diese wird beim Bewegen des Mauszeigers über die Blechoberfläche als Vorschau angezeigt wird, wie nachfolgend dargestellt.





   Bei Bedarf kann auf eine leere Stelle im Grafikfenster geklickt werden, um die Auswahl aufzuheben und die Werkzeughilfe Schneidenden Punkt auswählen zu aktivieren.



6. Mit der Werkzeughilfe Ankerpunkt auswählen die Fläche auswählen, die fixiert bleiben soll, wenn der Rest des Körpers zum Erstellen der Absetzkante gebogen wird.

7. Auf die Werkzeughilfe Abschließen klicken, um die Absetzkante zu erstellen.

   Die Wandungen zwischen Absetzkanten können verschoben werden.

Absetzkante aus bestehenden Biegungen erstellen





1. Zwei Biegungen auswählen, zwischen denen eine Fläche liegt.
2. Mit der rechten Maustaste klicken und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. Absetzkante aus Biegungen erstellen auswählen.

   Die Fläche zwischen den beiden Biegungen wird der Absetzkante hinzugefügt. Die Hervorhebungsfarbe ändert sich, um die Absetzkante zu kennzeichnen.

Absetzkante in unabhängige Biegungen zurücksetzen

Mit der rechten Maustaste auf die Absetzkante klicken und im Kontextmenü Absetzkante auflösen auswählen.

Die unabhängigen Biegungen bleiben weiterhin ausgewählt. Wenn die Biegungen wieder eine Absetzkante bilden sollen, mit der rechten Maustaste klicken und Absetzkante aus Biegungen erstellen auswählen.

Beispiele





Mit dem Werkzeug "Biegen" erstellte Absetzkanten.

Eine Sicke mit dem Werkzeug "Biegen" erstellen

1. Auf der Registerkarte "Blech" im Menü "Erstellen" auf das Werkzeug  Biegen klicken.
2. Im Fensterbereich "Biegeoptionen" die Option  Sicke erstellen auswählen.
3. (Optional) Folgende Werte im Fensterbereich "Biegeoptionen" ändern:
   • Sickenradius: Der Radius bzw. die Höhe der Sicke. Der Mindestsickenradius beträgt 0,25xT (Blechdicke).
   • Rundungsradius: Radius der RundungGerundete Ecke am Schnittpunkt von zwei Linien oder Kanten. Als Rundung werden äußere Ecken bezeichnet; Innere Ecken werden als Verrundung bezeichnet. Rundungen und Verrundungen werden beide als Rundungen bezeichnet. Siehe "Verrundung", "Rundung mit konstantem Radius", "Rundung mit variablem Radius". an der Basisfläche der Sicke, die die Oberfläche schneidet.
4. Auf eine Kurve auf der Blechfläche klicken oder eine Werkzeughilfe auswählen und basierend auf der verwendeten Werkzeughilfe Biegungspunkte auswählen.
5. Auf die Werkzeughilfe Biegen klicken, um die Sicke zu erstellen.

Eine Sicke kann auch mit dem Werkzeug Sicke erstellt werden.

Werkzeughilfen

Die folgenden Werkzeughilfen werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.
