Tabelle der Biegeverkürzung

Mit Biegeverkürzungstabellen werden Layouts für flache Muster berechnet. Die Tabellen beruhen auf der Biegeverkürzungsformel, mit der die Länge der abgewickelten LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. berechnet und ein bestimmter Biegewinkel erzeugt wird.

BD = 2 X OSSB - BA

Dabei gilt Folgendes:

• BD ist die BiegeverkürzungWert zur Berechnung der abgewickelten Länge von Blech. Die Biegeverkürzung entspricht zweimal dem Abstand von der äußeren Formlinie bis zum Anfang der Biegung (dem Abtrag) abzüglich des Verkürzungswerts..
• BA ist der VerkürzungswertHinzugefügte Menge an Material, um durch das Biegen von Blech hervorgerufene Änderungen auszugleichen. Die Zugabe ist erforderlich, um die beim Biegen von Blech auftretenden Längenänderungen auszugleichen., der der Bogenlänge der Biegung entlang der neutralen Faser entspricht. Bei der neutralen Faser handelt es sich um den Radius, bei dem das MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. von Druckbelastung (innen) zu Zugbelastung (außen) übergeht.
• OSSB ist der äußere Abtrag. Abhängig vom Biegewinkel verwendet SpaceClaim zwei verschiedene Definitionen von OSSB, die unten beschrieben werden.

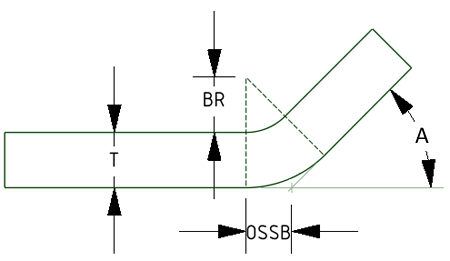

Bei Biegewinkeln unter 90 Grad wird der OSSB vom Anfang der Biegung bis zur äußeren Formlinie gemessen, die die Schnittlinie der planaren Flächen darstellt. Siehe Abbildung unten.



OSSB = Tan(A/2) X (BR + T) Daraus folgt: BD = 2 X Tan(A/2) X (BR + T) - BA   Dabei gilt Folgendes: BR = Biegeradius T = Stärke A = Winkel in rad, gemessen von der FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche".

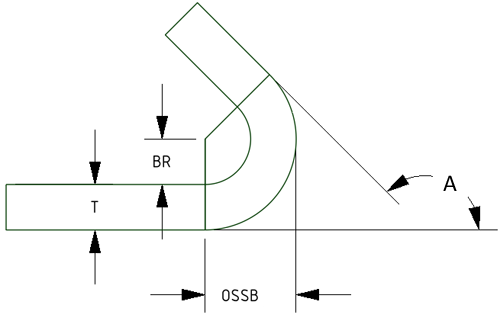

Bei Biegewinkeln größer oder gleich 90 Grad wird der OSSB vom Anfang der Biegung bis zu einer EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. gemessen, die tangential zur äußeren Biegefläche ist. Dies bedeutet, dass der OSSB-Wert gleich dem äußeren Radius der Biegung ist. Siehe Abbildung unten.



OSSB = BR + T Daraus folgt: BD = 2 X (BR + T) - BA   Dabei gilt Folgendes: BR = innerer Biegeradius T = Stärke A = Winkel in rad, gemessen von der Fläche

HINWEIS:

• Wenn einem Teil keine Biegetabelle zugewiesen ist, wird der Verkürzungswert anhand des Standard-K-Faktors aus den Blechoptionen berechnet.
• Wenn einem Teil eine Biegetabelle zugewiesen ist, kann die Biegezonenbreite der Tabelle entnommen werden, und in der Biegetabellendatei müssen Tabellen für alle möglichen Kombinationen aus Teilestärke und Breite des V-StempelsBlecheigenschaft; legt die Breite des Werkzeugs fest, das zum Biegen eingesetzt wird. enthalten sein.
• Wenn einige Biegungen im Teil V-Stempel verwenden und andere Biegungen im Teil nicht, muss in der zugewiesenen Biegetabellendatei eine Tabelle ohne den Eintrag für die Breite des V-Stempels definiert werden.
• Wenn im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. Werte für "Biegezonenbreite" oder "Biegeverkürzung" eingegeben werden, überschreiben sie die Werte, die aus der Biegetabelle abgerufen oder mithilfe des K-Faktors berechnet wurden.
• Die Biegeverkürzung kann auf einen negativen Wert festgelegt werden, um die entsprechende Biegezonenbreite korrekt zu repräsentieren.

Abgewickelte Längen mit einer Biegetabelle für Blech berechnen

1. Eine CSV-Tabelle in den SpaceClaim-Ordner Library/Bends oder in ein SpaceClaim-Verzeichnis für Hilfsdateien kopieren.

2. Die Biegetabelle für eine Blechkomponente festlegen, indem die KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. und dann die Biegetabelle in der Eigenschaft Biegetabelle ausgewählt werden.

Alle Werte werden dann aus der Biegetabelle entnommen, statt sie zu berechnen. Werte, die nicht aus der Biegetabelle entnommen werden können, können beim Abwickeln der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. zu einem Fehler führen. Die Zuweisung der Biegetabelle für Blech zu einer Komponente kann aufgehoben werden, indem in der Dropdown-Liste für die Eigenschaft Biegetabelle der leere Wert ausgewählt wird.

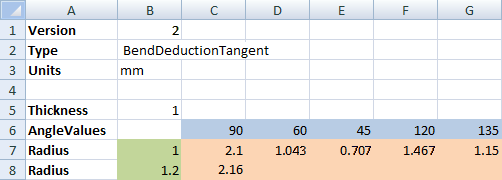

Bei der Tabelle unten handelt es sich um eine einfache Biegetabelle, wie sie in einem Tabellenkalkulationsprogramm angezeigt wird. Schlüsselwörter sind fett formatiert. Winkelwerte werden von der Fläche ausgehend gemessen.

Beim Abwickeln einer Blechkonstruktion wird der Wert in der ausgewählten Tabelle anhand der Stärke, des Innenradius der Biegung und des Winkels der Konstruktion bestimmt.

Nachdem eine Biegetabelle ausgewählt wurde, kann die Eigenschaft Breite des V-Stempels im Fensterbereich "Eigenschaften" bearbeitet werden. Mit "Breite des V-Stempels" wird die Breite des Werkzeugs festgelegt, das die Biegung erzeugt.

Datei mit durch Kommas getrennten Werten

Biegetabellen werden als bearbeitbare CSV-Dateien (Comma-Separated Value, durch Kommas getrennte Werte) gespeichert. Die unten veranschaulichte Datei enthält dieselben Daten wie die Tabelle oben, jedoch in der Darstellung, die durch das Speichern der Daten in einer Datei mit durch Kommas getrennten Werten erzeugt wird.

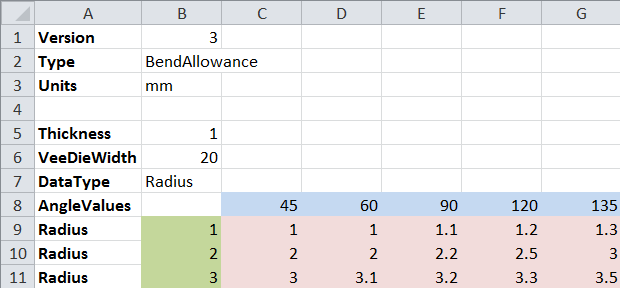

Tabellen unterstützen zwei Dateitypen. Oben ist ein Beispiel für den Standarddatentyp DataTypeCompensation angeführt. Die Tabelle unten ist ein Beispiel für die Einstellung des Datentyps auf DataTypeRadius.

In dieser Tabelle repräsentiert jede Kombination aus Thickness (Stärke) und VeeDieWidth (Breite des V-Stempels) eine Tabelle, die den Radius basierend auf dem Werkzeugradius und Winkel liefert. Im obigen Beispiel enthalten die grünen Zellen den Werkzeugradius, die blauen Zellen den Winkel und die rosafarbenen Zellen den Radius, der auf die Geometrie angewendet wird.

Die Radiustabelle wirkt sich nur auf die Erstellung von Biegungen aus. Nach der Erstellung einer Biegung wird der aus der Tabelle abgerufene Radiuswert unter den Biegungsdaten gespeichert. Sie können den Wert später ändern oder die Tabelle abtrennen, ohne dass sich dies auf die Biegung auswirkt.

Wenn eine Radiustabelle angewendet wurde, ändert sich die Erstellung der Biegung ein wenig. Der FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. Blechoptionen enthält die Dropdown-Liste Breite des Stempels. Das Textfeld für den Biegeradius ändert sich in "Werkzeugradius" und die Eingaben erfolgen über eine Dropdown-Liste, wenn die folgenden Bedingungen erfüllt werden.

• Eine oder mehrere Kanten eines Blechteils wurden ausgewählt
• Die ausgewählte Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. befindet sich in einem Teil, das auf eine Biegetabellendatei verweist
• Die Biegetabellendatei enthält eine Tabelle, die mit der Teilstärke und der ausgewählten Breite des V-Stempels übereinstimmt

Schlüsselwörter, Beschreibungen und Parameter für Biegetabellen

Schlüsselwort	Beschreibung	Parameter
Version,<Versionsnummer>	Gibt die Dateiformatversion an.	Die Versionsnummer des Dateiformats wird angegeben. Die aktuelle Version ist 3.00. Die Versionen 1.00 und 2.00 werden ebenfalls unterstützt.
Type,<Typname>	Der Typ der Daten in der Datei.	Eine einfache Zeichenfolge, die den Typ der Daten in den Tabellen darstellt. Welche Werte unterstützt werden, hängt von der Dateiformatversion ab. Version 1.0 Biegezonenbreite BendDeduction: Der äußere Abtrag wird bei allen Biegewinkeln von der äußeren Formlinie der Biegung gemessen. Version 2.0 Biegezonenbreite BendDeductionOml: Der äußere Abtrag wird bei allen Biegewinkeln von der äußeren Formlinie der Biegung gemessen. BendDeductionTangent: Der äußere Abtrag ist abhängig vom Biegewinkel: Biegewinkel < 90 Grad: Der äußere Abtrag wird von der äußeren Formlinie der Biegung gemessen. Biegewinkel >= 90 Grad: Der äußere Abtrag wird von der Tangentialebene zur Biegung gemessen. Version 3.0 Biegezonenbreite BendDeductionOml: Der äußere Abtrag wird bei allen Biegewinkeln von der äußeren Formlinie der Biegung gemessen. BendDeductionTangent: Der äußere Abtrag ist abhängig vom Biegewinkel: Biegewinke < 90 Grad: Der äußere Abtrag wird von der äußeren Formlinie der Biegung gemessen. Biegewinkel >= 90 Grad: Der äußere Abtrag wird von der Tangentialebene zur Biegung gemessen.
Units,<Einheitentyp>	Für numerische Werte, deren Einheiten nicht explizit angegeben werden, werden die Standardeinheiten verwendet.	Muss in, mm oder cm sein.
Thickness,<Wert>	Steht am Anfang einer Biegetabellendefinition.	Ein einzelner Parameter, der die Stärke angibt, für die die Biegeverkürzungen in der Tabelle definiert sind.
VeeDieWidth,<Wert>	Optional. Spezifiziert einen optionalen Werkzeugparameter, sodass mehrere GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert. von Biegeverkürzungswerten für eine angegebene Stärke zulässig sind. Muss nach dem Schlüsselwort "Thickness" angegeben werden.	Ein einzelner Parameter, der die Breite des Werkzeugs angibt.
DataType, <Datentypname>	Optional. Spezifiziert, ob Biegeradien manuell definiert werden müssen oder aus einer Biegetabelle erhalten werden. Bei Eingaben im Werkzeug "Biegen" wird auf Dropdown-Listen von Werten umgeschaltet, die in der Tabelle enthalten sind.	In Version 3.0. werden zwei Typen unterstützt. DataTypeCompensation: Der Standardtyp, der als einziger in den Versionen 1.0 und 2.0 verfügbar war. Ermöglicht die manuelle Eingabe von Radiuswerten. DataTypeRadius: Neu in Version 3.0. Beschränkt Biegeradien und VeeDieWidth-Werte auf die in der Tabelle enthaltenen Werte.
AngleValues,,<Wert>,…	Definiert die Spalten der Biegeverkürzungstabelle. Die zusätzliche leere Zelle erleichtert die Tabellenausrichtung. Die in der Tabelle festgelegten Werte werden den vorherigen Schlüsselwörtern "Thickness" und "VeeDieWidth" zugeordnet.	Eine Liste von Winkeln in Grad.
Radius,<Radius>, <Verkürzungswert>,…	Definiert den Inhalt der Biegeverkürzungstabelle. Einzelne Verkürzungswerte können ausgelassen werden. Die Gesamtzahl der angegebenen Verkürzungswerte darf nicht die Anzahl der für das Schlüsselwort "AngleValues" weiter oben angegebenen Werte überschreiten.	Der erste Parameter (Radius) gibt den Innenradius der Biegung für die Tabellenzeile an. Alle folgenden Parameter geben die Verkürzungswerte für jede Kombination von Winkel und Radius an.
K-FaktorParameter für Biegungen in einem Blechteil, mit dem der Biegeradius berechnet wird. Der K-Faktor ist ein Prozentsatz der Blechstärke und hängt von verschiedenen Faktoren ab, z. B. dem Material und dem Typ des Biegevorgangs. Gibt die Tiefe der neutralen Achse an, eine Linie im Blech, deren Länge sich nicht ändert, wenn das Blech gebogen wird. Auf die Innenseite der Biegung wird Druck, auf die Außenseite wird Zug ausgeübt. Die neutrale Achse liegt zwischen dem Mittelpunkt des Materials (K-Faktor=0,50) und einem Punkt, der sich näher an der Innenseite der Biegung (K-Faktor=0,25) befindet. Fallback <True/False>	Legt fest, was geschieht, wenn ein ungültiger VeeDieWidth-Wert erkannt wird.	True: K-Faktor wird verwendet. False: Die Biegung schlägt fehl. Dies ist der Standard.
