Eckenfreistiche

Eckenfreistiche werden automatisch beim Erstellen einer Blechkonstruktion oder Umwandeln einer Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. in Blech erstellt.

Der Typ des Eckenfreistichs wird durch das Werkzeug  "Eckenfreistich" im Menü "Ändern" auf der Registerkarte "Blech" bestimmt. Der Standardtyp ist "Quadratisch", kann aber nach Bedarf geändert werden. Das Symbol im Werkzeug "Eckenfreistich" ändert sich und zeigt den Typ des Eckenfreistichs an. Diese Einstellung wird bis zum Schließen von SpaceClaim gespeichert.

Im Abschnitt "Blech" des Fensterbereichs "Eigenschaften" kann ein Eckenfreistich ausgewählt werden und seine Eigenschaften können angezeigt werden.

Möglicherweise muss ein Eckenfreistich auf einem Blechteil erstellt werden, z. B. wenn ein ausgehöhltes Teil importiert wird, das keine Freistiche aufweist, oder wenn eine wasserdichte EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) in eine reguläre Ecke umgewandelt werden soll. Eckenfreistiche werden automatisch hinzugefügt, wenn eine scharfe Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. in einen anderen Nahttyp geändert oder eine Wand an einer Ecke aufgespalten wird.

Eckenfreistich hinzufügen

1. Eine Option im Werkzeug Eckenfreistich im Menü "Ändern" auf der Registerkarte "Blech" auswählen.

2. Einen oder mehrere Punkte auswählen, an denen ein Eckenfreistich hinzugefügt werden soll.

Typ eines Eckenfreistichs ändern

1. Durch Klicken auf eine beliebige FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". im Eckenfreistich einen oder mehrere Eckenfreistiche auswählen.
2. Eine Option im Werkzeug Eckenfreistich im Menü "Erstellen" auf der Registerkarte "Blech" auswählen:



   Eckenfreistichtyp	Symbol	Anwendung
   Standard		Beliebige Ecke
   Gefüllt		Beliebige Ecke
   Geglättet		Ecken zwischen Biegungen oder Winkeln
   Quadratisch		Beliebige Ecke
   Kreisförmig		Beliebige Ecke
   Dreieckig		Beliebige Ecke
   Rechteckig		Beliebige Ecke
   Langloch		Beliebige Ecke
   Diagonal		Ecken zwischen Biegungen mit ungleichem Radius oder ungleichen Winkeln
   Laserkante		Beliebige Ecke
   Symmetrische Laserkante		Beliebige Ecke
   Keine		Beliebige Ecke



3. Es kann auch ein Eckenfreistichtyp aus der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". ausgewählt werden, oder es können die folgenden Werte im Abschnitt "Blech" des Fensterbereichs "Eigenschaften" geändert werden:

   • Freistichtyp: Den Eckenfreistichtyp auswählen.

   • Bezug: Entsprechend der gewünschten Position der Ecke "Ecke" oder "Mitte" auswählen.

   • Durchmesser, VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer Kurve zurückgelegt wird., Breite, Höhe: Die Werte für den gewählten Freistichtyp eingeben.



     Eine Wandung kann rotiert werden. Um eine durchgängige Rotation zu erzielen und die korrekte Geometrie beizubehalten, können die Eckenfreistiche vor dem RotierenMit dem Werkzeug "Rotieren" kann die Konstruktion um 90° in der Bildschirmebene gedreht werden. Die Konstruktion kann im oder gegen den Uhrzeigersinn rotiert werden. Objekt: Mit dem Verschiebe-Werkzeug kann ein Objekt um eine Achse gedreht werden. einer Blechwandungsfläche in Standardeckenfreistiche umgewandelt werden (die absichtlich etwas überdimensioniert sind). Nach Beenden der Rotation werden die ursprünglichen Typen der Eckenfreistiche automatisch wiederhergestellt.

Einige Beispiele für Eckenfreistichtypen

Einen Eckenfreistichtyp in Symmetrische Laserkante ändern.
Die Option Geglättet im Werkzeug "Eckenfreistich" für Biegungen mit ungleichem Radius auswählen.
Die Option Geglättet für eine nicht rechtwinklige Ecke auswählen.



Die folgenden Beispiele zeigen die Auswirkung der Eckenfreistich-Eigenschaft "Bezug" in einem abgewickelten Blechteil.



Eckenfreistichtyp:Kreisförmig Bezug: Ecke
Eckenfreistichtyp:Kreisförmig Bezug: Mitte
Eckenfreistichtyp:Quadratisch Bezug: Ecke
Eckenfreistichtyp:Kreisförmig Bezug: Mitte

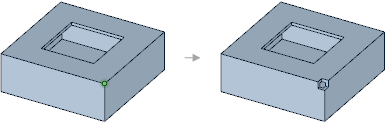

Eckenfreistich, der einem ausgehöhlten Teil hinzugefügt wurde, das in Blech umgewandelt wurde.





Einen Eckenfreistich einem ausgehöhlten Teil hinzufügen, das zuvor in Blech umgewandelt wurde. Bevor dieses Teil abgewickelt werden kann, muss es über Nähte und aufgespaltene Flächen verfügen.



Einen Eckenfreistichtyp auf den Standardtyp zurücksetzen

1. Einen oder mehrere Eckenfreistiche auswählen.

   Eine gefüllte Ecke kann durch Auswahl der Ecke, an der sich der Eckenfreistich befinden würde, ausgewählt werden.

2. Die Option Standard im Werkzeug "Eckenfreistich" auswählen.

   Es kann auch der Wert für Freistichtyp im Abschnitt "Blech" des Fensterbereichs "Eigenschaften" geändert werden.



Geglätteten Eckenfreistich zwischen gleichen Biegungen erstellen

1. Bei gedrückter Strg-Taste klicken, um gleiche Biegungen auszuwählen, die an einen Eckenfreistich angrenzen.

2. Die Option Geglättet im Werkzeug "Eckenfreistich" auswählen.

Eckenfreistich entfernen

Entfernen und Form beibehalten

1. Einen oder mehrere Eckenfreistiche auswählen.

2.  Keine im Werkzeug "Eckenfreistich" im Menü "Ändern" auf der Registerkarte "Blech" oder in der Mini-Toolbar auswählen.

   Das Eckenfreistich-ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. wird entfernt. Die Form bleibt bestehen.

Durch Füllen entfernen

1. Einen oder mehrere Eckenfreistiche auswählen.

2. Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt). klicken.

Wenn ein Eckenfreistich gefüllt wird, wird er mit einem Radius gefüllt, der zum inneren Radius der Biegung passt, und es wird ein Eckenobjekt erstellt.
