Identifizieren von Blech

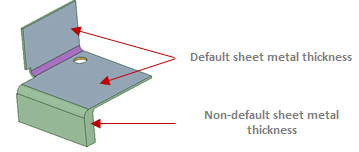

Beim Umwandeln eines Körpers in Blech mit dem Werkzeug Umwandeln oder bei der Arbeit mit einem bereits bestehenden Blechkörper werden nur die Blechflächen, die die standardmäßige Blechstärke aufweisen, blau dargestellt. Blech, das von der Standardstärke abweicht, wie in der Abbildung unten dargestellt, wird nicht blau angezeigt:

Nachdem eine Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. in Blech umgewandelt wurde, können mit dem Werkzeug "Identifizieren" im Menü "Importieren" auf der Registerkarte "Blech" Blechmerkmale wie Formen, Umschläge, Absetzkanten, Sicken, Ecken und Eckversteifungen identifiziert werden.

Zum Bestimmen von Blechmerkmalen kann auch Auswählen > Auswahlbox verwenden verwendet werden. Mit einer Auswahlbox werden die vorderen und hinteren Flächen der vorab identifizierten Blechmerkmale ausgewählt.

Einige Formen werden automatisch erkannt, andere Formen müssen manuell zugewiesen werden. Wenn die Form identifiziert ist, ändert sich die hervorgehobene Farbe, um das Blechobjekt anzuzeigen.

Objekte in einem umgewandelten Blechteil müssen identifiziert werden, bevor sie abgewickelt werden können.

Blechmerkmale identifizieren

1. Auf der Registerkarte "Blech" im Menü "Importieren" auf das Werkzeug  Identifizieren klicken.

2. Folgende Objekte nach Bedarf identifizieren, indem auf die entsprechende Werkzeughilfe geklickt wird. Danach auf "Abschließen" klicken.

   • Sicken: Die hervorgehobenen Sicken auswählen oder die als Sicke zu identifizierenden Flächen auswählen.

   • Formen: Die hervorgehobenen Formen auswählen oder die als Form zu identifizierenden Flächen auswählen.

   • Geformte Biegungen: Die hervorgehobenen geformten Biegungen auswählen oder die als geformte Biegung zu identifizierenden Flächen auswählen.

   • Eckversteifungen: Die hervorgehobenen Eckversteifungen auswählen oder die als Eckversteifung zu identifizierenden Flächen auswählen.

   • Umschläge: Die hervorgehobenen Umschläge auswählen oder die als Umschlag zu identifizierenden Flächen auswählen.

   • Absetzkanten: Die hervorgehobenen Absetzkanten auswählen oder die als Absetzkante zu identifizierenden Flächen auswählen.

   • Ecken: Die hervorgehobenen Ecken auswählen oder die als EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) zu identifizierenden Flächen auswählen.

   • Laschen: Die hervorgehobenen Laschen auswählen oder die als Lasche zu identifizierenden Flächen auswählen.

Hervorheben von Blechobjekten

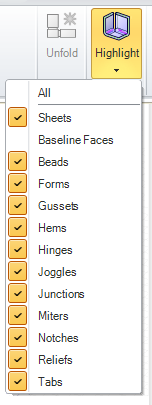

Alle oder einige der Optionen aus der Dropdown-Liste Hervorheben im Menü Anzeigen auf der Registerkarte "Blech" auswählen, wie unten in der Abbildung dargestellt:

Beispiele

Formen automatisch identifizieren.

Einen Umschlag automatisch identifizieren.

Zwei Biegungen zum Identifizieren einer Absetzkante auswählen.

Vordere und hintere Flächen zum Identifizieren einer Sicke auswählen.

Stärkekanten zum Identifizieren einer Ecke auswählen.

Eckversteifungen automatisch identifizieren.

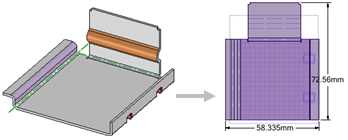

Nach dem Identifizieren der Merkmale eine Blechkonstruktion abwickeln.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.
