Skizzierrasterstile

Es kann eingestellt werden, ob das SkizzierrasterMuster aus Linien mit gleichmäßigem Abstand, das beim Skizzieren als Hilfsmittel dient. Das Skizzierraster erleichtert das Ausrichten und Zeichnen von Objekten. Die Einheiten und die Maschenweite des Rasters können eingestellt und die Darstellung der Volumenkörper im Skizzierraster kann ausgewählt werden. eingeblendet werden soll und wie die Formen vor und hinter dem RasterSiehe "Skizzierraster" in den einzelnen Grafikfenstern angezeigt werden sollen. Es kann beispielsweise ein Stil für das Untersuchen einer KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" und ein anderer Stil für das Erstellen neuer Formen in einer Komponente eingestellt werden. Über die SpaceClaim-Optionen kann für das Skizzierraster festgelegt werden, dass Schnittlinien und -flächen ausgeblendet werden sollen.

Skizzierraster ein- und ausblenden

Im Menü "Raster" auf der Registerkarte "Anzeige" das Kontrollkästchen Skizzierraster anzeigen aktivieren, wenn das Skizzierraster eingeblendet werden soll. Das Skizzierraster wird für alle Skizzierwerkzeuge angezeigt. Durch die Anzeige des Skizzierrasters kann an den RasterlinienSiehe "Flächenraster" gefangen werden. Zudem kann daran die Ausrichtung der Skizze in der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. erkannt werden.

Anzeige von Formen vor und hinter dem Raster festlegen

• Das Kontrollkästchen BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. hinter dem Raster als Hintergrund darstellen aktivieren, um die Formen hinter dem Skizzierraster transparenter darzustellen.

  Skizzenkurven außerhalb der aktuellen Skizzenebene werden blasser dargestellt; Layoutkurven sind davon jedoch nicht betroffen.

• Das Kontrollkästchen Bereich über dem Raster abschneiden aktivieren, um die Formen über dem Skizzierraster auszublenden.

Konstruktion mit einer Ebene schneiden

Mit der rechten Maustaste auf eine EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. klicken und Mit Ebene schneiden auswählen. Zum Wiederherstellen der Konstruktionsansicht mit der rechten Maustaste auf die Ebene klicken und erneut Mit Ebene schneiden auswählen.

Ebenen, Achsen und Beschriftungen werden nicht beschnitten.

Beispiele

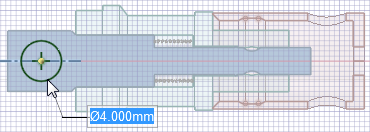

Wenn der Bereich unter dem Raster als Hintergrund dargestellt wird, können die Einzelheiten beim Skizzieren im Schneiden-ModusSiehe "Schneiden" leichter erkannt werden.

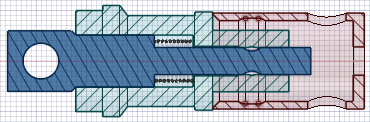

Untersuchen eines Bereichs, in dem die Formen über dem Raster ausgeblendet sind
