Mit Ebene schneiden

Mithilfe mehrerer Ebenen kann die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. einfach beschnitten werden, sodass nur die Geometrie auf einer Seite einer EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. oder auf der anderen angezeigt wird.

Für "Mit Ebene schneiden" stehen die Optionen BeschneidenAlle Formen in einer Konstruktion über bzw. unter dem Raster oder einer ausgewählten Ebene ausblenden., Richtung umkehren und Verbund zur Verfügung. Ebenen, Achsen und Beschriftungen werden nicht beschnitten. Die Abbildung unten veranschaulicht die Anzeige von Ebenen in verschiedenen Beschnittzuständen im Strukturbaum.

In der Standardeinstellung wird beim Erstellen einer Ebene im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. ein schwarz umrandetes Symbol für eine sichtbare Ebene angezeigt. Die zu beschneidende sichtbare Ebene kann entweder im Strukturbaum oder im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. ausgewählt werden. Anschließend zur Anzeige des Kontextmenüs von "Mit Ebene schneiden" mit der rechten Maustaste auf eine beliebige Stelle im Strukturbaum oder Grafikfenster klicken.

Es können bis zu 10 Ebenen ausgewählt werden, um ein beschnittenes Volumen festzulegen. Zum Beschneiden ausgewählte Ebenen werden mit roter Begrenzung im Grafikfenster angezeigt.

Bei der Entwicklung eines Modells kann auch mit Mit Volumen schneiden gearbeitet werden, um ein kugelförmiges Schnittvolumen um ein ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. zu erstellen, sodass ein bestimmter BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird., ein bestimmtes ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. oder ein bestimmter Abschnitt der Konstruktion selektiv isoliert werden kann.

Konstruktion mit einer oder mehreren Ebenen schneiden

1. Eine Ebene auswählen oder bei gedrückter Strg-Taste mehrere Ebenen auswählen.

2. Mit der rechten Maustaste klicken und mit dem Mauszeiger auf "Mit Ebene schneiden" zeigen, um das gesamte KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. anzuzeigen.

3. Beschneiden auswählen.

Die beschnittenen Ebenen werden mit roter UmrandungSiehe "Hinweis" angezeigt. Die Symbole im Strukturbaum werden aktualisiert. Solange die Ebenen ausgewählt sind, können die Werte im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. bearbeitet werden.

Zum Wiederherstellen der Konstruktionsansicht mit der rechten Maustaste auf die Ebene klicken und erneut "Beschneiden" auswählen.

In der Standardeinstellung werden beim ersten Festlegen eines Beschnitts zusätzlich ausgewählte Ebenen automatisch durch eine "Und"-Operation kombiniert. Auf diese Weise kann das Innere von zwei parallelen Ebenen oder das Innere von 3 Paaren paralleler Ebenen isoliert werden (eine der am häufigsten verwendeten Einsatzmöglichkeiten dieser Funktion).

Betrachtungsrichtung der Schnittansicht mit einer oder mehreren Ebenen umkehren

1. Mit der rechten Maustaste auf eine Ebene klicken und mit dem Mauszeiger auf "Mit Ebene schneiden" zeigen, um das gesamte Menü anzuzeigen.

2. Richtung umkehren auswählen.

Die Geometrie der Konstruktion wird umgedreht, sodass die andere Seite der Ebene dargestellt wird. Um zur ursprünglichen AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. des Schnitts der Konstruktion zurückzukehren, mit der rechten Maustaste auf die Ebene klicken und erneut Richtung umkehren auswählen.

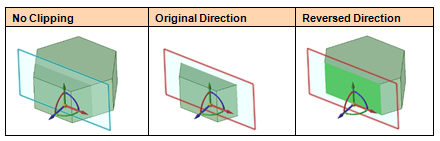

Um die Richtung der Ebene anzuzeigen, auf das Werkzeug "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." klicken. Der blaue Pfeil auf dem Werkzeug "Verschieben" zeigt die positive Richtung der Ebene an. Die umgekehrte Richtung ist die entgegengesetzte Richtung des blauen Pfeils des Werkzeugs "Verschieben", wie nachfolgend veranschaulicht:

Durch Auswählen mehrerer Ebenen zum Beschneiden werden diese einem "Oder"-Satz hinzugefügt. Bei einer Gruppe von Ebenen (2 oder mehr) kann auch mit der rechten Maustaste geklickt und anschließend aus dem Kontextmenü "Mit Ebene schneiden" die Option Verbund ausgewählt werden. Diese Option ist im Wesentlichen eine "Oder"-Operation, die eine Ebenengruppe definiert, die mit den anderen Ebenen verbunden werden soll. Nachdem eine Gruppe von Ebenen definiert und verbunden wurde, wird der Verbundsatz an den Anfang des logischen Satzes gesetzt, und die anderen Ebenen folgen mit ihren "Und"-Standardzuständen. Standardmäßig ist "Verbund" aktiviert, wenn mehr als eine Ebene zum Beschneiden ausgewählt wird.

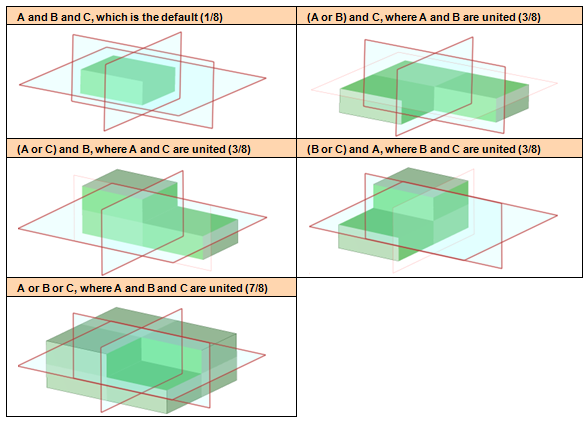

Es können beispielsweise 3 Ebenen ausgewählt und diese logischen Sätze abgerufen werden, wie in der folgenden Abbildungstabelle dargestellt:

• A und B und C, Standardeinstellung (zeigt 1/8 des Modells)
• (A oder B) und C, wobei A und B verbunden sind (zeigt 3/8 des Modells)
• (A oder C) und B, wobei A und C verbunden sind (zeigt andere 3/8 des Modells)
• (B oder C) und A, wobei B und C verbunden sind (zeigt andere 3/8 des Modells)
• A oder B oder C, wobei A und B und C verbunden sind (zeigt 7/8 des Modells)

Einen Verbund zwischen Ebenen erstellen

1. Die Strg-Taste gedrückt halten und mehrere Ebenen auswählen.

2. Mit der rechten Maustaste auf eine Ebene klicken und mit dem Mauszeiger auf "Mit Ebene schneiden" zeigen, um das gesamte Menü anzuzeigen.

3. Verbund auswählen.

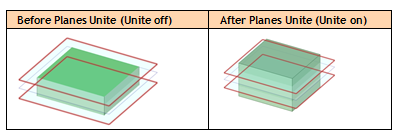

Die folgende Abbildung zeigt den Verbund von zwei Ebenen. Sätze von parallelen Ebenen behalten das MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. standardmäßig innen:

Wenn ein Modell mit beschnittenen Ebenen gespeichert wird und wenn mit dem Modell in verschiedenen Beschnittebenenzuständen in mehreren Grafikfensterebenen gearbeitet wird, wird der Beschnittzustand der einzelnen Ebenen des Modells pro Fenster mit dem Modell gespeichert. Wenn zwischen Fensterbereichen gewechselt wird, aktualisiert sich der Strukturbaum mit dem Beschnittzustand der einzelnen Ebenen im aktiven Fensterkontext.
