Den Griff in den Halter einpassen

1. Den kleinen Zylinder am Ende des Griffs messen.

   1. Durch Auswählen von Zoom-Out im Werkzeugmenü "Zoom" aus der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. herauszoomen.

   2. Auf der Registerkarte "Konstruktion" im Menü "Einfügen" auf  MessenWerkzeuge zum Anzeigen der Maßeigenschaften der Kanten, Flächen und Volumenkörper in der Konstruktion. klicken.

   3. Den kleinen Zylinder auswählen.







      Es werden Messwerte angezeigt, darunter der Kreisdurchmesser (0,375 Zoll).

      Auf andere Teile des Modells klicken, um deren BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". einzusehen.



2. Die Darstellung ändern und den Halter so verschieben, dass die Aktionen verfolgt werden können.

   1. Im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. mit der rechten Maustaste auf Halter klicken und in der Dropdown-Liste KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" aktivieren auswählen.

      Der Halter wird mit einem orangefarbenen Rahmen angezeigt.

   2. Den Halter so drehen, dass seine Rückseite sichtbar ist.

   3. Auf die Rückseite des Halters klicken und anschließend im Menü "ModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden." auf das Werkzeug SkizziermodusModus zum Zeichnen in zwei Dimensionen mithilfe der Skizzierwerkzeuge im Skizzierraster. Eine Skizze ist eine Ansammlung von Linien und anderen 2D-Objekten in einem Skizzierraster. Beim Skizzieren entstehen Bereiche, die in 3D gezogen werden können. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Bereiche, die durch sich schneidende Linien gebildet werden, zu Volumenkörpern, und Linien werden zu Kanten.  klicken. Auf der Rückseite des Halters wird das RasterSiehe "Skizzierraster" eingeblendet.

   4. Auf die Registerkarte "Anzeige" klicken.

   5. Im Menü "Raster" auf BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. über dem Raster abschneiden klicken. Der Griff wird vorübergehend ausgeblendet.

      Bereich hinter dem Raster als Hintergrund darstellen kann auch ausgewählt werden. Hierdurch wird der Halter in den Hintergrund gestellt, und die gezeichneten Skizzenprofile sind besser zu sehen.

   6. Zur Registerkarte "Konstruktion" zurückkehren und im Menü "Ausrichten" aus der Liste des Werkzeugs "Trimetrisch" die Option Hinten auswählen. Nun wird die Rückseite des Halters angezeigt.

3. Eine Bohrung in der Rückseite des Halters erstellen, durch die der Griff eingeführt werden kann.

   1. Im Menü Skizzieren auf HilfslinieMit einem Skizzierwerkzeug gezeichnete Form, die als Unterstützung beim Erstellen einer genauen Skizze dient. Hilfslinien können in 3D zu Achsen werden. Sie sind auch beim Erstellen von Spiegelungen hilfreich. klicken.

   2. Den Cursor auf die obere LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. auf der Rückseite bewegen. Der Cursor wird am Mittelpunkt der Linie gefangen.







   3. Klicken, um mit dem Zeichnen der Hilfslinie zu beginnen. Darauf achten, am oberen Rand der Rückseite und nicht am oberen Rand der FaseGeneigte Ecke zwischen zwei Kanten, die mit dem Werkzeug "Ziehen" erstellt wurden; Abwinklung mit gleichem Abtrag; Fase; Abfasung. zu klicken.

   4. Eine Hilfslinie zum unteren Rand der FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zeichnen.







      Die Linie wird am Mittelpunkt der unteren Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. gefangen. Esc drücken, um das Werkzeug zu verlassen.



   5. Im Menü "Skizzieren" auf das Werkzeug Kreis  klicken und die Maus über die Hilfslinie bewegen. (Keine Maustaste drücken.)

   6. Die Umschalttaste drücken und loslassen, um eine BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden. von einem anderen PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. zu erstellen. Anschließend die Maus langsam in die Richtung bewegen, in der der Kreis erstellt werden soll.

   7. Im Bemaßungsfeld den Wert für die Stelle eingeben, an der der Kreismittelpunkt platziert werden soll (0,742). Die Tab-Taste drücken, wenn zwischen den Bemaßungsfeldern gewechselt werden muss.

   8. Die Eingabetaste drücken. Der Cursor wird an den Mittelpunkt der Bohrung gesetzt.







   9. Die Maus langsam bewegen. Ein zweites Bemaßungsfeld wird angezeigt, in dem der Durchmesser des Kreises eingegeben wird (0,376). Die Eingabetaste drücken. Esc drücken, um das Werkzeug zu verlassen.







   10. Im Menü "Bearbeiten" auf das Werkzeug ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. klicken (es wird wieder die 3D-AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. angezeigt). Anschließend auf den Mittelpunkt des Kreises klicken, sodass sich die Richtungspfeile über dem Kreis befinden.

       Möglicherweise muss der Griff ausgeblendet werden, damit der Halter sichtbar ist. Das Kontrollkästchen neben der Komponente "TutorialKnob" deaktivieren, um sie auszublenden.

   11. Die Werkzeughilfe Bis zu auf der rechten Seite des Grafikfensters auswählen. Die Maus neben das Modell bewegen und das Mausrad drehen, um die verdeckte OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". auszuwählen. Wenn diese hervorgehoben ist, klicken. Der Kreis wird auf der Oberfläche platziert und wird zu einer Bohrung.







4. Eine BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" erstellen.

   1. Auf das Kontrollkästchen neben der Komponente TutorialKnob im Strukturbaum klicken, damit sie erneut angezeigt wird.

   2. Mit der mittleren Maustaste ziehen, um das Modell so zu drehen, dass sich der Griff rechts und der Halter links befindet.

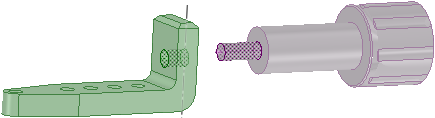

   3. Im Menü "Bearbeiten" auf Auswählen klicken (oder S drücken), dann die Oberfläche des kleinen Zylinders am Ende des Griffs auswählen, die Strg-Taste gedrückt halten und die innere Oberfläche der Bohrung auswählen.







   4. Im Menü "Baugruppe" auf Fluchten  klicken.

      Der Griff bewegt sich, sodass die AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". an seinem Ende an der Achse der Bohrung ausgerichtet wird.

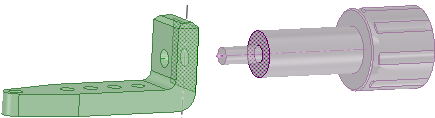

   5. Die flache Oberfläche des Griffs unmittelbar hinter dem kleinen Zylinder auswählen.

   6. Die Maus neben den Halter bewegen. Das Mausrad drehen, um die Rückseite des Halters hervorzuheben. Die Strg-Taste gedrückt halten und die Rückseite des Halters auswählen.







   7. Im Menü "Baugruppe" auf TangenteLinie, die eine Kurve (Bogen oder Kreis) an nur einem Punkt berührt, ohne diese zu überkreuzen, und die am Berührungspunkt senkrecht auf dem Radius steht. Eine Linie kann tangential zu einer Kurve und ein Bogen tangential zu einer Linie oder Kurve gezeichnet werden.  klicken.

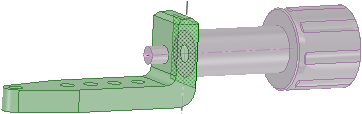

      Der Griff wird durch die Bohrung im Halter geführt.







      Es hängt vom zuerst ausgewählten Modell ab, welche Oberflächen verschoben werden.



   8. Die Baugruppe drehen, um den zusammengebauten Halter und Griff zu begutachten.

5. Die Ergebnisse speichern.
