Ein Zeichenblatt für die Konstruktion erstellen

1. Den Griff durch Deaktivieren im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. ausblenden.

   1. Auf das Menü "Datei" klicken und Neu > Zeichenblatt auswählen.

      Es wird ein neues Fenster mit einem Zeichenblatt angezeigt, das die AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. des Modells von oben, vorn und rechts enthält. Es können Ansichten angezeigt und Beschriftungen erstellt und formatiert werden, das Zeichenblatt kann formatiert werden, und es lassen sich MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können.-Folien erstellen.

2. Auf die Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." klicken, auf das Werkzeug "Auswählen" klicken und die Teile des Modells etwas zusammenrücken.

3. Das Blatt verkleinern.

   1. Über dem Menü auf die Registerkarte "Detailerstellung" klicken.

   2. Im Menü "Blattkonfiguration" auf das Werkzeug "Format" klicken.

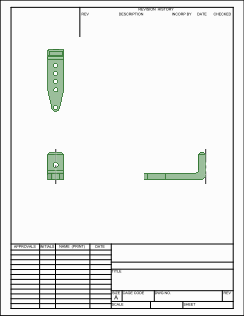

   3. Das Format A Hochformat auswählen. Das Zeichenblatt für den Halter wird in das Hochformat gedreht und in die Mitte des Fensters verschoben.







   4. Mit den Registerkarten unter dem GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. kann zwischen dem Modell und dem Zeichenblatt umgeschaltet werden.

4. Die Ergebnisse speichern.
