Die Breite der Rückseite des Halters eingeben.

1. Um dies zu erleichtern, in die Halterkomponenten hineinzoomen. Hierzu über dem Menü auf die Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." klicken und im Menü des Werkzeugs "Zoom" (Menü "Ausrichten") Zoom-In auswählen. Gegebenenfalls die Umschalttaste drücken und ziehen, um die AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. zu zentrieren.

2. Erneut auf die Registerkarte "Detailerstellung" klicken. Dann im Menü "BeschriftungInformationen, die einer Zeichnung hinzugefügt werden können, beispielsweise Hinweise, Bemaßungen, Formtoleranzen, Mittelpunkte und Stücklisten." auf "BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden." klicken.

3. Auf die linke Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. der Halterwandung (unten links in der Zeichnung) klicken, dann auf die rechte Kante klicken. Nicht die Strg-Taste drücken.

   In einem Bemaßungsfeld wird die Wandungsstärke angezeigt.

4. Die Maus nach oben bewegen (dabei keine Tasten drücken), bis sich das Bemaßungsfeld an der gewünschten Stelle befindet, dann klicken.







Die Breite der Grundfläche des Halters eingeben.

1. Auf die obere Kante der Grundfläche des Halters (unten rechts in der Zeichnung) klicken, dann auf die untere Kante klicken. Nicht die Strg-Taste drücken.

   In einem Bemaßungsfeld wird die Breite der Basis angezeigt.

2. Die Maus nach oben bewegen (dabei keine Tasten drücken), bis sich das Bemaßungsfeld an der gewünschten Stelle befindet, dann klicken.

   HinweisBeschriftung, die auf einer Konstruktion, einem Zeichenblatt oder einer 3D-Markup-Folie platziert wird. Hinweise enthalten Text oder Symbole, die eingefügt werden und über eine Führungslinie mit der Geometrie verbunden werden können.: Die Bemaßung entspricht der, die beim Erstellen des Halters verwendet wurde.

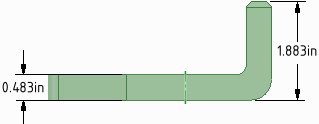

Die Höhe der Rückseite des Halters eingeben.

1. Auf die untere Kante der Grundfläche des Halters (unten rechts in der Zeichnung) klicken, dann auf die obere Kante klicken. Nicht die Strg-Taste drücken.

   In einem Bemaßungsfeld wird die Höhe der Rückseite angezeigt.

2. Klicken und die Maus bewegen (dabei keine Tasten drücken), bis sich das Bemaßungsfeld an der gewünschten Stelle befindet, dann klicken.







BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". für die DraufsichtAuch als Aufsicht bezeichnete zweidimensionale Darstellung der Konstruktion. des Halters (oben in der Zeichnung) eingeben.

1. Auf die Kante der Bohrung am Ende des Halters klicken.

   Die Maus bewegen (dabei keine Tasten drücken), bis sich der Durchmesser der Bohrung an der gewünschten Stelle befindet, dann klicken. Möglicherweise muss auf den Pfeil geklickt werden, um ihn an die Kante des Kreises zu verschieben.

2. Auf den oberen Rand der Rückseite des Halters klicken.

   Die Maus bis an den unteren Rand der verrundeten Kante bewegen (dabei keine Tasten drücken). Beim Bewegen der Maus werden verschiedene Bemaßungen angezeigt, darunter der Berührungspunkt der unteren Kante. Klicken und die Bemaßung verschieben, bis sie sich an der gewünschten Stelle befindet.

   Hinweis: Die Bemaßung lautet 4,281. Dieser Wert wurde beim Erstellen des Volumenkörpers eingegeben.







Einen Hinweis erstellen.

1. Im Menü "Beschriftung" auf das Werkzeug "Hinweis" klicken.

   An der Stelle klicken, an der der Hinweis eingefügt werden soll, und den Hinweis eingeben. Esc drücken, um das Werkzeug zu verlassen.

2. Im Menü "Beschriftung" auf das Werkzeug "Führungslinie für Hinweis"  klicken.

   Den Mauszeiger über den Hinweis bewegen, um die möglichen Verbindungspunkte für die Führungslinie anzuzeigen. Auf einen der Verbindungspunkte klicken und ziehen. Wenn die Führungslinie den gewünschten Endpunkt erreicht hat, die Maustaste loslassen und Esc drücken, um das Werkzeug zu verlassen.

3. Ein Symbol für die Oberflächenbeschaffenheit des Materials erstellen.

   Im Menü "Beschriftung" aus der Liste "Oberflächenbeschaffenheit" das Werkzeug "Materialentfernung erforderlich" auswählen. Auf eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". in der Konstruktion klicken, um eine Führungslinie zu platzieren, dann auf einen BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. klicken, um das Symbol für die Oberflächenbeschaffenheit einzufügen. Es können Symbole oder Text eingegeben werden.

4. Die Konstruktion auf dem Zeichenblatt ändern.

   Die Volumenmodelle in der Zeichnung können durch Drücken der mittleren Maustaste und DrehenVerschieben auf einem Pfad um eine Achse. Mit dem Werkzeug "Ziehen" können Flächen, Kanten oder eine Spirale um eine Achse gedreht werden. Diese Achse kann eine gerade Linie, eine Achse oder eine Kante sein. Siehe "Subtrahierendes Drehen". der Zeichnung begutachtet werden.

Die Ergebnisse speichern.
