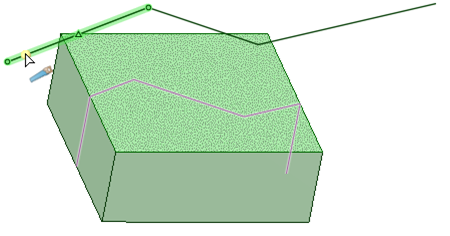

1. [デザイン] タブの [交差] グループにある[分割]をクリックします。

2. [カッター面を選択] ツールガイドをクリックします。

3. デザインの面またはプレーン上にマウスを移動すると、ターゲット上に作成されるエッジをプレビューできます。

4. 面またはプレーンをクリックし、選択した面をエッジで分割します。

サーフェスは、U および V のラベルが付いた二つの変数を使用してパラメタ化できます。サーフェス上の各々の点の位置は、交差（u、v）で記述できます。[UV カッターポイントを選択] ツールガイドで、サーフェス上またはそのエッジの一方上の UV を選択します。



1. [デザイン] タブの [交差] グループにある[分割]をクリックします。

2. [UV カッターポイントを選択] ツールガイドをクリックします。

3. マウスをサーフェスまたはそのエッジ上へ移動させ、作成される分割エッジをプレビューします。

4. サーフェスまたはエッジ上の点をクリックして、選択された面を分割します。

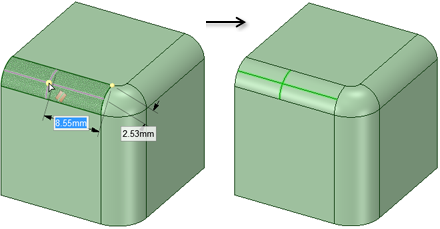

サーフェス上の UV 点をクリックして、四つのピースに分割します。

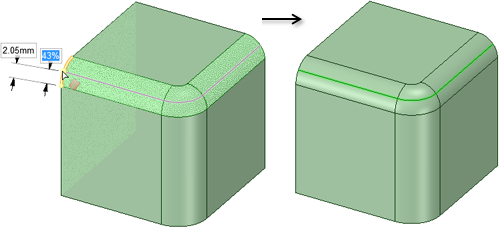

エッジ上で UV 点をクリックし、一定の U あるいは V に沿って、二つのピースに分割します。   接線面のチェーンについては、分割は、一定の U または V 座標で、すべての接線面を横切って、伝播します。



1. [デザイン] タブの [交差] グループにある[分割]をクリックします。

2. [2つのカッターポイントを選択] ツールガイドをクリックします。

3. エッジ上の点をクリックします。

4. 面またはエッジの上にマウスを移動して、作成されるエッジをプレビューします。

5. 別のエッジ上の点または面をクリックすると、選択した面が分割されます。

例

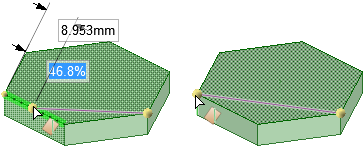

[カッター点を選択] および [カッター 2 点を選択] ツールガイドを使用して作成されるエッジのプレビュー





断面線上の点を選択することによる、断面モードでの面の分割





[2つのカッターポイントを選択] ツールガイドによる複数面の分割

1. [デザイン] タブの [交差] グループにある[分割]をクリックします。

2. [垂直カッターポイントを選択] ツールガイドをクリックします。

3. エッジ上の点をクリックします。

4. 面のエッジの上にマウスを移動して、作成されるエッジをプレビューします。

5. エッジに沿った距離とパーセント率が表示されます。スペースバーと Tab キーを押してこれらの値を変更できます。

1. [デザイン] タブの [交差] グループにある [分割]をクリックします。

2. [ターゲットの選択] ツールガイドをクリックします。

3. 分割する全周の面を選択します。

4. 下に示すように、面を分割する地点をクリックします。



5. [結果を選択] ツールガイドはアクティブになっていますので、下のイメージの左側にあるように、保持しないエッジをクリックします。2 つの直線エッジが削除された後の結果は、右側に表示されています。



1. [デザイン] タブの [交差] グループにある[分割]をクリックします。

2. [分割エッジ]ツールガイドをクリックします。

3. 分割するエッジ、カーブまたはビームを選択します。

4. エッジはハイライトし、分割は寸法（長さと比率）および数でプレビューされます。この数は、エッジの分割ピースの数です。デフォルトの数は二つです。

5. 次に示すように、分割する位置にある点をクリックします。

6. [結果を選択] ツールガイドはアクティブになっていますので、下のイメージの左側にあるように、保持しないエッジをクリックします。2 つの直線エッジが削除された後の結果は、右側に表示されています。
