Una viga es un objeto largo y delgado con una sección transversal constante. La definición de objetos como vigas, en lugar de modelarlos como geometría de sólidos, simplifica el modelado y el análisis.
Cree objetos para definir la trayectoria de la viga
Puede utilizar uno o más de los siguientes métodos en el mismo diseño:
Crear boceto de curvas: use cualquiera de las herramientas de creación de bocetos de SpaceClaim para crear segmentos rectos o curvos. Luego asigne perfiles de viga. Estas vigas curvas del boceto luego pueden modificarse al igal que cualquier curva en SpaceClaim con las herramientas Mover
, Arrastrar, Seleccionar, Escala, Flexionar, Extender y Cortar. Este método es una manera simple y liviana de crear estructuras de viga.
Bordes de un sólido o superficie: utilice este método cuando tenga geometría sólida que desee usar como referencia para las vigas. Por ejemplo, para crear un cajón de vigas rectangular simple, cree un boceto de un rectángulo, arrástrelo a un sólido y asigne vigas a todos los bordes. Si cambia el sólido, las vigas se actualizarán de manera dinámica para coincidir con la ubicación y longitud de los bordes. Cualquiera de las herramientas de modelado de SpaceClaim puede utilizarse para crear cambios de geometría sofisticados que ocasionan cambios en la estructura de la viga.

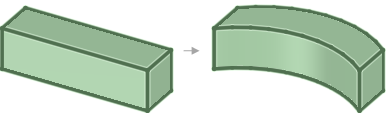

Por ejemplo, las vigas se asignan a los bordes de la pieza rectangular que se muestra a continuación, y los bordes se doblan. Las vigas se actualizan de manera automática cuando el sólido se modifica.
Dos puntos o puntos medios en un modelo: puede utilizar cualquiera de dos puntos en un modelo para definir un segmento de viga recta. Los planos pueden utilizarse para crear "etapas" o ubicaciones adicionales para definir vigas de origen o de destino. Una viga puede crearse en el punto de intersección de cualquier plano con cualquier borde. Cuando un plano de definición se mueve, cualquier viga asociada actualiza sus ubicaciones de manera dinámica. Puede crear estructuras sofisticadas de torres y celosías con este método, y las estructuras podrán adaptarse fácilmente a los cambios de diseño imprevistos.

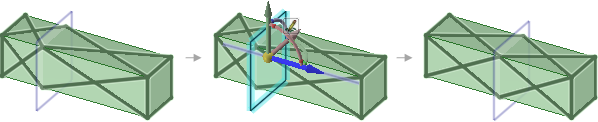

En el ejemplo a continuación, se creó un extremo de cada viga diagonal en la intersección del plano y el sólido. Las vigas cambian cuando el plano se mueve.
Perfiles en el grupo Vigas de la pestaña Preparar. Esta herramienta le permite agregar un perfil a su estructura.
Consulte Modificación de los perfiles de vigas.
 | Más de una viga puede hacer referencia al mismo perfil, por lo tanto, las características de todas las vigas que utilizan el perfil cambiarán si edita el perfil. |
Crear en el grupo Vigas de la pestaña Preparar. La herramienta Crear se activa cuando selecciona un perfil, lo cual agrega el perfil a su documento de diseño. Esta herramienta le permite crear la trayectoria de la viga.
Seleccione bordes o puntos para definir la trayectoria:
Puede utilizar los puntos de intersección y los puntos medios en bordes y en otras vigas. Haga clic en los pequeños triángulos en los extremos y el punto medio cuando pase el cursor por encima de un borde o una viga.
Consulte Creación de una viga.
Se crea una carpeta Vigas para las vigas y una carpeta Perfiles de vigas para los perfiles del árbol de estructuras:
El nombre del perfil se visualiza entre paréntesis después del nombre de la viga en el árbol de estructura.
Si ya ha modelado la viga, puede convertirla en un objeto de viga. Consulte Extracción de una viga de un sólido.
Si envía un diseño con vigas a ANSYS, se envía lo siguiente para cada objeto de viga:
Perfil y trayectoria
Propiedades de vigas
Propiedades de los perfiles
Propiedades de los materiales
Puede importar grupos de un perfil de viga a su documento de diseño, de modo que queden disponibles para impulsar cambios en ANSYS. Los grupos se denominan según el nombre del perfil, como <profile name>_<group name>.
Las vigas pueden compartir la topología con superficies en los siguientes casos
El extremo de la viga yace en la superficie:
La trayectoria de la viga yace en la superficie.
La viga se interseca con una superficie en un punto.
Las vigas y las superficies deben estar en el mismo componente, el componente debe configurarse para el uso compartido y la opción de importación mixta en Workbench debe configurarse a líneas y superficies. Consulte Topología compartida en ANSYS para obtener más información sobre la topología compartida.
La tabla siguiente muestra el aspecto las vigas, las líneas de bocetos y los bordes cuando se resaltan y seleccionan:
|
Resaltado |
Seleccionado |
Seleccionado y resaltado |
|
|
Viga |
|
|
|
|
Boceto |
|
|
|
|
|
|
