Perfiles de vigas

Los perfiles se pueden encontrar en la carpeta Perfiles de vigas en el árbol de estructura.

Cambiar el perfil para una viga

1. Seleccione la viga en el árbol de estructura o en la ventana Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

2. Haga clic en Perfiles en el grupo Vigas de la pestaña Preparar.

3. Seleccione un perfil de la lista o de la biblioteca.

   El nombre de la viga en la carpeta Vigas cambia al nombre del perfil, y el nuevo perfil se agrega a su carpeta Perfiles de vigas.

Ver las propiedades de los perfiles de vigas

Seleccione un perfil de viga en la carpeta Perfiles de vigas en el árbol de estructura.

Las propiedades de los perfiles se exhiben en el panel Propiedades. Estas propiedades son de solo lectura y no se pueden modificar.

Ver Propiedades de vigas.

Editar un perfil

1. Haga clic derecho en el perfil en el árbol de estructura.

2. Seleccione Editar perfil de viga.

   El perfil se abrirá como un boceto en una nueva ventana Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

3. Cambie el perfil tal como lo haría con un boceto.

   Cada perfil cuenta con una configuración de dimensiones de directriz en el panel GruposConjuntos de objetos que aparecen en la pestaña Grupos. Se puede crear un grupo a partir de cualquier conjunto de objetos seleccionados. La información como la selección, Alt+selección, mover anclaje, axis y dimensión de regla se almacena con el grupo., y cada dimensión de anotación está etiquetada para indicarle a qué grupo corresponde. Puede cambiar estas dimensiones para modificar el perfil. Ver Trabajo con grupos.

Establecer el perfil predeterminado

1. Para borrar su selección, haga clic en un lugar vacío en la ventana Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

2. Haga clic en Perfiles en el grupo Vigas de la pestaña Preparar.

3. Seleccione un perfil de la lista o de la biblioteca de perfiles.

   Las vigas nuevas que cree durante esta sesión utilizarán este perfil de forma predeterminada.

   El perfil predeterminado no persiste y se borrará cuando reinicie SpaceClaim.

Eliminar el perfil de la carpeta Perfiles de vigas.

1. Seleccione el perfil en el árbol de estructura.

2. Haga clic en Perfiles en el grupo Vigas de la pestaña Preparar.

3. Haga clic en Eliminar perfil.

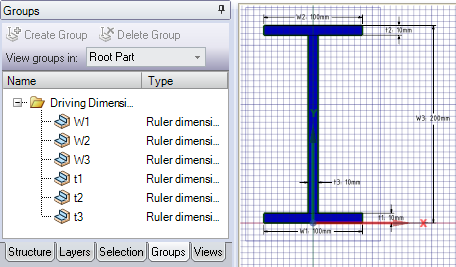

Ejemplo

Las etiquetas de las dimensiones de anotación en un perfil de viga corresponden a los nombres del grupo.
