Utilice esta herramienta para cambiar la dirección de una viga, rotarla alrededor de su punto de anclaje y desplazarla desde dicho punto de anclaje.
Haga clic en Orientar en el grupo Vigas de la pestaña Preparar.
Seleccione una viga en el árbol de estructura o en la ventana Design (Diseño
).
Puede hacer clic en Visualización en el grupo Vigas y cambiar el modo de visualización a Vigas sólidas mientras la herramienta Orientar está activa. Es posible que desee hacer esto para poder ver la viga.
(Opcional) Haga clic en el comando de herramienta Orientar hacia objeto o mantenga presionada la tecla Alt y seleccione un objeto de referencia, y la viga se orientará hacia la dirección Z proyectada del plano del objeto seleccionado.

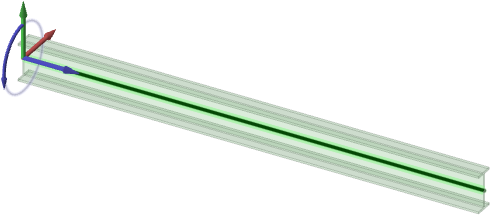

Utilice las flechas azules para cambiar la orientación de la viga:
Haga clic en la flecha recta azul (eje X) para invertir la dirección de la viga.
Arrastre la flecha azul curva para rotar la viga alrededor de su punto de anclaje.
Haga doble clic en la flecha azul curva para rotar la viga 90°.
Arrastre las flechas roja o verde (ejes Y y Z) para desplazar la viga.
Los siguientes comandos de herramienta lo guían a través del proceso:
|
|
El comando de herramienta Seleccionar está activo de forma predeterminada. Este comando de herramienta le permite seleccionar el objeto de la viga que desea volver a orientar. |
|
|
El comando de herramienta Orientar hacia objeto le permite seleccionar una cara, un borde o un eje y orientar la viga en esa dirección. |

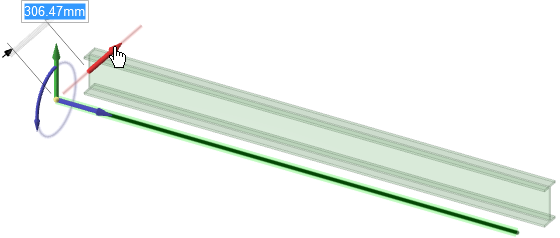

Desplazamiento de una viga por el eje Y.
