Creación de escalas en un boceto

Utilice la herramienta EscalaSólido o superficie: cambiar el tamaño del objeto seleccionado mediante la herramienta Arrastrar. Se puede escalar dinámicamente o introducir un valor de la escala. Hoja de dibujo o sección transversal: ampliar o contraer la vista al seleccionar una vista en el árbol de la estructura árbol y editar el panel Propiedades. para exhibir el controlador que puede utilizar para manipular un objeto en 2D. La herramienta EscalaSólido o superficie: cambiar el tamaño del objeto seleccionado mediante la herramienta Arrastrar. Se puede escalar dinámicamente o introducir un valor de la escala. Hoja de dibujo o sección transversal: ampliar o contraer la vista al seleccionar una vista en el árbol de la estructura árbol y editar el panel Propiedades. también trabaja en modo de SecciónModo de diseño en el que se editan sólidos mediante el trabajo con sus bordes y vértices en la sección transversal. La vista es eliminada para mostrar detalles del interior. sobre sólidos solo con caras planares.

La herramienta EscalaSólido o superficie: cambiar el tamaño del objeto seleccionado mediante la herramienta Arrastrar. Se puede escalar dinámicamente o introducir un valor de la escala. Hoja de dibujo o sección transversal: ampliar o contraer la vista al seleccionar una vista en el árbol de la estructura árbol y editar el panel Propiedades. funciona con bocetos que se encuentran en un plano. Si necesita crear una escala en bocetos que se encuentran en múltiples planos, consulte Creación de escalas en bocetos con Arrastrar.

Crear escalas, rotar o encuadrar un objeto

1. Haga clic en EscalaSólido o superficie: cambiar el tamaño del objeto seleccionado mediante la herramienta Arrastrar. Se puede escalar dinámicamente o introducir un valor de la escala. Hoja de dibujo o sección transversal: ampliar o contraer la vista al seleccionar una vista en el árbol de la estructura árbol y editar el panel Propiedades. en el grupo Boceto que se encuentra en la pestaña Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

2. Seleccione un plano de recorte o dibujo.

3. Seleccione cualquier objeto en 2D (incluidos arcos y splines) o un borde en 3D.

   Puede mantener presionado Ctrl o dibujar un cuadro en la ventana Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.) para seleccionar múltiples objetos.

   Puede seleccionar puntos de spline individuales para cambiar parte de una curva spline.

4. Crear escalas, rotar o encuadrar un objeto mediante las siguientes acciones:

   • Crear escala: arrastre el controlador blanco. Puede presionar Shift al mismo tiempo que arrastra para bloquear las relaciones de aspecto. También puede ingresar una dimensión, lo que incluye un porcentaje (como 50 %).

   • RotarDiseño: con la herramienta Rotar, girar un diseño 90 grados en el plano de la pantalla. Puede rotar su diseño en sentido horario o antihorario. Objeto: con el controlador de movimiento, girar un objeto alrededor de un eje.: arrastre el controlador verde.

   • Cambiar el centro de rotación y la escala: arrastre el círculo rosa.

   • Encuadrar: mueva el cursor sobre el borde discontinuo para que cambie a una línea sólida y arrastre los objetos encuadrados.

Opciones

Las siguientes opciones se encuentran disponibles en la herramienta EscalaSólido o superficie: cambiar el tamaño del objeto seleccionado mediante la herramienta Arrastrar. Se puede escalar dinámicamente o introducir un valor de la escala. Hoja de dibujo o sección transversal: ampliar o contraer la vista al seleccionar una vista en el árbol de la estructura árbol y editar el panel Propiedades.:

Las siguientes opciones se encuentran disponibles para cada herramienta de boceto:

• DimensionesValores o expresiones que introduce para un control preciso durante la creación o modificación de un diseño. Puede dimensionar cada uno de los elementos, a partir de las líneas de bocetos hasta las caras de los sólidos. Véase Dimensiones ordinales, Dimensiones progresivas, Dimensión de regla. cartesianas: seleccione un punto en un boceto y, a continuación, haga clic en esta opción para ver las dimensiones cartesianas desde el punto. Las dimensiones cartesianas le indican las distancias de X e Y desde el punto que selecciona. Si no ha seleccionado un punto, se muestran las distancias de X e Y desde el origen.

• DimensionesValores o expresiones que introduce para un control preciso durante la creación o modificación de un diseño. Puede dimensionar cada uno de los elementos, a partir de las líneas de bocetos hasta las caras de los sólidos. Véase Dimensiones ordinales, Dimensiones progresivas, Dimensión de regla. polares: seleccione un punto en un boceto y, a continuación, haga clic en esta opción para ver las dimensiones polares desde el punto. Las dimensiones polares le indican un ángulo y una distancia desde el punto que selecciona. Si no ha seleccionado un punto, se muestra el ángulo y la distancia desde el origen.

• Acoplar a cuadrícula: seleccione esta opción para activar o desactivar el acople mientras crea un boceto. El cursor se acoplará al incremento de espacio de la cuadrícula menor mientras crea un boceto. Los valores predeterminados son 1 mm para la unidad Métrica y 0.125 pulg. para la unidad Imperial. Consulte Opciones de unidades para cambiar el espacio de la cuadrícula menor.

• Acoplar al ángulo: seleccione esta opción para activar o desactivar el acople al ángulo mientras crea un boceto. El cursor se acoplará al incremento angular de acople mientras crea un boceto. El valor predeterminado es 15 grados. Consulte Opciones de acople para cambiar el incremento angular utilizado para acoplar.

• Crear curvas de diseño: las curvas de boceto se crean como curvas de diseño. Si mueve el diseño a una hoja de dibujo, con el modo Boceto seleccionado, debe seleccionar el casillero Crear curvas de diseño nuevamente en el grupo Opciones de boceto del panel Opciones para crear curvas de diseño en la hoja de dibujo. Consulte Curvas de diseño.

• Opciones de ajuste de curvas: si el plano Boceto atraviesa un objeto de malla, el sistema ajustará las curvas a través de los puntos de faceta. Las líneas se muestran en verde y los arcos, en azul. Las siguientes opciones se aplican a las curvas generadas por el sistema.

  • Ajuste de curvas: desactive esta opción si no desea que el sistema ajuste las curvas a través de los puntos.

  • Tolerancia: determina cuántos puntos se encontrarán, lo cual también determina cuántas curvas se crearán. Cuanto menor es la tolerancia, mayor es la cantidad de puntos que se encontrarán y de curvas que se generarán.

  • Fusión automática: cuando se selecciona esta opción, el sistema fusionará las líneas y los arcos para formar splines. Las splines se muestran en color rosa.

Ejemplos

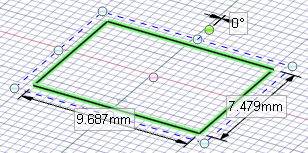

Las dimensiones de la herramienta EscalaSólido o superficie: cambiar el tamaño del objeto seleccionado mediante la herramienta Arrastrar. Se puede escalar dinámicamente o introducir un valor de la escala. Hoja de dibujo o sección transversal: ampliar o contraer la vista al seleccionar una vista en el árbol de la estructura árbol y editar el panel Propiedades. hace referencia a las extensiones del objeto del boceto seleccionado

Creación de escalas en modo de SecciónModo de diseño en el que se editan sólidos mediante el trabajo con sus bordes y vértices en la sección transversal. La vista es eliminada para mostrar detalles del interior.
