Vistas de secciones cortadas

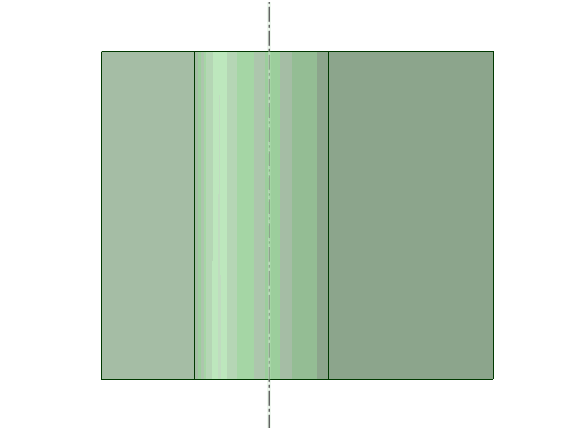

Las secciones cortadas muestran detalles internos en una parte de una vista existente. Usted selecciona un punto de unión en la vista, establece la profundidad de la sección y crea un boceto de un límite de sección. El área dentro del límite se recorta hasta la profundidad de la sección para exponer los detalles del interior.

Crear una vista de secciones cortadas

1. Establezca el punto de unión al elegir un punto en algún lugar en un modelo dentro de una vista de dibujo.

2. Establezca la profundidad.

   • El valor predeterminado es cero.

   • Si el punto de unión se encuentra en un eje de orificios, una profundidad de cero crea una sección a través del centro del orificio.

3. Elija el tipo de límite:

   • CírculoEsquina redondeada en la intersección de dos líneas o bordes. Círculo se refiere a una esquina exterior; una esquina interior se conoce como empalme. Los círculos y los empalmes se llaman círculos. Véase Empalme, Círculo de radio constante, Círculo de radio variable.

   • Spline

4. Cree un boceto de la sección Límite.

5. Se crea la vista.

Cambiar el estilo de línea de la vista del límite

1. Abra las Opciones de SpaceClaim
2. Haga clic en DetalleAspectos del diseño incorporados para comunicarse con terceros o presentar el diseño para su revisión. Utilice las herramientas de la pestaña Detalles para anotar los diseños, crear hojas de dibujo y examinar los cambios en el diseño. Se puede personalizar configuración de detalles para ajustarse a las normas o crear su propio estilo personalizado.
3. Abra la página de Opciones generales
4. En las opciones del Estilo de línea, seleccione Bordes de recorte de la sección cortada
5. Elija entre:
   • Delgado
   • Medio
   • Espeso

Modificar una vista de secciones cortadas

1. Desplace el cursor sobre el límite de recorte para resaltarlo previamente para su selección
2. Seleccione el límite
3. Realice cualquiera de las siguientes acciones:
   • Arrastre el límite para volver a determinar el tamaño del área
   • Seleccione el ancho y arrástrelo hacia una nueva ubicación
   • Cambie la profundidad en el panel Propiedades
   • Elimine la sección
