Vistas con cortes

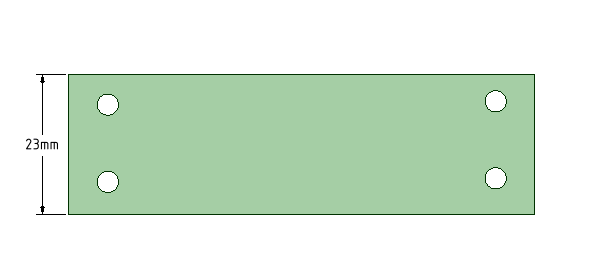

Las vistas con cortes son una manera de escorzar las vistas largas sin cambiar la escala.

Cuando corta una vista, se crea una nueva y tanto la vista original como la nueva se convierten en vistas parciales. Se configura una alineación para hacer coincidir la orientación del corte.

Crear una Vista con cortes con un corte en línea recta

1. Marque las opciones Estilo de línea en la sección General de las opciones de Detalles.

   • En Tipo de objeto, seleccione Bordes de recorte de la vista con cortes

   • Establezca el estilo, espesor, color y extensión según corresponda

2. Haga clic en la herramienta Cortes en la pestaña Detalles del grupo Vistas.

3. Establezca las siguientes opciones (conservadas durante toda la sesión):

   • Dirección de corte: horizontal, vertical o alineado a geometría.

   • LíneaLínea recta, arco o estría que se dibuja en modo Boceto o en un plano de esquema. Las líneas tienen longitud pero no área. Cuando se transfiere un boceto a 3D con la herramienta Arrastrar, las líneas se convierten en bordes. de corte: establece esta línea para el Corte recto (Corte de spline a mano alzada es la otra opción)

   • Espacio predeterminado: establece el espacio inicial entre las partes de vista con cortes.

4. Elija una ubicación para la primera línea de corte. Una línea azul resalta previamente la ubicación del corte. Si la Dirección del corte está configurada en Alineado a geometría, la orientación del corte será perpendicular a la geometría seleccionada.

5. Elija una ubicación para la segunda línea de corte para crear un corte de vista. Una línea azul resalta previamente la ubicación del corte. Si la Dirección del corte está configurada en Alineado a geometría, la orientación del corte será paralela a la primera línea de corte.

6. La vista se crea con el espacio predeterminado establecido en las Opciones de VistaAjustes de orientación que puede aplicar a su diseño, incluido giro, panorámica y zoom. Puede ajustar estos parámetros individualmente o puede aplicar una de las siguientes vistas preconfiguradas: trimétrica, isométrica, arriba, abajo, adelante, atrás, derecha, izquierda. También puede seleccionar la vista de ajuste y haga clic en la cara para ver el frente. con cortes.

7. Presione Esc o S para salir de la herramienta.

Crear una Vista con cortes con un corte en la spline del boceto

1. Haga clic en la herramienta Cortes en la pestaña Detalles del grupo Vistas.

2. Establezca las siguientes opciones (conservadas durante toda la sesión):

   • Dirección de corte: horizontal, vertical o alineado a geometría.

   • LíneaLínea recta, arco o estría que se dibuja en modo Boceto o en un plano de esquema. Las líneas tienen longitud pero no área. Cuando se transfiere un boceto a 3D con la herramienta Arrastrar, las líneas se convierten en bordes. de corte: establece esta línea para el Corte de spline a mano alzada (Corte recto es la otra opción)

   • Espacio predeterminado: establece el espacio inicial entre las partes de vista con cortes.

3. Elija una ubicación para el corte. Será dirigido al modo boceto de spline.

4. Cree un boceto de la spline y haga doble clic para finalizar la spline.

5. La spline de corte aparece en azul. Si desea crear un boceto de una spline diferente, necesita reiniciar la herramienta.

6. Elija una ubicación para la segunda spline.

7. La vista se crea con el espacio predeterminado establecido en las Opciones de VistaAjustes de orientación que puede aplicar a su diseño, incluido giro, panorámica y zoom. Puede ajustar estos parámetros individualmente o puede aplicar una de las siguientes vistas preconfiguradas: trimétrica, isométrica, arriba, abajo, adelante, atrás, derecha, izquierda. También puede seleccionar la vista de ajuste y haga clic en la cara para ver el frente. con cortes.

8. Presione Esc o S para salir de la herramienta.

Trabajo con vistas con cortes

• Se deben elegir ambas ubicaciones de corte en la misma vista (la herramienta lo impone de forma automática).

• Puede crear múltiples cortes en una vista.

• Cuando inserta un nuevo corte en una vista, las nuevas líneas de corte no pueden intersecarse con ninguna línea de corte existente.

Borrar una vista con corte

1. Mientras se encuentra en la herramienta Seleccionar, desplace el cursor sobre el corte.
2. Aparece un controlador.



3. Seleccione y elimine el controlador.
   • Se elimina el corte
   • La vista también se elimina

Cambiar el ángulo de una línea de corte existente

1. Seleccione la línea de corte
2. Cambie la propiedad Ángulo
3. Ambos lados se inclinan por la cantidad especificada relacionada con el corte original.

Mover un conjunto de vistas con cortes

1. Haga doble clic en cualquier vista del conjunto
2. Se resaltan todas las partes de vistas.



3. Mueva las vistas según sea necesario.
