Datos indicativos

Utilice la herramienta Dato indicativo en el grupo Anotaciones de la pestaña Detalles para crear datos indicativos en su diseño, hoja de dibujo o diapositiva de marcado 3D. Como se muestra a continuación, puede insertar los siguientes tipos de datos indicativos:

• PuntoÚnico lugar en la cuadrícula del boceto. Objeto 2D que no tiene altura, ancho o longitud. El origen, un eje y un vértice son ejemplos de puntos. Utilice la herramienta Punto para trazar un punto en la cuadrícula del boceto. Los puntos son útiles como referencia dimensional, para dividir y crear un punto en una línea o curva a través de la cual se quiere dibujar un círculo de tres puntos.
• Área circular
• EjeLínea recta alrededor de la cual gira un objeto o alrededor de la cual están dispuestos regularmente. Véase Eje de alineación. (cilíndrico o cónico solamente)
• LíneaLínea recta, arco o estría que se dibuja en modo Boceto o en un plano de esquema. Las líneas tienen longitud pero no área. Cuando se transfiere un boceto a 3D con la herramienta Arrastrar, las líneas se convierten en bordes.
• Área rectangular

El campo superior de un dato indicativo es la dimensión (tamaño del área de destino o el diámetro del punto del dato indicativo); el campo inferior es la letra de referencia (letra de identificación del destino), como se muestra en la imagen a continuación:

Cuando crea un dato indicativo, la relación de altura predeterminada del rótulo de la referencia es 3.5. Este ajuste controla cuántas veces la altura del texto actual debe ser el tamaño del círculo del rótulo; por ejemplo, el ajuste de 3.5x es para ASMENormas para las prácticas de dibujo de ingeniería de la Sociedad Americana de Ingenieros Mecánicos. Se puede personalizar el estilo de las anotaciones para que se ajusten a las normas ASME. Véase ISO, JIS, mientras que ISONormas de la Organización Internacional de Normalización para dibujo arquitectónico y de ingeniería, incluidas las directrices de dimensionado y tolerancia. Puede personalizar el estilo de las anotaciones conforme a las normas ISO. Véase ASME, JIS. y los modelos basados en ISONormas de la Organización Internacional de Normalización para dibujo arquitectónico y de ingeniería, incluidas las directrices de dimensionado y tolerancia. Puede personalizar el estilo de las anotaciones conforme a las normas ISO. Véase ASME, JIS. usan un ajuste de 4x.>

Insertar un dato indicativo

1. Seleccione la herramienta Dato indicativo.

2. En el panel Opciones, escoja el tipo de destino.

   • PuntoÚnico lugar en la cuadrícula del boceto. Objeto 2D que no tiene altura, ancho o longitud. El origen, un eje y un vértice son ejemplos de puntos. Utilice la herramienta Punto para trazar un punto en la cuadrícula del boceto. Los puntos son útiles como referencia dimensional, para dividir y crear un punto en una línea o curva a través de la cual se quiere dibujar un círculo de tres puntos.

   • Área circular

   • Área rectangular

   • LíneaLínea recta, arco o estría que se dibuja en modo Boceto o en un plano de esquema. Las líneas tienen longitud pero no área. Cuando se transfiere un boceto a 3D con la herramienta Arrastrar, las líneas se convierten en bordes.

   • EjeLínea recta alrededor de la cual gira un objeto o alrededor de la cual están dispuestos regularmente. Véase Eje de alineación.

1. Desplace el cursor sobre las caras de su diseño para obtener una vista previa de los planos de anotación elegibles.

2. Mueva el cursor hacia donde desea colocar el destino.

3. Haga clic y arrastre el indicador de destino a una posición dentro o fuera del plano de la anotación.

4. Haga clic en el campo superior para ingresar un número o una letra (o cambiar uno existente) para el rótulo, como se muestra en la imagen a continuación:



Editar un dato indicativo:

Los datos indicativos constan de tres componentes. Puede cambiar las propiedades de cada uno de ellos en el panel Propiedades.

• Con un rótulo seleccionado, puede modificar las siguientes propiedades:
  • Oculto - Verdadero o falso
  • Layout - Si la Cantidad de rótulos es mayor que 1, se pueden apilar en la parte Superior, Inferior, Izquierda o Derecha.
  • Cantidad de rótulos - Mayor o igual que 1
  • Altura del texto - Basada en las unidades de modelo
  • Posición del texto - Dentro o fuera del rótulo
• Con el indicador seleccionado, puede modificar las siguientes propiedades:
  • Estilo de flecha - Escoja de la lista desplegable de estilos disponibles.
  • Longitud de flecha - Escoja la Predeterminada o ingrese un valor en unidades de modelo.
  • Ancho de flecha - Escoja la Predeterminada o ingrese un valor en unidades de modelo.
• Con un destino seleccionado, las propiedades disponibles dependen del tipo de destino.
  • PuntoÚnico lugar en la cuadrícula del boceto. Objeto 2D que no tiene altura, ancho o longitud. El origen, un eje y un vértice son ejemplos de puntos. Utilice la herramienta Punto para trazar un punto en la cuadrícula del boceto. Los puntos son útiles como referencia dimensional, para dividir y crear un punto en una línea o curva a través de la cual se quiere dibujar un círculo de tres puntos.
    • Tipo - Escoja entre PuntoÚnico lugar en la cuadrícula del boceto. Objeto 2D que no tiene altura, ancho o longitud. El origen, un eje y un vértice son ejemplos de puntos. Utilice la herramienta Punto para trazar un punto en la cuadrícula del boceto. Los puntos son útiles como referencia dimensional, para dividir y crear un punto en una línea o curva a través de la cual se quiere dibujar un círculo de tres puntos., Circular y Rectangular.
    • Tamaño de punto - Ingrese un valor en unidades de modelo.
  • Área circular
    • Tipo - Escoja entre PuntoÚnico lugar en la cuadrícula del boceto. Objeto 2D que no tiene altura, ancho o longitud. El origen, un eje y un vértice son ejemplos de puntos. Utilice la herramienta Punto para trazar un punto en la cuadrícula del boceto. Los puntos son útiles como referencia dimensional, para dividir y crear un punto en una línea o curva a través de la cual se quiere dibujar un círculo de tres puntos., Circular y Rectangular.
    • Radio - Ingrese un valor en unidades de modelo.
    • Rotación - Ingrese el número de grados para rotar el círculo.
    • Ángulo de trama - Ingrese un número en grados.
    • Espaciado de trama - Ingrese un número en unidades de modelo.
• Área rectangular
  • Tipo - Escoja entre PuntoÚnico lugar en la cuadrícula del boceto. Objeto 2D que no tiene altura, ancho o longitud. El origen, un eje y un vértice son ejemplos de puntos. Utilice la herramienta Punto para trazar un punto en la cuadrícula del boceto. Los puntos son útiles como referencia dimensional, para dividir y crear un punto en una línea o curva a través de la cual se quiere dibujar un círculo de tres puntos., Circular y Rectangular.
  • Ancho - Ingrese un número en unidades de modelo.
  • Altura - Ingrese un número en unidades de modelo.
  • Rotación - Ingrese un número de grados para rotar el rectángulo.
  • Ángulo de trama - Ingrese un número en grados.
  • Espaciado de trama - Ingrese un número en unidades de modelo.
• LíneaLínea recta, arco o estría que se dibuja en modo Boceto o en un plano de esquema. Las líneas tienen longitud pero no área. Cuando se transfiere un boceto a 3D con la herramienta Arrastrar, las líneas se convierten en bordes.
  • Longitud - Ingrese un número en unidades de modelo.
  • Tamaño de punto - Ingrese un número en unidades de modelo.
  • Rotación - Ingrese un número de grados para rotar la línea.
  • Mostrar puntos - Verdadero o falso
• EjeLínea recta alrededor de la cual gira un objeto o alrededor de la cual están dispuestos regularmente. Véase Eje de alineación.
  • Tamaño de punto - Ingrese un número en unidades de modelo.
  • Rotación - Ingrese un número de grados para rotar las ubicaciones de unión de la línea, el punto y el indicador.
  • Mostrar puntos - Verdadero o falso

Puede cambiar la configuración predeterminada de los rótulos y datos indicativos desde el grupo Anotación en las Opciones generales de SpaceClaim.

• Mostrar extremos del dato indicativo: casillero para controlar si las líneas del dato indicativo deben mostrar sus extremos o no.

• Relación de altura del texto de rótulo de referencia: controla cuántas veces más grande debe ser el círculo del rótulo con respecto a la altura del texto.

• Tamaño de punto predeterminado de dato indicativo: controla el tamaño de punto utilizado por círculos, líneas y puntos de dato indicativo. El tamaño de punto predeterminado puede ser reemplazado para cada objeto.

• Espacio de tramado predeterminado en área de datos indicativos: controla el espacio de tramado para datos indicativos en círculos y rectángulos. El espacio predeterminado puede ser reemplazado para cada objeto.

• Ángulo de tramado predeterminado en área de datos indicativos: controla el ángulo de la trama para datos indicativos circulares y rectangulares. El ángulo predeterminado puede ser reemplazado para cada objeto.

• Forma de flecha de indicador de rótulo de referencia: controla la forma de la flecha de indicadores asociados a datos indicativos.

• Opciones de Estilo de línea:
  • Establezca el espesor y estilo de línea de los bordes del área de Datos indicativos
  • Establezca el espesor y estilo de línea de las líneas del área de Datos indicativos

Dimensionamiento de datos indicativos

Puede dimensionar de las siguientes maneras:

• Hasta o desde el área circular de una referencia.
• Hasta o desde el centro de una referencia rectangular o cualquiera de sus bordes.
• Hasta los extremos de una línea de datos indicativos o la línea completa.
• El diámetro de un eje del dato indicativo al hacer clic en el círculo.
• Desde cada punto del eje del dato indicativo.

Consideraciones de montaje

Los datos indicativos solamente aparecen en el documento raíz de la ventana del diseño actual. En caso de aparecer en el componente mismo, se mostrarían en cada incidencia del componente en un montaje. Tenerlos en el documento raíz de la ventana del diseño proporciona flexibilidad y evita duplicados múltiples e innecesarios.

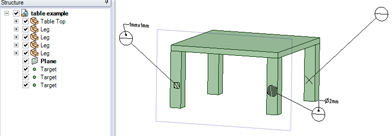

Por ejemplo, en una mesa con cuatro patas, cada pata es el mismo componente. Aunque, en el montaje de la mesa, es probable que cada pata necesite un dato indicativo diferente o no necesite ninguno. Véase la imagen a continuación.
