Inserción de un eje

Puede extender cualquier eje en su diseño para que esté disponible para rotaciones y volteos. Este eje se extenderá un poco más allá del borde del espacio que contenga su diseño. Mantendrá este margen extendiéndolo y recortándolo a medida que agrega, elimina o mueve objetos en su diseño. Los ejes no se vinculan a la geometría usada para crearlos (salvo que sean una extensión de los ejes existentes); deben seleccionarse para que se muevan con otros elementos.

Insertar un eje

1. Haga clic en Ejes en el grupo Crear de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..

2. Seleccione uno de los siguientes:



   Seleccione:	Insertar un eje:
   Cara axialCara de un objeto tridimensional a través de la cual se extiende un eje. El eje se muestra al mover el cursor sobre la cara axial.	Que contenga los ejes de la cara
   Dos caras planares no paralelas	En la intersección de los planos teóricos que tengan las dos caras
   BordeObjeto tridimensional compuesto de un único límite externo de una característica. Una línea dibujada en 2D se convierte en un borde cuando se transfiere el boceto a 3D. lineal	Que contenga el borde
   PlanoGeometría de construcción compuesta de una superficie plana. Los planos se pueden utilizar para un boceto 2D, vista de sección de un modelo, un plano neutro en una característica de bosquejo. cilíndrico y tangente	En la intersección del cilindro y el plano
   LíneaLínea recta, arco o estría que se dibuja en modo Boceto o en un plano de esquema. Las líneas tienen longitud pero no área. Cuando se transfiere un boceto a 3D con la herramienta Arrastrar, las líneas se convierten en bordes.	Que tenga la línea
   Ejes de origen	A lo largo de los ejes de origen
   CírculoEsquina redondeada en la intersección de dos líneas o bordes. Círculo se refiere a una esquina exterior; una esquina interior se conoce como empalme. Los círculos y los empalmes se llaman círculos. Véase Empalme, Círculo de radio constante, Círculo de radio variable. o arco	Que tenga el punto central y esté perpendicular a la línea
   PuntoÚnico lugar en la cuadrícula del boceto. Objeto 2D que no tiene altura, ancho o longitud. El origen, un eje y un vértice son ejemplos de puntos. Utilice la herramienta Punto para trazar un punto en la cuadrícula del boceto. Los puntos son útiles como referencia dimensional, para dividir y crear un punto en una línea o curva a través de la cual se quiere dibujar un círculo de tres puntos. y plano	En el punto y perpendicular al plano
   Dos puntos	Entre ambos puntos
   Tres ejes	En el punto en que los ejes de los cilindros se ubicarían entre los tres ejes



3. (Opcional) Haga clic en el comando de herramienta Construir línea para seleccionar objetos de referencia, luego seleccione una línea temporal (punteada) para crear la que desea de los planos posibles. Consulte Inserción de puntos, ejes y planos temporales para obtener información sobre cómo crear líneas temporales.





Insertar un eje en el punto medio entre dos puntos

1. Haga clic en el grupo Editar de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..

2. Mantenga presionadas Alt+Shift y seleccione dos puntos para crear dos ejes temporales que crucen el punto medio.

3. Haga clic en el eje temporal.

4. Haga clic en Ejes en el grupo Insertar de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..

Ejemplos

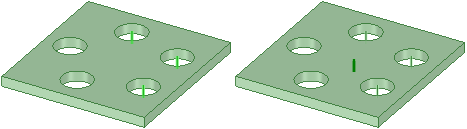

Creación de un eje mediante la selección de los ejes de los tres cilindros
