Inserción de un origen

Puede insertar un origen en cualquier ubicación de su diseño en que pueda anclar la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría.. Puede anclar una regla a un origen y acoplar a los orígenes mientras se encuentra en el modo Boceto. Esto le permite dimensionar desde un origen y mover rápidamente la cuadrícula de boceto a un origen. También puede insertar un origen en el centro de un sólido de masa o volumen.

Insertar un origen

1. Haga clic en OrigenPunto cero en el sistema de coordenadas. Se puede insertar un origen en cualquier lugar de su diseño en el que se puede anclar la herramienta Mover, lo que le permitirá dimensionar desde el origen o mover rápidamente la cuadrícula del boceto al origen. También puede insertar un origen en el centro de masa o volumen de un sólido. en el grupo Crear de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..
2. Se obtiene la vista previa de un origen anexada al cursor.
3. Mueva el cursor para posicionar el origen. El origen ajustará su orientación en función del tipo de geometría en que se encuentre.
4. Haga clic para colocar el origen.

Insertar un origen en función de las caras seleccionadas

1. Seleccione una, dos o tres caras.
2. Haga clic en OrigenPunto cero en el sistema de coordenadas. Se puede insertar un origen en cualquier lugar de su diseño en el que se puede anclar la herramienta Mover, lo que le permitirá dimensionar desde el origen o mover rápidamente la cuadrícula del boceto al origen. También puede insertar un origen en el centro de masa o volumen de un sólido. en el grupo Crear de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..
3. El origen se crea en función de los siguiente:
   1. Si se selecciona una cara planar, el origen se crea en el centro de la cara.
   2. Si se seleccionan dos caras que se intersecan, el origen se crea con XY en el primer plano, Y alineado en la intersección de los dos planos.
   3. Si se seleccionan tres caras que se intersecan, el origen se crea con XY en el primer plano, Y alineado en el segundo, y Z ubicado en la intersección del tercer plano con Y.

Insertar un origen usando la herramienta Mover

1. Haga clic en MoverHerramienta que se utiliza para trasladar o rotar geometría. en el grupo Editar de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..

2. Posicione el controlador MoverHerramienta que se utiliza para trasladar o rotar geometría. donde desee que aparezca el origen.

3. Seleccione la herramienta OrigenPunto cero en el sistema de coordenadas. Se puede insertar un origen en cualquier lugar de su diseño en el que se puede anclar la herramienta Mover, lo que le permitirá dimensionar desde el origen o mover rápidamente la cuadrícula del boceto al origen. También puede insertar un origen en el centro de masa o volumen de un sólido. en el grupo de cintas Insertar para insertar un origen.

   El origen aparece en la ventana DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior. o en el árbol de estructura.

Insertar un origen en el punto medio entre dos puntos

1. Seleccione la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría..

2. Presione Alt+Shift+clic en dos puntos para crear un punto temporal en el punto medio.

3. Haga clic en el punto temporal para colocar el controlador MoverHerramienta que se utiliza para trasladar o rotar geometría. allí.

4. Seleccione la herramienta OrigenPunto cero en el sistema de coordenadas. Se puede insertar un origen en cualquier lugar de su diseño en el que se puede anclar la herramienta Mover, lo que le permitirá dimensionar desde el origen o mover rápidamente la cuadrícula del boceto al origen. También puede insertar un origen en el centro de masa o volumen de un sólido. en el grupo de cintas Insertar.

   El origen aparece en el punto medio.

Insertar un origen en el centro de un sólido de masa o volumen

1. Haga clic en la herramienta MasaHerramienta de análisis para mostrar propiedades de masa, o información de volumen de los sólidos y las superficies de su diseño. en el grupo Análisis de la pestaña Medición.

2. Seleccione el sólido en el que desea colocar el origen.

   Los ejes aparecen en el centro de un sólido de masa o volumen.

3. Seleccione la herramienta OrigenPunto cero en el sistema de coordenadas. Se puede insertar un origen en cualquier lugar de su diseño en el que se puede anclar la herramienta Mover, lo que le permitirá dimensionar desde el origen o mover rápidamente la cuadrícula del boceto al origen. También puede insertar un origen en el centro de masa o volumen de un sólido. en el grupo de cintas Insertar.

   El origen aparecen en el centro de la masa o volumen

Colocar una cuadrícula de boceto en un origen

1. Seleccione el vértice de un origen.
2. Ingrese al modo boceto.

   Ahora la cuadrícula de boceto se ubica en el eje Y y X del origen seleccionado.

Definir el origen para un componente recién creado

1. Inserte un origen.
2. Presione Alt+clic sobre el origen.
3. Haga clic derecho sobre un sólido y seleccione MoverHerramienta que se utiliza para trasladar o rotar geometría. a componente nuevo en el menú contextual.

   También puede crear un componente nuevo y luego arrastrar y soltar el sólido en ese componente mientras el origen está seleccionado con Alt.

4. Haga clic derecho en el componente en el árbol de estructura y seleccione Abrir componente.

   El componente se abre en una nueva ventana de diseño.

5. Mostrar el origen de coordenadas.

   El origen de coordenadas en una nueva ventana de diseño se muestra en la misma ubicación que el origen seleccionado con Alt.

Ejemplo

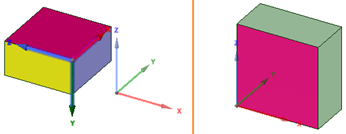

Alt y selección de un origen cuando se crea un nuevo componente. La imagen a la izquierda muestra el origen de coordenadas y el origen creado en el sólido. La imagen de la derecha es el componente abierto en una nueva ventana de diseño con el origen de coordenadas en el objeto.
