Propiedades de masa



Utilice la herramienta MasaClosed para visualizar la información del volumen de los objetos en su diseño.

Si utiliza esta herramienta en una superficie, mostrará el área de superficie total. Si existen superficies múltiples en el mismo plano, la herramienta muestra el área de superficie total de todas las superficies. Para visualizar las áreas de superficie individuales de las superficies, utilice la herramienta Medir.



Ver propiedades de masa de un sólido

  1. Haga clic en MasaClosed en el grupo Inspeccionar de la pestaña MedirClosed.

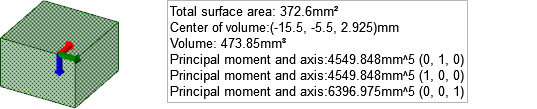

    Haga clic en un sólido en el árbol de estructura o haga triple clic en la ventana DiseñoClosed para visualizar su volumen, centro de la masa, y ejes y momentos del principio.

  2. En el centro del volumen aparece un pequeño origen con sus ejes orientados en la dirección de los ejes del principio. Para calcular los momentos del principio y los ejes para otro punto, presione Ctrl+clic en un origen para agregarlo a su selección.

    Para calcular el momento real de inercia, multiplique la medida del momento por la densidad del sólido.

    El eje se indica con los valores x, y, z; en la figura que se muestra arriba, esos valores son (0, -1, 0). El primer número es el eje rojo del origen, el segundo es el eje verde y el tercero es el eje azul.

Medir el área proyectada de uno o varios objetos

  1. Haga clic en MasaClosed en el grupo Inspeccionar de la pestaña MedirClosed.

  2. Haga clic en el comando de herramienta Seleccionar plano de referencia.

  3. Seleccione los objetos que quiere medir.

    También puede mantener presionada la tecla Alt y seleccionar el objeto sin utilizar el comando de herramienta.

    El área proyectada y la precisión calculada se muestran en la ventana DiseñoClosed.

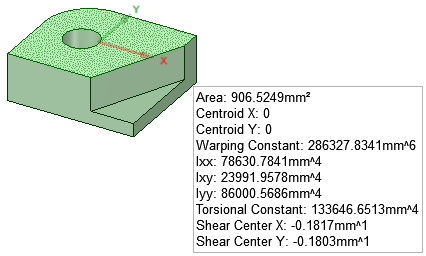

Medir las propiedades de una sección planar

  1. Haga clic en MasaClosed en el grupo Inspeccionar de la pestaña MedirClosed.

  2. Haga clic en el comando de herramienta Seleccionar área planar.

  3. Seleccione un área planar.
