El panel Propiedades se encuentra del lado izquierdo de la interfaz de SpaceClaim, debajo del árbol de estructura y del panel Opciones. Al seleccionar una superficie, un sólido o un componente completo haciendo triple clic en la ventana Diseño
o seleccionándolo en el árbol de estructura, verá las propiedades en el panel Propiedades. Puede utilizar el panel Propiedades para modificar los valores de diversas propiedades, como Color para configurar el color de una cara o cuerpo seleccionado, o modificar otras propiedades.
Además de los componentes, las superficies y los sólidos, puede modificar los valores de las propiedades para: objetos bocetados, imágenes insertadas, patrones y láminas metálicas. Las configuraciones de propiedades para estos objetos se describen en detalle en los temas específicos.
Puede ser útil configurar el panel Propiedades de forma tal que pueda ver las propiedades del objeto y el panel Estructura al mismo tiempo.
Seleccione un objeto en el árbol de estructura o haga clic con el botón derecho sobre el objeto en la ventana de diseño y seleccione Propiedades.
Edite los valores de propiedades.
Consulte Topología compartida en ANSYS para obtener más información.
Seleccione el diseño de primer nivel o un componente en el árbol de estructura.
Puede mantener presionada la tecla Ctrl y seleccionar más de un componente.
En el panel de propiedades, expanda las propiedades del documento para visualizar la siguiente información
Mostrar nombre: si desea que el nombre sea diferente del nombre del archivo.
Ruta del documento: ruta del documento en el disco.
Bloqueado: configure esta opción como verdadera si desea evitar que se modifique el documento.
Usar el nombre del archivo: configure esta opción como Verdadera si desea ver el nombre del archivo para el componente del diseño de primer nivel en el árbol de estructura. Configure esta opción como Falsa si desea usar el Nombre para mostrar.
Ingrese información adicional, como creador, descripción, título y versión en la sección Archivo del panel Propiedades.
Estas propiedades pueden incluirse en las tablas de BOM.
Seleccione el diseño de primer nivel o un componente en el árbol de estructura. Puede seleccionar más de un componente.
Haga clic con el botón derecho en el panel Propiedades y seleccione Agregar propiedad del documento para crear una propiedad personalizada.
Expanda las propiedades para ver los valores.
Ingrese un nombre para la propiedad, seleccione el tipo (fecha, booleano, número o cadena) e ingrese su valor.
Para borrar una propiedad personalizada, haga clic con el botón derecho en el panel Propiedades y seleccione Borrar propiedad del documento.
Seleccione un componente en el árbol de estructura.
Haga clic con el botón derecho en el panel Propiedades y seleccione Agregar propiedad del componente para crear una propiedad personalizada.
Expanda las propiedades para ver los valores.
Ingrese un nombre para la propiedad, seleccione el tipo (fecha, booleano, número o cadena) e ingrese su valor.
Las propiedades de componentes personalizadas pueden utilizarse en las BOM y los campos de notas. Para borrar una propiedad personalizada, haga clic con el botón derecho en el panel Propiedades y seleccione Borrar propiedad del componente.
Puede configurar el calibre de un material utilizado en una pieza de lámina metálica. Al asignar un calibre, puede controlar el espesor de una pieza de lámina metálica a un nivel más granular. El calibre es el espesor del metal organizado en forma numérica: cuanto más pequeño el número, más delgado el metal. Un diseño o componente de lámina metálica de un diseño debe asignarse a un material para que se visualice el menú desplegable de calibre. No puede seleccionar un calibre para diseños o componentes que estén configurados como ‘Material desconocido’.
Para asignar un material, en la estructura de árbol, seleccione el diseño en el nivel superior o el componente al cual desea asignar un material. Luego haga clic en el menú desplegable Nombre del material del grupo Material en el panel Propiedades. En el grupo Espesor en el panel Propiedades, haga clic en el menú desplegable de calibre y seleccione un calibre.
Puede especificar las propiedades del material de un componente de diferentes formas:
Para eliminar un material de un componente, seleccione Material desconocido en la biblioteca local.
Solamente puede modificar el valor de Densidad para las propiedades de materiales. El material seleccionado determina los demás valores.

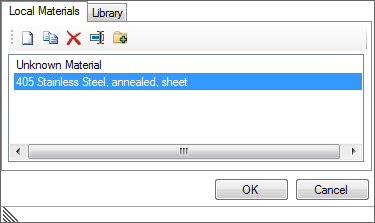

En la pestaña Materiales locales, también puede hacer lo siguiente:
.Los objetos redondeados y biselados creados en SpaceClaim se reconocen en forma automática, pero es posible que no sean reconocidos en modelos importados.
Seleccione una cara redondeada o biselada.
Cambie las propiedades del objeto redondeado o biselado a Verdadero.
Puede modificar las propiedades de la vista de la hoja de dibujo y otros aspectos de las hojas de dibujo como anotaciones, BOM, tablas y subprocesos en el panel Propiedades.
© Copyright 2015 SpaceClaim Corporation. Todos los derechos reservados.

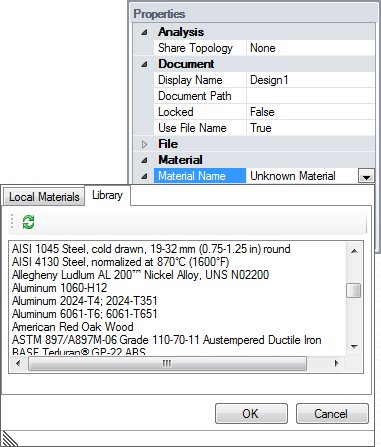

Seleccione un material en la biblioteca de materiales.
en el campo Nombre del material para ver la biblioteca de materiales.
