Fusión de caras



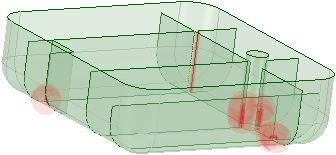

La herramienta Fusionar caras reemplaza dos o más caras vecinas por una sola cara nueva que se adapta a las caras originales. Utilice esta herramienta para simplificar un modelo antes de exportarlo para su análisis. La fusión de caras puede resultar en una malla más suave en el sólido.

Solamente debe fusionar caras que sean tangentes o casi tangentes; de lo contrario, los resultados podrían no ser los esperados.

No puede seleccionar bordes con la herramienta Fusionar caras. Deberá usar la herramienta Llenar en la pestaña DiseñoClosed cuando necesite seleccionar un borde y una cara para llenar una cara faltante. Las herramientas Caras faltantes y Espacios de la pestaña Preparar también cumplen esa función.



La herramienta para la fusión de caras solamente deberá utilizarse como preparación para el análisis. La fusión de caras simplifica el modelo al eliminar bordes y dificulta la modificación del modelo.



Fusionar caras

  1. Haga clic en Fusionar caras en el grupo AjustarClosed de la pestaña Reparar.

  2. Seleccione dos o más caras que desee fusionar.

  3. Si desea conservar la tangencia entre la nueva cara y la cara existente, haga clic en el comando de herramienta Conservar tangencia y seleccione la cara en la que desee conservar la tangencia.

  4. Haga clic en el comando de herramienta Completar.

    SpaceClaim reemplaza las caras seleccionadas por una nueva cara.

Comandos de herramienta

Los siguientes comandos de herramienta lo guían a través del proceso de edición:



El comando de herramienta Seleccionar está activo de forma predeterminada. También puede realizar la selección dibujando un recuadro en la ventana de diseño.

El comando de herramienta Conservar tangencia le permite seleccionar las caras en las que desea conservar la tangencia. La nueva cara estará tangente a la cara o las caras seleccionadas. También puede presionar Alt + clic para seleccionar caras que conservarán la tangencia.

El comando de herramienta Completar reemplaza las caras seleccionadas por una sola cara.
