Llenar

Si selecciona uno o más extremos de curvas de boceto, las curvas se concatenan en una sola spline. Las curvas de boceto vecinas se fusionan en un elemento seleccionable con una spline subyacente. Le spline no se muestra hasta que la curva concatenada se modifique:

Observemos las siguientes curvas de boceto:

Uno de los rectángulos no está cerrado. Si llenamos el rectángulo, el bucle se cierra en forma automática y se convierte en una superficie:

La abertura en este bucle es lo suficientemente pequeña como para que la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. la cierre en forma automática. Las aberturas más grandes no se cerrarán. Si una abertura es menos de 1.5 veces la longitud del menor espaciado de la cuadrícula en la cuadrícula de boceto, los bordes se extienden para cerrar la abertura. Si la abertura es mayor, aparecerá un mensaje en la barra de estado y los extremos de la abertura parpadearán.

La herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. también crea superficies de otros bucles cerrados de curvas de boceto. Las áreas con sombreado más oscuro en la imagen a continuación muestran dónde se superponen las piezas de la superficie. Si movemos el rectángulo, veremos la superficie que se creó en forma automática:

El resultado solamente tiene bordes para las curvas de boceto que no seleccionamos porque las curvas seleccionadas se usaron para crear una superficie separada.

Ahora volvamos y cerremos el rectángulo abierto, y hagamos que la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. cree superficies en forma automática sin seleccionar un borde:

Esta superficie presenta bordes para todas las curvas de boceto cerradas. Lo mismo ocurre en forma automática si pasamos del modo de boceto al modo 3D .

Si seleccionamos todas las curvas de boceto, luego hacemos clic en LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante., obtenemos una superficie sin bordes interiores:

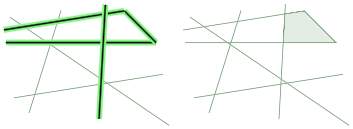

También puede llenar bucles de boceto y diseño:

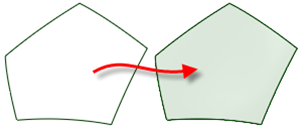

Y un bucle de curvas 3D no tangentes:

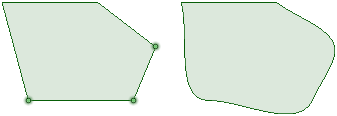

Puede seleccionar cualquier número de puntos de bordes en cualquier orden. Cada punto de borde se elimina y se crea una spline para hacer un cambio suave en la curvatura entre los bordes vecinos al punto:

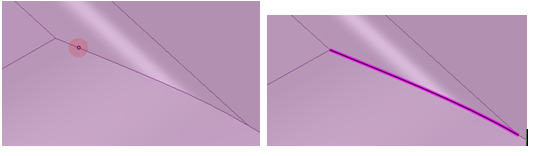

Si llena un vértice en un sólido, el sistema intentará fusionar los bordes coincidentes en un solo borde:

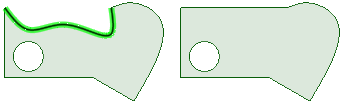

Si selecciona un borde de superficie en la forma de una spline o un arco, el borde se simplifica en una línea recta:

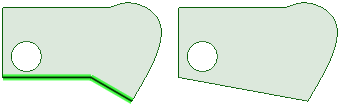

Si selecciona dos o más bordes de una superficie, los bordes se simplifican con un borde recto entre los extremos:

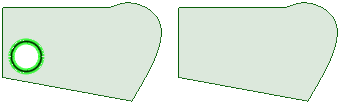

Si selecciona un borde que se encuentra completamente en una superficie, el borde se elimina:

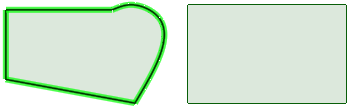

Si selecciona todos los bordes que encierran una superficie, la superficie se simplifica en un rectángulo en función de su extensión:

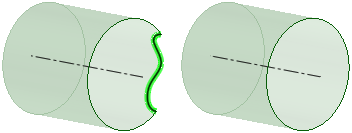

Si seleccione un solo borde que se apoya en una superficie analítica, la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. lo simplificará con los bordes vecinos:

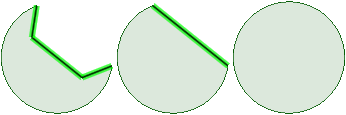

Puede llenar las aberturas irregulares en una superficie circular y la abertura se simplificará en un borde recto. Vuelva a usar la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. en el borde recto y el borde se redondeará:

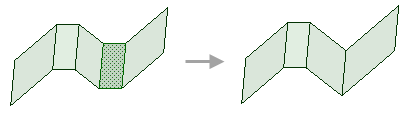

Seleccione un bisel en una superficie y luego use la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. para llenar el bisel.

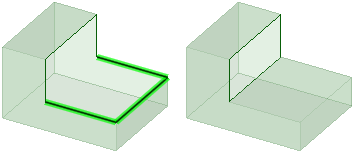

Si selecciona una cadena de bordes de superficie abiertos y planares, la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. crea caras en función de los bordes seleccionados:

o

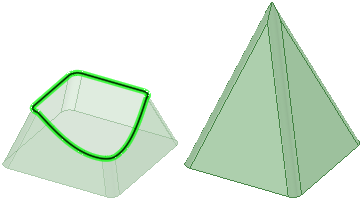

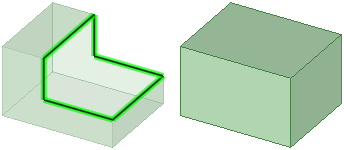

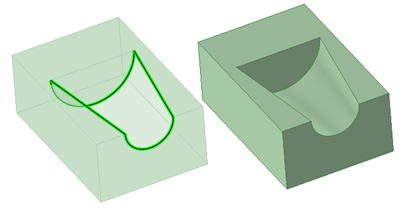

Si selecciona un bucle de borde abierto que pertenece a caras múltiples, la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. intentará taparlo con una superficie analítica (cilindro, cono, etc.):

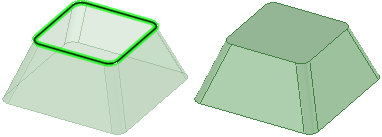

Si selecciona una serie de bordes planares, obtendrá una cara plana:

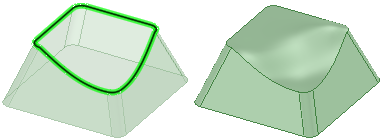

Si selecciona una serie de bordes de superficie que no son planares, la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. extenderá las caras vecinas si la opción CombinaciónTransición suavizada y de tangente entre las caras o bordes; se crea con la herramienta Arrastrar. de parche está desactivada:

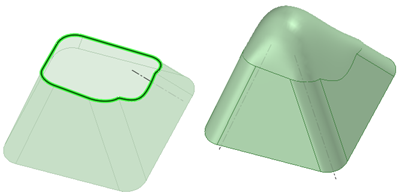

Si la opción CombinaciónTransición suavizada y de tangente entre las caras o bordes; se crea con la herramienta Arrastrar. de parche está activada,

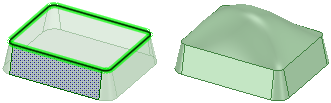

Si selecciona un bucle de bordes y presiona la tecla Alt+clic para seleccionar caras vecinas, la nueva cara será tangente a las caras que haya seleccionado con Alt+clic:

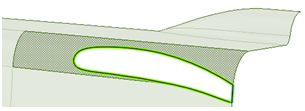

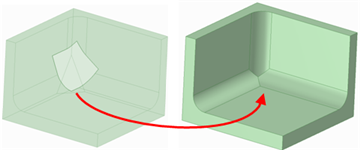

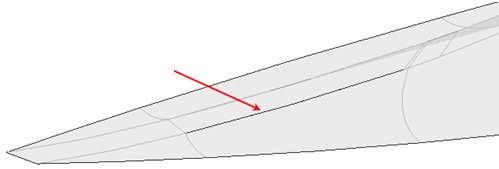

También puede extender las caras vecinas para llenar las aberturas plateadas (haga doble clic para obtener el bucle):

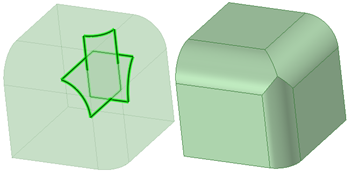

Si selecciona bordes abiertos en una superficie que se interseca en ella misma, la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. intentará formar un sólido y eliminar el exceso (también funciona con la herramienta CombinarHerramienta que se utiliza para cortar o pegar geometría.):

Si selecciona un bucle de bordes y usa las opciones CombinaciónTransición suavizada y de tangente entre las caras o bordes; se crea con la herramienta Arrastrar. de parche y Extensión de tangentes:

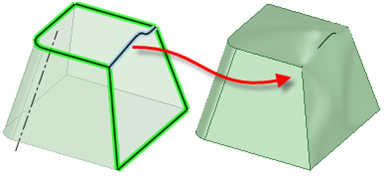

Para llenar un bucle de bordes, podrá presionar Alt y seleccionar curvas y las nuevas caras pasarán a través de las curvas:

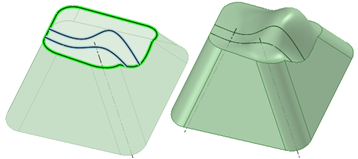

Si selecciona un bucle de bordes y curvas de guía, con o sin la opción Extensión de tangentes (que aplica a las áreas no influenciadas por las curvas de guía):

Si selecciona un borde impreso en la cara de una superficie o sólido, el borde impreso se elimina. Esto funciona igual que suprimir:

Si selecciona bordes laminares de un sólido o superficie, la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. simplifica los bordes al reemplazarlos por un solo borde que tenga la misma geometría:

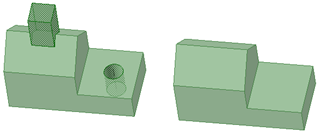

Si selecciona caras, la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. las elimina y extiende las caras vecinas:

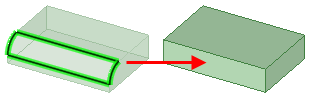

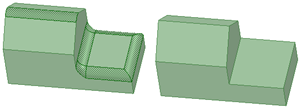

Si selecciona partes redondeadas o biseladas, la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. las elimina y las agrega a un grupo nombrado:

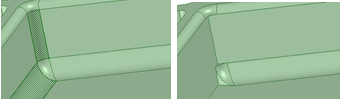

Si selecciona partes redondeadas con partes redondeadas vecinas, la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. crea tapas planares (porque por definición las partes redondeadas no se deben extender):

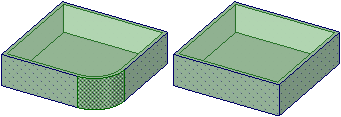

SI selecciona partes redondeadas en partes recubiertas, ambas caras del recubrimiento se llenan:

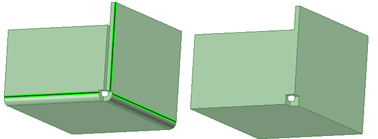

Si selecciona borde de juntas creadas en Láminas metálicas, las juntas se eliminan:

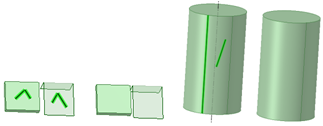

Si selecciona dos bordes impresos, como se muestra abajo, dichos bordes se combinan en un borde:

Con al menos una cara seleccionada y por lo menos un borde o curva de boceto seleccionada, la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. eliminará las caras seleccionadas y creará un sola cara nueva utilizando las caras eliminadas y los bordes seleccionados como entradas:

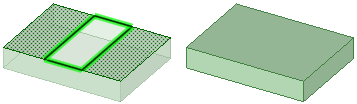

Si selecciona dos caras o superficies que no se tocan, puede reemplazarlos por una sola cara. Debe hacer doble clic para seleccionar la abertura entre las caras:

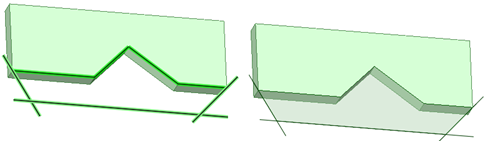

Cuando selecciona una combinación de curvas de boceto, curvas de diseño, bordes de superficie y bordes sólidos que se apoyan en el mismo plano y forman un bucle cerrado, la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. crea un superficie planar:

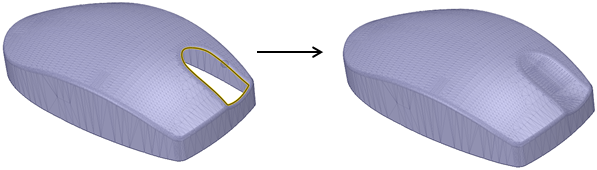

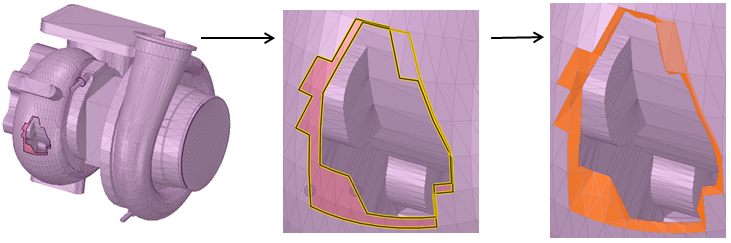

Los bucles internos y límites de malla se pueden llenar con la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante.. Los bucles se llenan con facetas que consideran la curvatura de las facetas vecinas. Esto produce un llenado muy suave y uniforme. Las facetas nuevas que se crean se agregan a la selección establecida después del llenado.

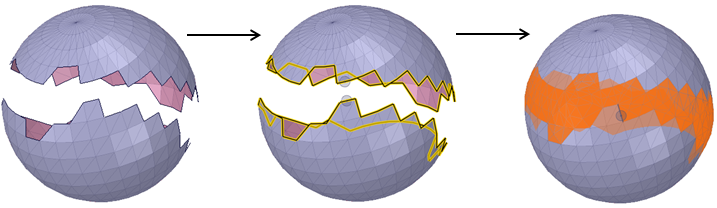

Existen tres casos en los que se pueden llenar múltiples bucles de malla en forma simultánea.

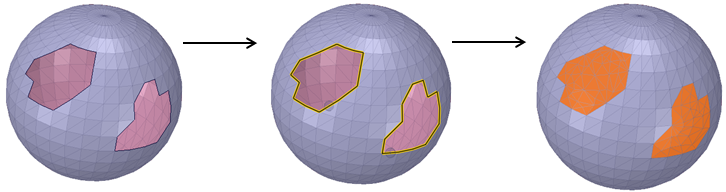

Bucles separados en el Mismo objeto de malla que NO tienen que estar unidos.







Bucles separados en el Mismo objeto de malla que TIENEN que estar unidos.







Bucles separados en un objeto de malla Diferente que TIENEN que estar unidos.







Los bucles en recubrimientos internos y externos, cuando se llenan de manera simultánea, crean el espesor de una pared. Llene los bucles internos y externos en forma separada para continuar el recubrimiento.
