Modos de diseño

En SpaceClaim, existen tres modos que puede utilizar para diseñar: Boceto, SecciónModo de diseño en el que se editan sólidos mediante el trabajo con sus bordes y vértices en la sección transversal. La vista es eliminada para mostrar detalles del interior. y 3D. Estos modos indican con claridad cuándo trabaja en 2D y 3D, y aclaran la diferencia entre trabajar en sección transversal (donde puede alterar los objetos en 3D) y en boceto (donde no puede alterar los objetos en 3D).

Cambiar de modos

1. Haga clic en una herramienta en el grupo de cintas ModoTres maneras de diseñar: Boceto, Sección transversal, o 3D. Puede alternas entre los modos en cualquier momento..

   También puede hacer clic con el botón derecho en un área vacía de la ventana de DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior. y seleccionar ModoTres maneras de diseñar: Boceto, Sección transversal, o 3D. Puede alternas entre los modos en cualquier momento. boceto, ModoTres maneras de diseñar: Boceto, Sección transversal, o 3D. Puede alternas entre los modos en cualquier momento. sección o ModoTres maneras de diseñar: Boceto, Sección transversal, o 3D. Puede alternas entre los modos en cualquier momento. 3D en el menú contextual, o presionar K (para el modo Boceto), X (para el modo SecciónModo de diseño en el que se editan sólidos mediante el trabajo con sus bordes y vértices en la sección transversal. La vista es eliminada para mostrar detalles del interior.) o D (para el modo 3D).

   Si está realizando un boceto, puede hacer clic en Regresar al modo 3D en la minibarra de herramientas del plano de Boceto.

2. Si pasa del modo 3D a otro modo, seleccione un plano para realizar el boceto o crear una sección transversal.

   Cuando selecciona un objeto de origen o su centro, haga clic en el modo Boceto, el plano de boceto se alinea al eje XY del objeto de origen.

Invertir la vista en el modo sección

Haga clic con el botón derecho y seleccione Invertir dirección de visualización mientras está activo el modo sección.

Grupo de cintas Modo

El grupo de cintas ModoTres maneras de diseñar: Boceto, Sección transversal, o 3D. Puede alternas entre los modos en cualquier momento. presenta las siguientes herramientas:

Ejemplos

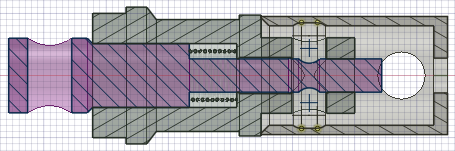

Un diseño en el modo sección; el componente activo se muestra en la parte de la pieza coloreada (en este ejemplo, en magenta) y los componentes inactivos se muestran en gris.

Al pasar del modo Boceto al modo 3D, las curvas de boceto cerradas se convierten automáticamente en objetos de superficie y las curvas de boceto se convierten en bordes. Solamente las curvas de boceto que contribuyen a la superficie cerrada se convierten en bordes; las curvas restantes se conservan en el diseño como curvas libres.
