Edición en la sección transversal



Utilice el modo Section (SecciónClosed) para editar sólidos mediante el trabajo con sus bordes y vértices en la sección transversal. Puede modificar caras, bordes, planos, cilindros, círculos y biseles en el modo sección. Puede editar sólidos y cuerpos de superficies.

En el modo SecciónClosed, las líneas representan caras y los puntos (o vértices) representan bordes.

Por ejemplo, para rotar una cara alrededor de un borde, seleccione la línea que representa la cara, presione la tecla Alt y haga clic en el vértice que representa el borde y arrastre. Al mover una línea trazada en modo SecciónClosed no se mueve el sólido en que se traza. Debe mover una línea de sección (una línea que representa una cara) para modificar un sólido en el modo SecciónClosed.

El sombreado se utiliza para mostrar la intersección del plano transversal y un sólido. Los centros de arco se muestran como pequeñas marcas de cruz. El sombreado aparece más oscuro dentro de las caras para indicar lo que se muestra en una vista de sección transversal. (Ver ejemplos a continuación).

Se pueden utilizar las siguientes herramientas: Seleccionar, ArrastrarClosed, MoverClosed, CombinarClosed, DividirClosed cuerpo, RecubrimientoClosed, DesplazamientoClosed, LlenarClosed y todas las herramientas de boceto. Utilice la herramienta Seleccionar para editar caras estriadas (representada por una estría en la sección transversal). También puede cortar, copiar y pegar. Recomendamos colocar la escena por encima de la cuadrícula para mejorar la visibilidad de la sección transversal.

Para editar en la sección transversal

  1. Seleccione o anule la selección de opciones en función de si desea mantener y ver las relaciones mientras edita en la sección transversal.

  2. Seleccione la cara que desee utilizar para crear el plano de la sección transversal, o seleccione cualquier cara, borde o vértice que defina un plano.

    Si está en una hoja de dibujo con vistas en la sección transversal, no tiene que escoger una cara, dado que el plano de la hoja de dibujo se utiliza automáticamente como el plano de la sección.

  3. (Opcional) Mover o rotar la cuadrícula de la sección transversal y haga clic en la herramienta SecciónClosed cuando haya finalizado.

  4. Haga clic y arrastre los bordes y vértices de la sección transversal para editarlas.

    También puede plegar bordes con la herramienta Plegar y arrastrar puntos de sección (bordes) y líneas de sección (caras) con la herramienta ArrastrarClosed. Si configura el modo autoextruir/rotar bocetos en el modo SecciónClosed Opción avanzada de SpaceClaim, el boceto hecho con las herramientas de boceto se extruyen o rotal para formar superficies y sólidos al comenzar el boceto sobre el borde de una superficie o sólido existente. Para rotar automáticamente, el boceto debe ser colocarse en una cara rotada. Si no comienza el boceto en un borde existente, cambia al modo Boceto.

    Recomendamos aumentar el zoom de su diseño para que sea más fácil para seleccionar la entidad correcta. Por ejemplo, si intenta seleccionar un borde, pero el diseño parece muy pequeño en la ventana de diseño, es posible que accidentalmente seleccione un punto medio o punto final del borde. Si se mueve el punto medio o punto final de un borde no se reflejará en una entidad simétrica.

Opciones

Las siguientes opciones están disponibles en la herramienta SecciónClosed.



Maintain Mirror (Mantener simetría)

Seleccione esta opción para mantener la influencia de las simetrías en su diseño durante la edición.

Maintain Offset (Mantener desplazamiento)

Seleccione esta opción para mantener la influencia de referencias en su diseño durante la edición. Las caras de referencia se muestran como bordes azules cuando se ve en la sección transversal.

Curve Fitter Options (Opciones del ajustador de la curva)

Si el plano de la sección pasa por un objeto Malla, el sistema se ajustará a través de los puntos de la faceta. Las líneas se visualizan en verde y los arcos, en azul. Las siguientes opciones se aplican a las curvas creadas por el sistema.



  • Fit curves (AjustarClosed curvas) - desactive esta opción si no desea que el sistema ajuste las curvas a través de los puntos.

  • Tolerance (Tolerancia) - determina la cantidad de puntos que se encontrarán, lo que también determina cuántas curvas se crearán. Cuanto más pequeña sea la tolerancia, más puntos se encontrarán y curvas se crearán.

  • Auto-merge (CombinarClosed automáticamente) - cuando está seleccionado, el sistema combinará líneas y arcos para formar estrías. Las estrías se visualizan en color rosa.

Ejemplos

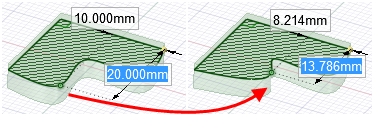

MoverClosed un punto de estría en el modo sección





Un sombreado oscuro indica el sombreado que se mostraría en la vista de sección transversal de una hoja de dibujo

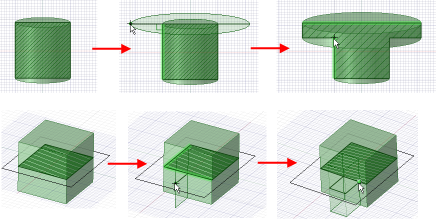

ExtruirClosed mientras se dibuja en modo SecciónClosed
