Edición con dimensiones de anotación

Puede utilizar dimensiones de anotación 3D para modificar su diseño utilizando las herramientas ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. y MoverHerramienta que se utiliza para trasladar o rotar geometría.. Las dimensiones de anotación se pueden utilizar junto con las dimensiones de regla.

Para ver un tutorial de video sobre este tema, consulte Tutorial: dimensiones de anotación en la página web de SpaceClaim.

Utilizar dimensiones de anotación 3D con la herramienta Arrastrar o Mover

1. Haga clic en ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. o MoverHerramienta que se utiliza para trasladar o rotar geometría. en el grupo Editar de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..

2. Seleccione el objeto que desea arrastrar o mover. Puede seleccionar un borde, una cara, un punto o una superficie.

3. Si utiliza la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría., seleccione una dirección en el controlador Mover.

4. Haga clic en el icono de chispa cercano a la dimensión que desea usar para impulsar el cambio. El icono se vuelve amarillo cuando desplaza el cursor sobre él, como se muestra en la imagen de arriba.

   El campo de dimensiones se puede editar cuando hace clic en el icono de chispa.

   Estos iconos aparecen cuando utiliza una herramienta que se puede usar con dimensiones de anotación para impulsar cambios. La dimensión de anotación debe estar asociada a la cara, el borde o el punto que quiera cambiar.

   Si utiliza la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría. y no ve el icono de chispa, debe seleccionar la dirección en el controlador MoverHerramienta que se utiliza para trasladar o rotar geometría. o debe crear una dimensión de regla. Obtendrá resultados más predictivos si vuelve a anclar el controlador MoverHerramienta que se utiliza para trasladar o rotar geometría. a la cara, el borde o el punto correspondiente.

5. Escriba una nueva dimensión y presione Enter.

   Los objetos que seleccionó cambiarán en función de la dimensión.

   Si la dimensión que modifica no está asociada a los objetos seleccionados, nada cambiará y verá un mensaje de error en el área de estado en el lado inferior derecho de la ventana SpaceClaim.

   Si la herramienta no puede hacer los cambios en la dirección que señala el controlador ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. o MoverHerramienta que se utiliza para trasladar o rotar geometría., intentará hacer los cambios en la dirección opuesta para conseguir la dimensión que ingresó.

Ejemplos

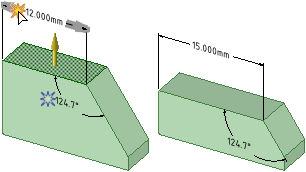

Selección de una dimensión con la herramienta ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. activa

Selección de una dimensión con la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría. activa. Deberá seleccionar una dirección en el controlador MoverHerramienta que se utiliza para trasladar o rotar geometría. antes de que pueda seleccionar una dimensión.

Modificación del valor de un campo de dimensión

Uso de una dimensión angular para ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. una cara con un eje rotado establecido

Uso de dimensiones lineales para desplazar una cara con ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.

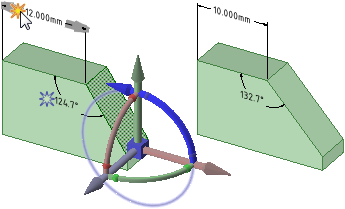

Uso de una dimensión lineal para modificar el ángulo de una cara con MoverHerramienta que se utiliza para trasladar o rotar geometría.

NotaAnotación en un diseño, hoja de dibujo, o marcado 3D. Las notas contienen texto o símbolos que se insertan y que un líder de notas puede conectar a la geometría.: Volvimos a anclar la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría. al borde horizontal inferior de la cara.

Arrastre con una dimensión circular en una cara desplazada con otra cara cilíndrica. También funciona cuando selecciona ambas caras circulares sin relación de desplazamiento
