Controlador de movimiento

El controlador de movimiento se usa para mover objetos en 2D y 3D. El controlador de movimiento le permite trasladar y girar objetos. El controlador de movimiento se usa haciendo clic en los ejes del controlador de movimiento y arrastrando el objeto seleccionado.

Al seleccionas el objeto que desea mover y hacer clic en una de las herramientas de movimiento, SpaceClaim calcula el punto de anclaje y la orientación del controlador de movimiento. Si alguno de estos es incorrecto, puede cambiarlos.

Puede ajustar el tamaño del controlador de movimiento en las opciones más populares.

Para trasladar los objetos con el controlador de movimiento

1. Haga clic en el eje que está alineado con la dirección en la que desea mover el objeto seleccionado.

2. Arrastre en la dirección del eje para mover el objeto.

   Pulse Ctrl+arrastrar para crear una copia del objeto mientras se mueve.

Para girar los objetos con el controlador de movimiento

Utilice el eje de rotación curvado que está alineado con la dirección que desea girar:

• Arrastre el eje para girar del objeto seleccionado.

  Puede mantener pulsada la tecla Ctrl para crear una copia del objeto mientras se mueve.

• Haga doble clic en el eje para girar el objeto 90 °. Puede mantener pulsada la tecla Ctrl mientras hace doble clic para crear una copia del objeto a 90 °.

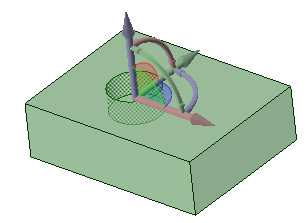

Desplazarse libremente dentro de un plano con el controlador de movimiento

Utilice los planos entre los controladores de movimiento para desplazarse dentro de un plano.

• Mantenga pulsada la tecla Alt
• Se visualizan planos de cuartos de círculos entre los controladores de movimiento
• Seleccione el plano donde desea desplazarse
• Suelte la tecla Alt y empiece a arrastrar

  Mientras arrastra el objeto, el cursor cambia al cursor de arrastre libre.

• Al hacer clic en el controlador de movimiento se cancela el movimiento de arrastre libre.

Volver a alinear los ejes del controlador de movimiento

Puede volver a alinear el controlador de movimiento de las siguientes maneras:

• Arrastre las esferas pequeñas que se encuentran en cada eje de rotación del controlador de movimiento para reorientarlas. Mientras arrastra, también puede presionar la barra espaciadora para introducir el ángulo directamente.

• Arrastre la esfera central del controlador de movimiento (o utilice la guía de herramientas de Anclar) para colocarlo sobre otro sólido, cara, borde o vértice. Si utiliza este método, tenga en cuenta que el objeto seleccionado aún es el que va a mover.

• Pulse Alt+clic en un punto o una línea (o utilice la guía de herramientas MoverHerramienta que se utiliza para trasladar o rotar geometría. el sentido) para orientar el eje lineal más cercano hacia ese punto o a lo largo de la línea.

Ejemplo

Ajuste del tamaño del controlador de movimiento en las opciones frecuentes.
