Creación de indicadores de notas

Utilice la herramienta Indicador de nota para crear una flecha desde su nota.

Crear un indicador de nota

1. Haga clic en Indicador de nota en el grupo AnotaciónInformación que se puede agregar a un dibujo, tales como notas, dimensiones, tolerancias geométricas, marcas de centro y listas de materiales. que se encuentra en la pestaña Detalles.

   Desplace el cursor por encima de las notas en el plano de anotaciones activo para conocer las posibles formas de conectar el indicador a la nota.

2. Haga clic sobre un punto de conexión en la nota para dibujar el primer segmento del indicador de nota.

   Desplace el cursor sobre su diseño para resaltar la geometría a la que puede unir el extremo del indicador de nota. También puede unir indicadores a objetos temporales.

3. Para una línea segmentada, haga clic para establecer cada punto de la línea del indicador de nota.

4. Finalice el indicador de nota haciendo clic sobre un vértice, un borde o una cara para unir el extremo del indicador de nota, o haga doble clic en cualquier punto para finalizar el indicador de nota.

   El extremo del indicador de nota es una flecha, salvo que se una a una cara.

Acople de un indicador a incrementos de 45°

Al crear un indicador, mantenga presionada la tecla Shift para acoplar el Indicador al incremento de 45° más próximo.

1. Haga clic para establecer el punto de inicio del Indicador.
2. Comience a arrastrar para acercarse a la orientación deseada.
3. Mantenga presionada la tecla Shift.
4. El Indicador se acopla al incremento de 45° más cercano.
5. Mantenga presionada la tecla Shift y arrastre para establecer la longitud.
6. Haga clic para establecer el extremo del Indicador.

Subrayado del texto de una nota con un indicador

1. Cree una nota
2. Ingrese a la herramienta Indicador.
3. Una un Indicador a la ubicación de subrayado
4. Complete el indicador
5. Seleccione el indicador
6. Botón derecho del mouse > Subrayar
7. Se subraya el texto

Cuando inicia el indicador, al desplazarse cerca del texto de la nota, se visualizan los puntos de unión. La imagen arriba muestra la ubicación de subrayado resaltada.

Seleccione el indicador y utilice el menú contextual para seleccionar Subrayado. Esto transforma el indicador en un indicador subrayado.

Insertar un símbolo completo

Haga clic con el botón derecho en el indicador de nota y seleccione Completo.

Modificar los segmentos del indicador de nota

Arrastre un segmento de la línea del indicador de nota para moverlo y mover los puntos límites que lo circundan. Haga clic con el botón derecho sobre el indicador de nota y seleccione Agregar punto de quiebre para crear un segmento nuevo.

Puede eliminar los segmentos de líneas de indicadores de nota borrando los puntos de quiebre que bordean el segmento.

Modificar las propiedades del indicador de nota

1. Haga clic con el botón derecho en el indicador de nota y seleccione Propiedades.

2. Modifique los valores de Estilo, Longitud y Ancho de la flecha.

3. Establezca el valor Completo como Verdadero para visualizar un símbolo completo. Seleccione Falso para ocultarlo.

Adjuntar un indicador de nota a una intersección virtual

1. Seleccione la herramienta Indicador de nota del grupo de cintas AnotaciónInformación que se puede agregar a un dibujo, tales como notas, dimensiones, tolerancias geométricas, marcas de centro y listas de materiales. en la pestaña Detalles.

2. Presione Ctrl + clic sobre una línea.

3. Presione Ctrl + clic sobre una línea de convergencia.

   El puntero del indicador de nota se adjunta a la intersección virtual. También puede arrastrar el extremo de la intersección virtual, dibujar otro indicador para esta, crear intersecciones virtuales en secciones cruzadas para objetos redondeados y entre un borde angular y recto.

Ejemplos

Una intersección virtual

Unión al punto de conexión inferior de una nota para crear un indicador con un quiebre o un codo.

Unión al punto de conexión inferior de una nota para crear un indicador recto.

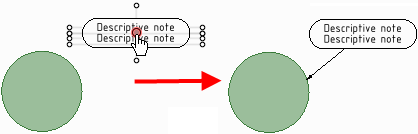

Utilice el punto de conexión central para crear notas circulares o notas en globos de BOM conforme al estándar JISNormas de la Asociación Japonesa de Normalización para dibujos técnicos. Puede personalizar el estilo de las anotaciones conforme a las normas JIS. Los valores JIS predeterminados son los mismos que ISO, con la salvedad de que JIS utiliza vistas en tres ángulos, mientras que ISO utiliza vistas del primer ángulo. Véase ASME, ISO., sin quiebre ni codo.
