Vistas de secciones transversales desplazadas

Las secciones desplazadas le permiten mostrar detalles interiores que se encuentran en planos de secciones diferentes en una vista.

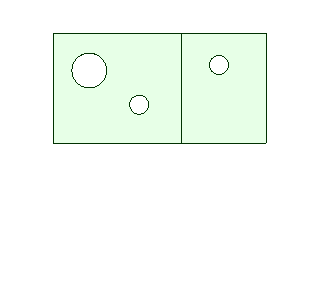

En algunos casos, se recomienda mostrar solamente la geometría que se detalla en el plano de sección. Esto se denomina SecciónModo de diseño en el que se editan sólidos mediante el trabajo con sus bordes y vértices en la sección transversal. La vista es eliminada para mostrar detalles del interior. de área. En otros casos, se recomienda ver también la geometría detrás del plano. Esto se denomina SecciónModo de diseño en el que se editan sólidos mediante el trabajo con sus bordes y vértices en la sección transversal. La vista es eliminada para mostrar detalles del interior. total. Ambos tipos se ilustran en la imagen a continuación.

La sección DetalleAspectos del diseño incorporados para comunicarse con terceros o presentar el diseño para su revisión. Utilice las herramientas de la pestaña Detalles para anotar los diseños, crear hojas de dibujo y examinar los cambios en el diseño. Se puede personalizar configuración de detalles para ajustarse a las normas o crear su propio estilo personalizado. de las Opciones de SpaceClaim también tiene ajustes para las Secciones transversales. Consulte las Opciones de vista y las Opciones de estilo de línea.

Las vistas de secciones transversales desplazadas pueden crearse de las siguientes maneras:

• Como una vista nueva proyectada de una vista existente.
• Al convertir una vista existente en una sección transversal.

Una vez creada una sección transversal, puede invertir la dirección de visualización.

1. Haga clic con el botón derecho en una línea de sección o flecha.
2. Seleccione Invertir dirección de visualización.

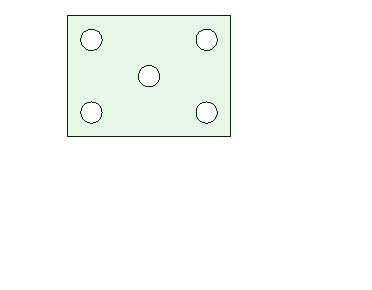

Crear una sección desplazada de una sección transversal existente

1. Cree una vista de sección transversal.
2. Seleccione el comando de herramienta Crear sección desplazada.
3. Haga clic en la línea de la sección en el punto donde quiera crear un desplazamiento.
4. Arrastre el lateral de la línea de la sección que desee que pase por un detalle diferente.
5. Siga hasta establecer todos los desplazamientos necesarios.

Cuando selecciona y arrastra segmentos de línea de sección individual, el segmento que arrastra se acoplará y se fusionará con otras secciones.

Flujo de trabajo alternativo

1. Cree una vista de sección transversal.
2. Haga clic con el botón derecho en la línea de sección.
3. Seleccione DividirLa herramientas Combinar se usa para separar sólidos o superficies. Se selecciona un sólido o superficie para utilizar como herramienta de corte del objetivo. Véase objeto Corte. sección.
4. SpaceClaim crea un desplazamiento predeterminado.
5. Arrastre los segmentos de línea de sección individual al lugar deseado.

   Cuando selecciona y arrastra segmentos de línea de sección individual, el segmento que arrastra se acoplará y se fusionará con otras secciones.

   Solamente puede dividir los segmentos que están perpendiculares a la dirección principal.

6. Siga hasta establecer todos los desplazamientos necesarios.

Crear una sección desplazada como vista de una sección transversal nueva

1. Realice un boceto de una cadena de líneas en una vista de hoja de dibujo.
2. Seleccione un segmento de línea.
3. Ingrese a la herramienta SecciónModo de diseño en el que se editan sólidos mediante el trabajo con sus bordes y vértices en la sección transversal. La vista es eliminada para mostrar detalles del interior. transversal.
4. Mueva el cursor para ubicar la vista de la sección transversal planar.

La nueva vista se proyectará en forma perpendicular al segmento de línea seleccionado, que puede estar inclinado.

SpaceClaim encontrará el otro segmento conectado para crear la vista.

Si la herramienta no puede encontrar una cadena de líneas ambigua, se creará una sección planar.

Publicar una vista de sección transversal a 3D

1. Haga clic con el botón derecho en la vista de sección transversal en la hoja de dibujo o en el árbol de estructura.

2. Seleccione Publicar a 3D del menú contextual.

   Aparece una sección publicada como nodo raíz en el árbol de estructura.

   Puede hacer clic con el botón derecho en la sección transversal publicada en una ventana DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior. y seleccionar Recorte con PlanoGeometría de construcción compuesta de una superficie plana. Los planos se pueden utilizar para un boceto 2D, vista de sección de un modelo, un plano neutro en una característica de bosquejo.. También puede utilizar la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría. para mover una sección transversal publicada.
