Panel de selección

Utilice el panel Selección para seleccionar objetos de la misma pieza que sean similares o estén relacionados con el objeto actualmente seleccionado. La lista de resultados aparece en función de la geometría que se seleccionó para la búsqueda. Por ejemplo, realizamos la búsqueda en función de la cara redondeada resaltada en la imagen a continuación. Consulte los ejemplos que se muestran a continuación para ver qué pasa cuando hace clic en cada uno de los resultados de búsqueda.

Seleccionar objetos similares a los objetos actualmente seleccionados

1. Seleccione un objeto 3D.

2. Haga clic en la pestaña Selección para ver el panel Selección.

   Inicialmente, la pestaña Selección se encuentra en la parte inferior del panel de Estructura.

3. (Opcional) Seleccione la opción Todos los cuerpos para buscar todos los cuerpos en el componente activo.

   Las siguientes categorías de selección se pueden seleccionar en más de un cuerpo:

   • Bordes: Misma longitud, Misma longitud con misma orientación, Orificio de radio igual o menor.

   • Caras: Redondas iguales, Redondas iguales o más pequeñas, Biseladas iguales o menores, Orificio igual o menor, Misma área, Mismo lugar, Cilindro de igual radio.

4. (Opcional) Seleccione una categoría de la lista desplegable para ver aquellos objetos con la relación seleccionada.

   Seleccione Todos los tipos para ver todas las geometrías relacionadas con su selección.

   Categorías de selección

   Categoría	Descripción	Ejemplo	Tipos de selección
   Cuerpos	Cuerpos en función del volumen comparados con el cuerpo actualmente seleccionado.	Esta categoría de selección de potencia es especialmente útil cuando necesita encontrar y borrar muchos elementos pequeños en un diseño, como cierres.	Todos los cuerpos con volumen <=, =, o >= al volumen del cuerpo seleccionado
   Caras coaxiales	Objetos con el mismo eje		Orificio coaxial Protuberancia coaxial Cilindro coaxial Superficies coaxiales
   Componentes	Todas las instancias del componente seleccionado.		Componentes
   Bordes	Bordes iguales al borde seleccionado		Bordes con la misma longitud Bordes con la misma longitud y la misma orientación Bordes con la misma longitud en la misma cara Bucle de bordeTodos los bordes que rodean una cara, una serie continua de bordes conectados de borde a borde y que forman un bucle cerrado. Haga doble clic en un del bucle para seleccionar todo el bucle. de superficie Bordes de lámina metálica dura
   Características	GruposConjuntos de objetos que aparecen en la pestaña Grupos. Se puede crear un grupo a partir de cualquier conjunto de objetos seleccionados. La información como la selección, Alt+selección, mover anclaje, axis y dimensión de regla se almacena con el grupo. de caras que forman protuberancias, depresiones, caras interiores o que encierran otras caras		Protuberancia Depresión Caras interiores Encerrado por
   Espesor de cara de superficie media	CaraLado u otra superficie de un sólido. Algunos ejemplos son la superficie interior de un orificio o los seis lados de un sólido rectangular. Véase Superficie. de superficie media con el mismo espesor		Caras y cuerpos
   Desplazar caras	Caras que tienen una relación de desplazamiento definida		Todas las caras de línea de base de desplazamiento Todas las caras de desplazamiento Caras con el mismo desplazamiento Todas las caras coincidentes
   Patrones	Miembros de patrón, patrones enteros o todos los patrones reconocidos		Miembro de patrón Patrón reconocido Todos los miembros del patrón NotaAnotación en un diseño, hoja de dibujo, o marcado 3D. Las notas contienen texto o símbolos que se insertan y que un líder de notas puede conectar a la geometría.: Si el patrón no tiene una relación de patrón en [%=General.ProductName%, deberá mantener presionado Alt y seleccionar la cara que tenga los miembros de patrón para poder seleccionar un patrón reconocido.
   Objetos redondos	Objetos redondos y biselados		Objetos redondos de igual radio ObjetoCualquier elemento que pueden reconocer las herramientas. Los objetos en 3D son vértices, bordes, caras, superficies, sólidos, esquemas, planos, ejes y orígenes. Los objetos en 2D son puntos y líneas. redondos de igual radio o más pequeños Biseles de igual tamaño o más pequeños Caras redondas de radio variable y cadenas de caras, incluso si están compuestas de una mezcla de caras constantes y variables
   Mismo color	Caras del mismo color		Caras
   Mismo tipo de curva	Curvas del mismo color, tipo y longitud		Caras del mismo color que la cara originalmente seleccionada
   Mismas dimensiones de orificio	Orificios estándares con las mismas dimensiones de orificio		Orificios estándares
   Mismo tamaño	Caras que tiene el mismo radio o área		Cilindro de igual radio Orificio de igual radio Protuberancias de igual radio Caras con la misma área Orificios iguales o más pequeños que Orificios de superficie iguales o más pequeños que
   Lámina metálica	Objetos de lámina metálica		Esquinas de inglete Mismo tipo de unión y parámetros Nervaduras y formas con los mismos parámetros

5. (Opcional) Si deshabilita Calcular en forma automática los resultados de selección de potencia en las opciones de Selección, luego deberá hacer clic en para buscar objetos relacionados en su diseño. De lo contrario, los resultados de búsqueda se mostrarán en forma automática.

   Los objetos relacionados se muestran en el área principal del panel. Pase el cursor por encima de los objetos en la lista para resaltar los objetos en la ventana DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..

6. (Opcional) Configure la Tolerancia relativa de la selección de potencia en las opciones de Selección para buscar elementos dentro de una tolerancia del tamaño de destino.

7. (Opcional) Haga clic en un vínculo azul para modificar ese parámetro en la búsqueda.

8. Haga clic sobre cualquier cantidad de objetos relacionados en la lista para agregarlos a la selección en curso.

   Puede hacer Ctrl + clic para seleccionar varios objetos.

Encontrar todos los bucles de bordes de una superficie

1. Seleccione una superficie que presente un bucle de superficie.

2. Seleccione Bucle de bordeTodos los bordes que rodean una cara, una serie continua de bordes conectados de borde a borde y que forman un bucle cerrado. Haga doble clic en un del bucle para seleccionar todo el bucle. de superficie en la lista de categorías.

   Esta opción es útil cuando aparecen bucles de bordes en la parte superior de cada uno en la ventana DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..

Seleccionar y crear patrones reconocidos

1. Seleccione una protuberancia o depresión que sea miembro del patrón.

2. Mantenga presionada la tecla Alt y seleccione la cara planar que presente el posible patrón.

   Debe seleccionar esta cara para reconocer un patrón.

3. Seleccione Patrón reconocido de la lista relacionada.

4. Haga clic con el botón derecho en el posible patrón y seleccione Crear patrón en el menú contextual para convertir la protuberancia o depresión seleccionada en un patrón.

5. (Opcional) Seleccione una cara de un miembro de patrón para ver y editar la cuenta y las dimensiones.

Seleccionar caras que rodean un vacío interno

1. Haga clic en una cara del sólido con caras internas.

2. Seleccione Caras internas en la lista de categorías.

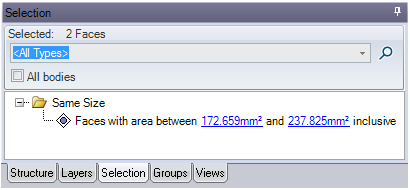

Encontrar todas las caras en un rango de áreas entre dos caras

1. Seleccione dos caras.

2. Haga clic en el panel de Selección.

   Los resultados de búsqueda muestran todas las caras en su diseño con un área entre las dos caras seleccionadas.



Seleccionar todas las caras del mismo color

1. Abra un modelo con colores diferentes en caras múltiples del modelo.

2. Seleccione una cara de un color en particular

3. Haga clic en la pestaña del panel Selección en el árbol de estructura

4. Haga clic en la opción Caras del mismo color abajo de la carpeta Mismo color en el panel de Selección

5. Se seleccionarán todas las caras que sean del mismo color que la cara originalmente seleccionada.

Ejemplos

Seleccionamos la cara redonda resaltada arriba.

Las caras resaltadas arriba se seleccionan al hacer clic en Todos los objetos redondos son iguales o más pequeños que 4.34 mm.

Las caras seleccionadas arriba se seleccionan al hacer clic en Depresión.

Las caras seleccionadas arriba se seleccionan al hacer clic en Bucle de bordeTodos los bordes que rodean una cara, una serie continua de bordes conectados de borde a borde y que forman un bucle cerrado. Haga doble clic en un del bucle para seleccionar todo el bucle. de superficie.
