Estilos de la cuadrícula del boceto



Se puede modificar si la cuadrícula se muestra, y cómo la geometría por encima o por debajo de la cuadrícula se muestra en cada ventana de diseño. Si lo desea, puede utilizar un estilo cuando está examinando un componente y otro cuando crea nueva geometría dentro de un componente. Puede personalizar aún más la cuadrícula del boceto al ocultar las líneas y caras de la sección con las opciones SpaceClaim.

Mostrar u ocultar la cuadrícula del boceto

Marque la casilla Show Sketch Grid (Mostrar cuadrícula del boceto) en el grupo de la barra de herramientas en la pestaña Pantalla para visualizar la cuadrícula del boceto. La cuadrícula del boceto aparece en todas las herramientas de diseño. Mostrar la cuadrícula del boceto permite ajustar las líneas de la cuadrícula y ofrece una indicación visual de la orientación de su boceto dentro del diseño

Determinar cómo se visualizará la geometría por encima o debajo de la cuadrícula

Recortar el diseño con un plano

Haga clic con el botón derecho en un plano y seleccione Clip with Plane (RecortarClosed con el plano). Para restaurar la vista de su diseño, haga clic con el botón derecho en el plano y seleccione Clip with Plane (RecortarClosed con el plano) nuevamente.

Los planos, ejes y anotaciones no se sujetan.

Ejemplos

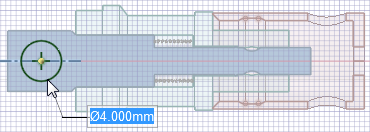

El atenuar la escena debajo de la cuadrícula hace que sea más fácil ver cuando se dibuja en el modo de sección.





Evaluación de una sección con la escena sujetada por encima de la cuadrícula
