Dobladillos

La siguiente tabla muestra los tipos disponibles de dobladillos.

Los dobladillos se pueden crear de dos formas básicas.

• Aplicado a un borde seleccionado
• Arrastrando un borde seleccionado

Si mueve una pared con un dobladillo, este último se mueve con la pared.

Haga clic en la opción Hes (Dobladillos) en el grupo Resaltar para resaltar todos los dobladillos en el diseño de chapa metálica.

Crear un dobladillo mediante la herramienta Hem (Dobladillo)

1. Seleccione un borde
   • Solo puede crear Dobladillos sobre bordes rectos que tengan bordes de espesor encuadrado recto.
   • No se pueden crear dobladillos en bordes no espesos, como aquellos creados con biseles.

2. Elija un tipo de dobladillo de la lista desplegable de dobladillos

3. Se crea el dobladillo

   • Los dobladillos sencillos se desplazan por un espesor de pared.

Crear un dobladillo mediante la herramienta Pull (Arrastrar)

1. Utilice el menú desplegable de la herramienta Hem (Dobladillo) para Dobladillo predeterminado

2. Entrar en la herramienta Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.).

3. Seleccionar un borde
4. Seleccione la flecha de arrastre en línea (no la flecha a 90 grados de la cara)
5. Seleccione, Joggle (Muesca) o Hem (Dobladillo) de la minibarra de herramientas
6. Retroceder hacia la cara para crear el Dobladillo

Crear un dobladillo parcial del borde

1. Utilice el menú desplegable de la herramienta Hem (Dobladillo) para Dobladillo predeterminado
2. Entrar en la herramienta Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.).
3. Seleccionar un borde
4. Arrastre los apuntadores de los extremos de los bordes (bolas amarillas) para ajustar el tamaño de la longitud del dobladillo
5. Seleccione la flecha de arrastre en línea (no la flecha a 90 grados de la cara)
6. Seleccione, Joggle (Muesca) o Hem (Dobladillo) de la minibarra de herramientas
7. Retroceder hacia la cara para crear el Dobladillo

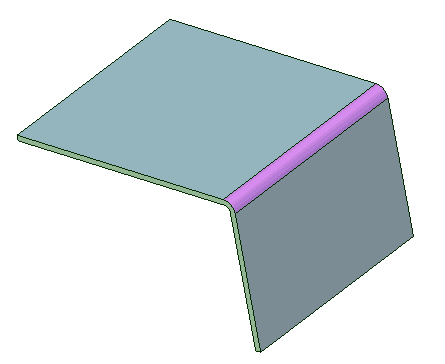

Crear un dobladillo multiborde

1. Utilice el menú desplegable de la herramienta Hem (Dobladillo) para Dobladillo predeterminado
2. Entrar en la herramienta Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.).
3. Haga doble clic en un borde para seleccionar una cadena entera de bordes
4. Seleccione la flecha de arrastre en línea (no la flecha a 90 grados de la cara)
5. Seleccione, Joggle (Muesca) o Hem (Dobladillo) de la minibarra de herramientas
6. Retroceder hacia la cara para crear el Dobladillo

Crear un dobladillo mediante la herramienta Move (Mover)

1. Entrar en la herramienta Move (MoverHerramienta que se utiliza para trasladar o rotar geometría.)

2. Seleccione la pared interior del pliegue.

   Gire la rueda del ratón para seleccionar una cara que se oculta con otra cara, si es necesario.

3. Gire el dorso de pared sobre su cara vecina, como se muestra a continuación.

   Se crea automáticamente una separación de 0.0001 mm.

Modificar un dobladillo

1. Seleccione uno o más dobladillos.
2. Seleccione una opción de la herramienta Dobladillo.

   También puede seleccionar un tipo de dobladillos de la minibarra de herramientas o modificar el Hem Type (Tipo de dobladillo) en la sección Chapa metálica del panel Propiedades. En función del tipo de dobladillos que seleccione, puede modificar los valores de Length (Altura), Length (Longitud) Height (Altura) y Diameter (Diámetro).

   Con un dobladillo seleccionado, también puede modificar los parámetros del radio interno, los pasos de plegado, la tolerancia de plegado (BA) y la deducción de plegado (BD) en la sección Chapa metálica del panel Propiedades. Cuando se cambia el BA del dobladillo, el parámetro BD también se actualiza automáticamente, dependiendo de los otros parámetros del dobladillo, tales como radio interior, altura y ángulo.

   Con un dobladillo seleccionado, también puede modificar los parámetros del radio interno, los pasos de plegado, la tolerancia de plegado (BA) y la deducción de plegado (BD) en la sección Chapa metálica del panel Propiedades. Cuando se cambia el BA del dobladillo, el parámetro BD también se actualiza automáticamente, dependiendo de los otros parámetros del dobladillo, tales como radio interior, altura y ángulo.

Retirar un dobladillo

Retirar un objeto con dobladillo pero dejar la geometría

1. Seleccione el dobladillo.

2. Seleccione  None (Ninguno) de la herramienta Dobladillo del grupo Modificar de la pestaña Chapa metálica o de la minibarra de herramientas.

   El objeto con dobladillo se elimina. Resaltar dobladillos no resalta más el objeto. La geometría permanece, y ahora se puede manipular.

   Para eliminar un dobladillo, también se puede seleccionar Fill (LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante.) del grupo Editar en la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior. o hacer clic con el botón derecho y seleccionar Delete (Eliminar) en el menú contextual.
