Utilice la opción de herramienta
Junction (Unión) para establecer el tipo de unión predeterminado y para cambiar el tipo de unión de una unión existente. Es posible cambiar el tipo de unión para uniones con o sin relieves.
El icono en la herramienta Junction option (Opción de uniones) cambia para reflejar el tipo de unión. Este ajuste se guarda hasta que cierre SpaceClaim. El tipo de unión también se pueden encontrar en la sección Chapa metálica del panel Propiedades cuando se selecciona una unión.
Seleccione Junctions (Uniones) en el grupo Highlight (Resaltar) para resaltar todas los uniones en el diseño de chapa metálica.
Seleccione una opción de la herramienta Junction (Unión) del grupo Crear en la pestaña Chapa metálica:
|
Bend (Plegar) |
Un pliegue circular, tradicional entre dos paredes de chapa metálica. |
|
|
Full Overlap (Superposición completa) |
Una de las paredes se superpone sobre la otra. |
|
|
Partial Overlap (Superposición parcial) |
Una de las paredes se superpone sobre la mitad de la otra. |
|
|
No Overlap (Sin superposición) |
Las paredes coinciden pero no se superponen. |
|
|
Sharp (Filo) |
Elimina los canales y los pliegues de la geometría y regresa a un recubrimiento, donde no hay radios interiores o exteriores. (También se puede girar 180° el "dobladillo" para crear una brida de 90°). |
|
|
Flange (Brida) |
Un lado de la unión está doblado y el otro está recto. Utilice Reverse (Reversa) para cambiar los lados plegado y recto. |
|
|
None (Ninguno) |
La unión ya no se reconocerá más por parte de SpaceClaim. |
El tipo de unión que ha seleccionado se guarda como predeterminada para la sesión, por lo que cualquier unión creada mediante Pull (Arrastre) será este tipo de unión.

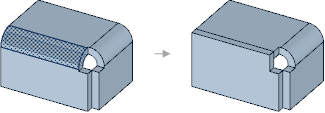

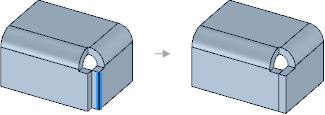

Seleccione un borde o la cara de una unión.
Puede pulsar Ctrl+clic para seleccionar varias uniones.
Seleccione una opción de la herramienta Junction (Unión).

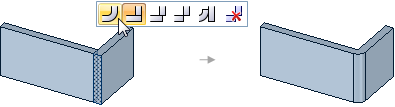

También puede seleccionar una opción de de la minibarra de herramientas o modificar el valor Junction type (Tipo de unión) en la sección Chapa metálica del panel Propiedades.
© Copyright 2015 SpaceClaim Corporation. Todos los derechos reservados.
Ejemplos
en la minibarra de herramientas de uniones o seleccione None (Ninguno) como el Junction type (Tipo de unión) en la sección Chapa metálica del panel Propiedades.
